3D 摄像平台
探索3D新世界
对于任何内窥镜检查应用而言，人体内部的精确深度感知都是必不可少的。
研究表明，就介入的持续时间和准确性而言，即使是经验丰富的外科医生也可以从三维显示技术中受益。
IMAGE1 S 3D系统具有出色的景深，可以在三维视觉中实现精确的手眼协调，并简化了外科医生特别复杂的内窥镜检查应用。
KARL STORZ的立体系统极大地提高了手术效率和手术室患者的安全性。
IMAGE1 S 3D包括直径为10毫米，视角为0°或30°的3D电子内窥镜，以及配备无源偏振3D眼镜的3D摄像机模块和3D显示器。
轻巧的设计使3D视频内窥镜即使经过长时间的手术也易于使用。此外，KARL STORZ 3D光电内窥镜可高压灭菌。
远端的两个图像传感器通过机械方式精确对齐。该系统由内窥镜和摄像头控制单元中的精密电子装置进行补充，可生成逼真的内窥镜3D图像。
结合3D监视器，此系统为外科医生提供了出色的完整系统，可轻松在2D和3D应用程序之间进行切换。

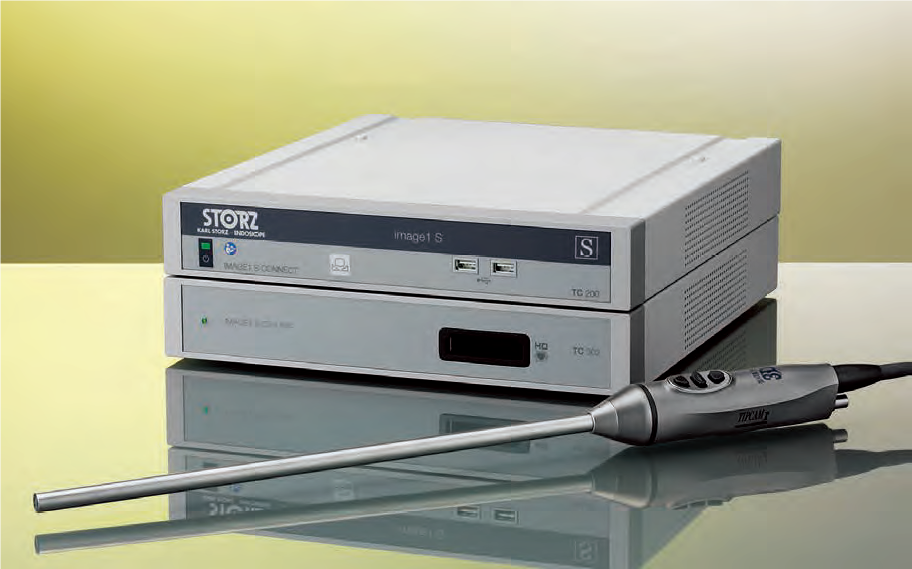

全高清IMAGE1 S 3D

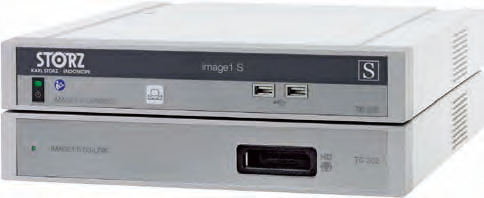

摄像机控制主机,连接模块
特色功能:
• 与视频内窥镜和全高清摄像头的向前和向后兼容性
• 与所有光源兼容
TC 200EN* IMAGE1 S 摄像控制模块 | TC 302 IMAGE1 S D3-LINK™连接模块 | |
包括: | 电源线,长300 cm DVI-D连接线,长300 cm SCB连接电缆线,长100 cm USB闪存盘,32 GB USB硅胶键盘,带触摸板美式键盘 | 电源线长300 cm 连接电缆线,长20 cm |
用于: | 最多3个连接模块 带有集成的KARL STORZ-SCB和数字图像处理模块 | TIPCAM®1 S 3D |
技术指标: | ||
视频输出 | 2x DVI-D 1920 x 1080 像素 1x 3G-SDI 1920 x 1080 像素(A级) | – |
显示器频率 | 50/60 Hz | |
远程输出 | 可选TC 009 | – |
USB端口 | 4x USB,(2x 前,2x 后) | – |
主机通讯 | 通讯总线(SCB) | – |
服务接口 | RJ45 | – |
耗电量 | 62 VA | |
电源 | 100 – 120 VAC/200 – 240 VAC | |
外形尺寸 (w x h x d) | 305 x 54 x 320 mm | 305 x 54 x 320 mm |
重量 | 2.1 kg | 1.86 kg |
全高清IMAGE1 S 3D电子腹腔镜
TIPCAM®1 S 3D LAP | 26605 AA | 26605 BA |
包括: | 视频连接线 | |
用于: | IMAGE1 S CONNECT TC 200EN*主机 IMAGE1 S D3-LINK™ TC 302摄像模块 |
|
技术指标: | ||
图像传感器 | 2个全高清CMOS，远端 | |
焦距 | 15 – 120 mm | |
视角 | 0° | 30° |
外径 | 10 mm | |
总长 | 45 cm | |
工作长度 | 32 cm | |
视频电缆线 | 不可拆卸,300 cm | |
导光管 | 标准 | |
摄像头按钮 | 可自由编程 | |
后处理 | 可高压灭菌，气体和等离子灭菌 | |
重量 | 420 g | |
3D 摄像平台
16:9 全高清显示器
9826 NB-3D 26" 3D显示器 | 9832 NB-3D 32" 3D显示器 | |
包括: | 壁挂式安装VESA 100适配器, 用于标准显示器9826 SF 电源线 外部24 VDC电源 3个3D眼镜，被动式 | 带有集成电源,壁挂式安装VESA 200适配器,用于标准显示器 9832 SFH 电源线 3个 3D眼镜，被动式 |
技术指标: | ||
显示器大小 | 26" | 32" |
分辨率 | 1920 x 1080 像素 | |
对比度 | 1000:1 | |
亮度 | 350 cd/m2(typ.) | 340 cd/m2(typ.) |
视角 | 178°垂直 | |
视频输入 | 2x DVI-D,2x HD-SDI,1x RGBS(VGA),1x S-Video,1x Composite | |
视频输出 | 1x DVI,2x HD-SDI,1x S-Video,1 Composite | |
RS-232C 连接器 | 用于外部控制(D-Sub 9-pin),兼容RS-232C | |
直流输出 | DC 5V 1A | |
安装 | 100mm VESA | 200mm VESA |
电源 | 外部 | 内部 |
画幅属性 | 4:3,16:9, 画中画 | |
显示器频率 | 50/60 Hz | |
额定功率 | 72 W | 124 W |
电源 | 100 – 120VAC/200 – 240VAC | |
外形尺寸 (w x h x d) | 643 x 396 x 87 mm | 776 x 443 x 114 mm |
重量 | 7.1 kg | 15.5 kg |
显示器支架 | 可选 9826 SF | 可选 9832 SFH |
3D 摄像平台
配件
全高清IMAGE1 S 3D配件
| USB 硅胶键盘,带有触摸板字符套: 20 0402 40DE 德语 20 0402 40FR 法语 20 0402 40IT 意大利语 20 0402 40PT 葡萄牙语 20 0402 40ES 西班牙语 20 0402 40RU 俄语 20 0402 40US 美式英语 |
3D电子腹腔镜配件
| 39501 XTC | 线盘,用于清洁，消毒和储存TIPCAM®1 S 3D LAP电子腹腔镜26605AA/BA和一根导光管,可高压灭菌,外形尺寸(w xd x h):640 x150 x 87 mm |
| 39501 TC | 线盘，用于清洁，灭菌和存储TIPCAM®1电子内窥镜266x3AA/BA,TIPCAM®1 3D 电子内窥镜266x4 AA/BA和一根导光管,可高压灭菌,外部尺寸(w x d x h):480 x320 x 75 mm |
3D全高清显示器的配件
| 9800 GF | 3D偏光眼镜,无雾,被动式,2个/包,用于3D显示器 |
9800 GP | 3D偏光眼镜,被动式,2个/包,用于3D显示器 | |
| 9800 C | 3D夹式眼镜,圆偏振光 |
3D 摄像平台
其他配件
| 20 0402 82 | USB闪存盘,32 GB |
20 0402 81 | USB闪存盘,4 GB | |
| 495 TIP | 纤维导光束,带直连接器，极耐热，增强光透射，直径4.8 mm,长300 cm |
| 495 NCSC | 纤维导光束,带直连接器，非常耐热，增强了光传输，带安全锁，直径4.8 mm,长 250cm |
