ENDOCAM Logic 4K

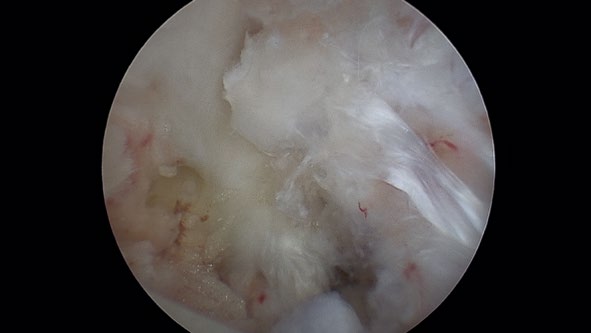

出色的内窥镜图像质量，可更好地区分超细结构
4K技术具有普通高清分辨率的四倍，给清晰度带来了新的含义。精细的细节更明显。空间深度被放大。颜色更真实。Richard Wolf ENDOCAM Logic 4K系统带来了4K给手术室的光彩。

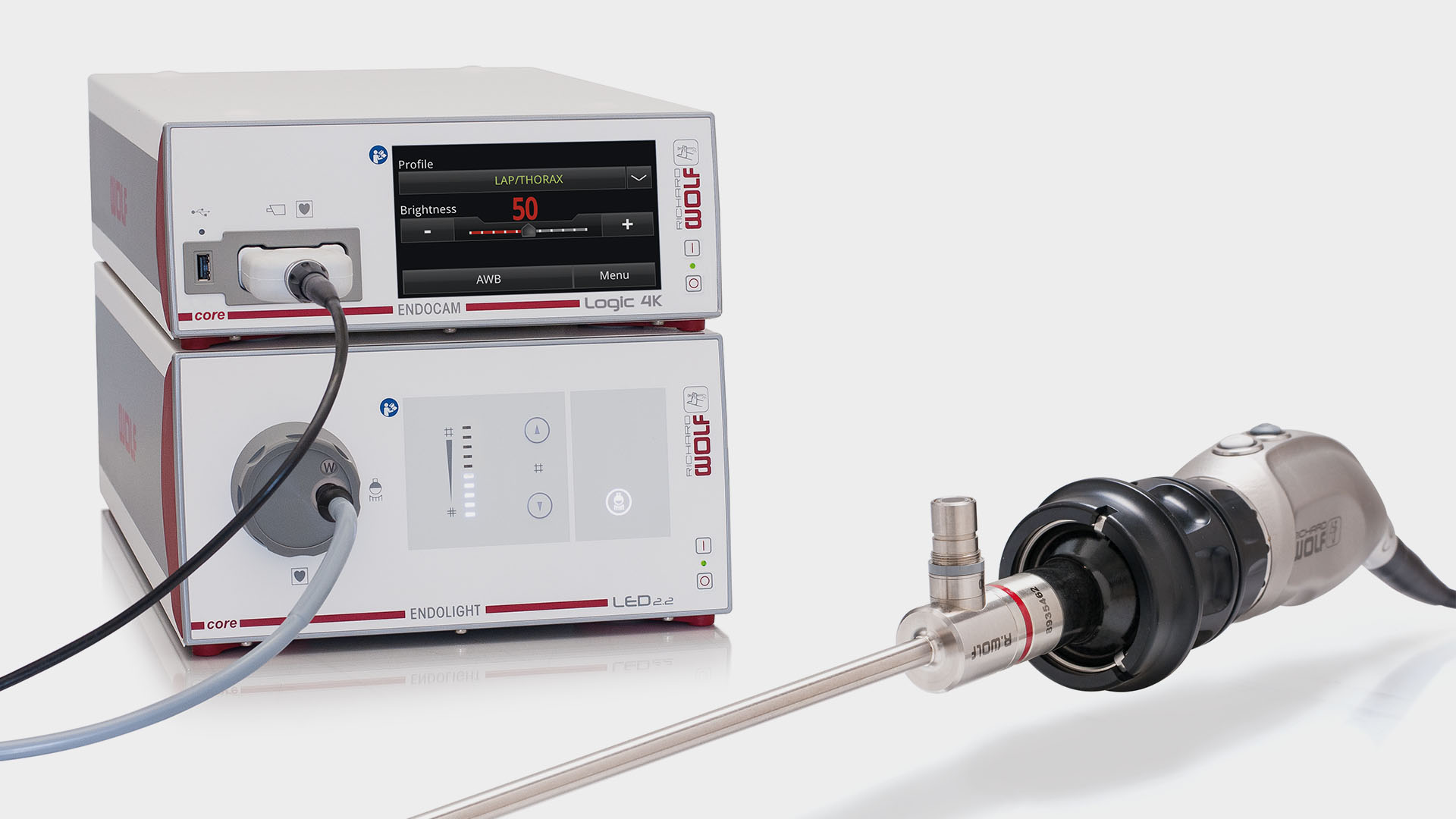

单一来源的完整解决方案
ENDOCAM Logic 4K 提供了连续的智能解决方案链-从内窥镜的头端到高分辨率的显示器，以及介于两者之间的所有内容。
• PANOVIEW ULTRA内窥镜更明亮，更锐利
• 无畸变物镜

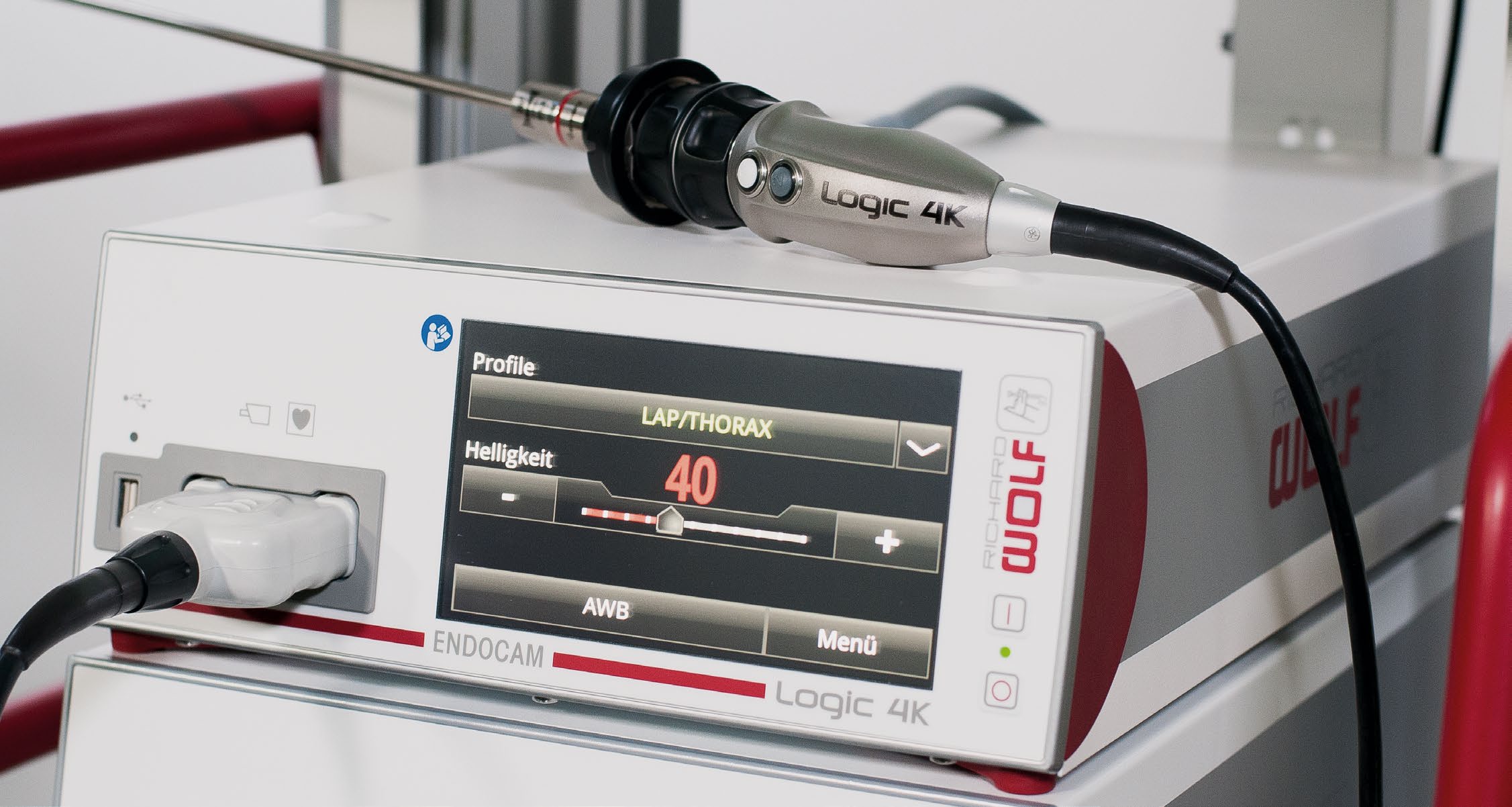

• 符合人体工程学的ENDOCAM Logic 4K摄像头，通过三个传感器获得4K超高清分辨率

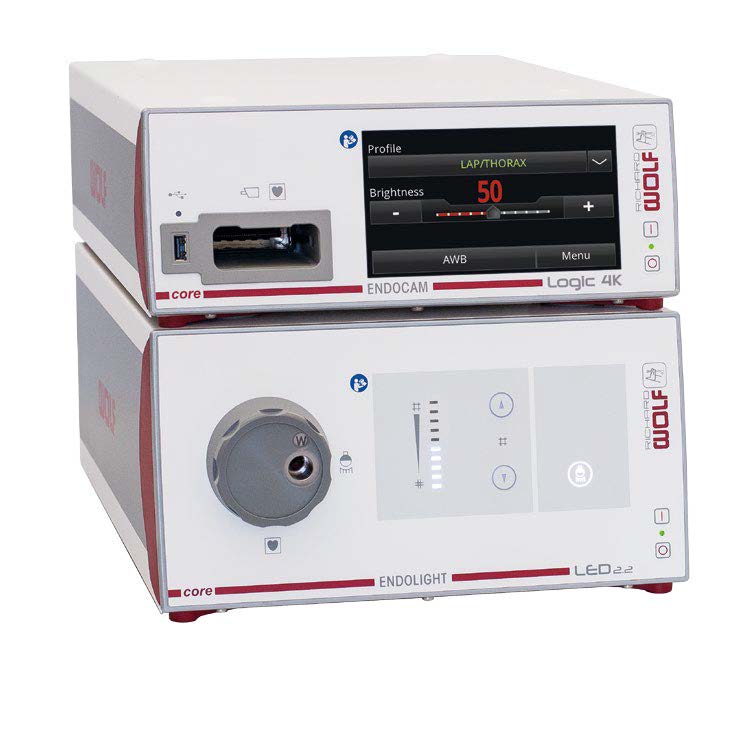

• 创新的ENDOCAM Logic 4K摄像机控制器以4K超高清分辨率对记录的图像数据进行集成处理
• 坚固的融合导光束，改善照明
• 高效节能的ENDOLIGHT LED 2.2光源
• 超长寿命，非常安静色彩鲜艳的明亮监视器，经过特殊调整
ENDOCAM Logic 4K平台是突破性新技术
ENDOCAM Logic 4K具有许多令人印象深刻的特征，延续了这一传统。
• 出色的4K分辨率为3840 x2160像素或4096 x 2160像素
• 集成特殊成像模式(SIM):数字算法可简化组织分化
• 与ENDOCAM Logic HD的所有用户组件和摄像头兼容
• 在USB存储盘上存储高分辨率图像和视频
• 方便使用，临床开发的针对不同学科的预设
• 理查德·沃尔夫(RichardWolf)Operating Room集成系统可完全集成到core nova中

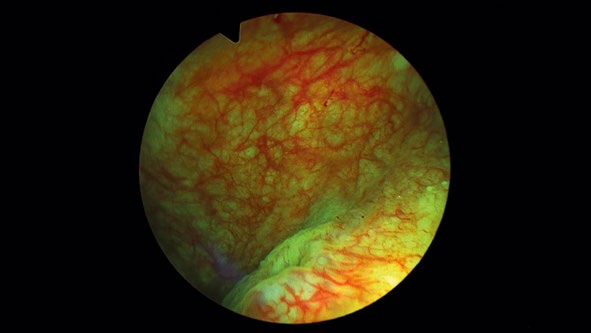

SIM – 特殊成像模式：区别在于细节
除了自然色的可视化外，还有6种数字算法可供选择。根据情况，特殊成像模式可以改善组织分化。可以通过使用摄像头按钮按一下按钮来打开和关闭存储的SIM卡。

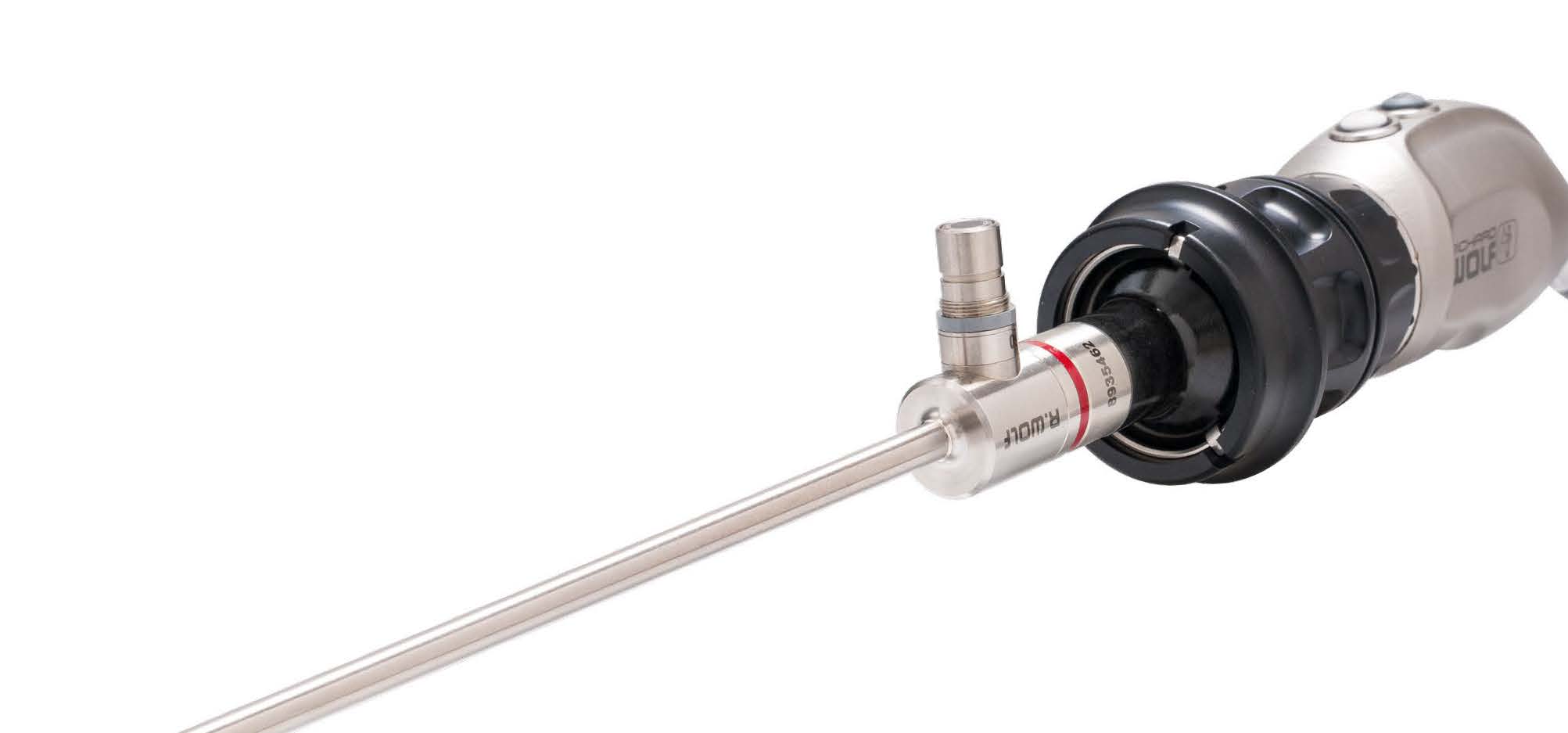

紧凑型大功率封装
新开发的ENDOCAM Logic 4K摄像头可产生4K超高清分辨率。这使得所记录的图像数据能够被直接处理而无需外推。这款轻巧的摄像头结合人体工程学设计，有助于减轻手部疲劳，使其成为内窥镜应用的理想选择。
• 三晶片 x 1/3英寸CMOS图像传感器，长宽比16:9
• 通用C卡口镜头连接器
• 2个可自由编程的摄像头按钮，每个都有两个功能
• 可高压灭菌，可消毒且可气体灭菌(V-PROTM 1)适用于STERRAD NX，提供了特殊的消毒篮

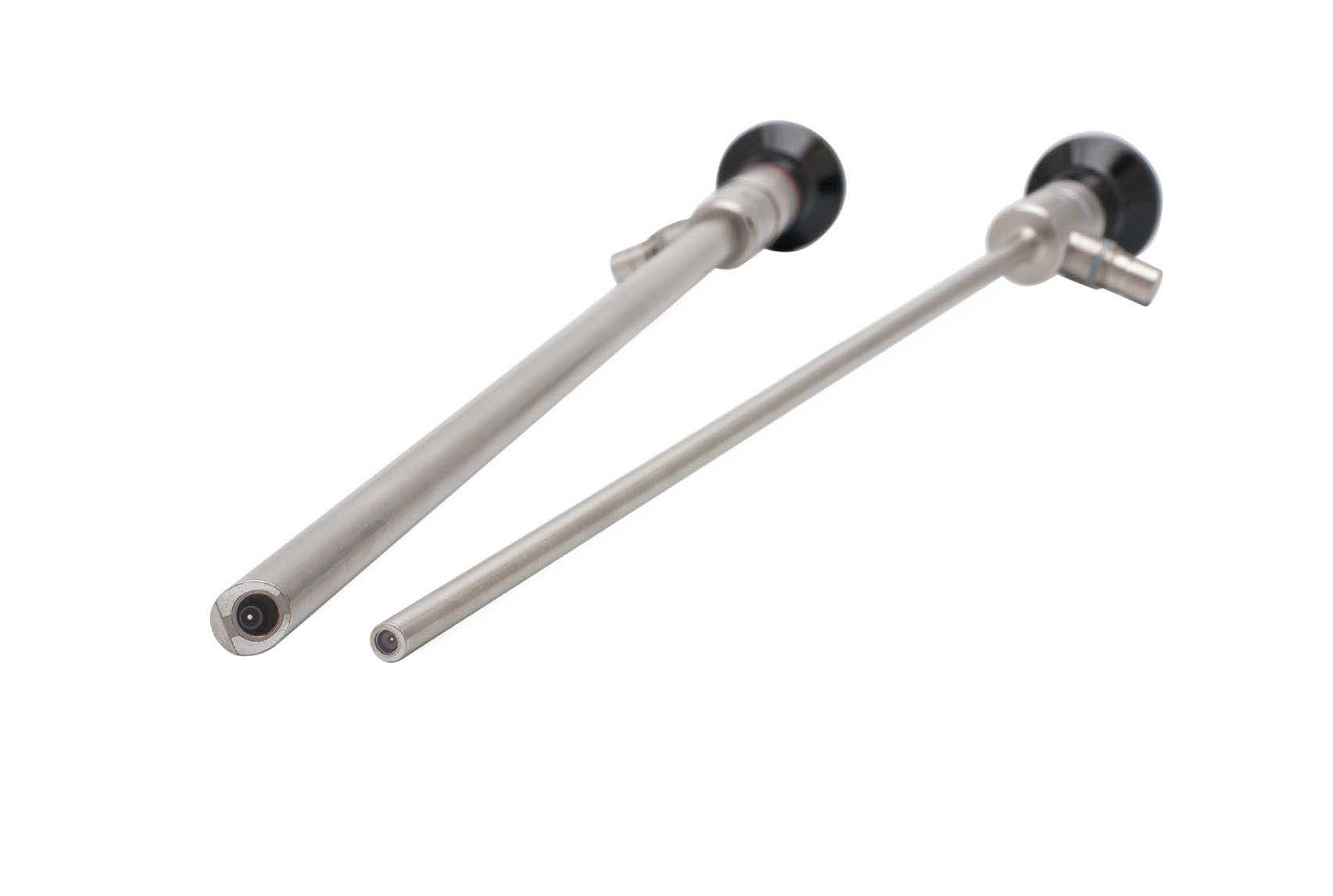

PANOVIEW ULTRA光学视管
明亮.清晰.逼真.
新一代高分辨率光学视管
PANOVIEW ULTRA光学视管在深度清晰度和发光强度之间实现了高度的平衡：
• 改进的边缘清晰度和优化的清晰度，在整个内窥镜图像上
• 玻璃纤维，透光率极高
• 照明，腹腔镜手术部位
• 自然色可视化
• 5.5 mm 和 10 mm光学视管，在不同的视线方向和长度
光学变焦的真实图像
光学变焦镜头将传感器捕获的图像放大多达2.25倍-以获得完整真实的图像。
所有镜头均明亮，易于维护且代表出色的图像质量：
• 无失真显示
• 密封外壳
• 可高压灭菌
• C型接口和可互换的内窥镜卡扣
• 齐焦变焦镜头

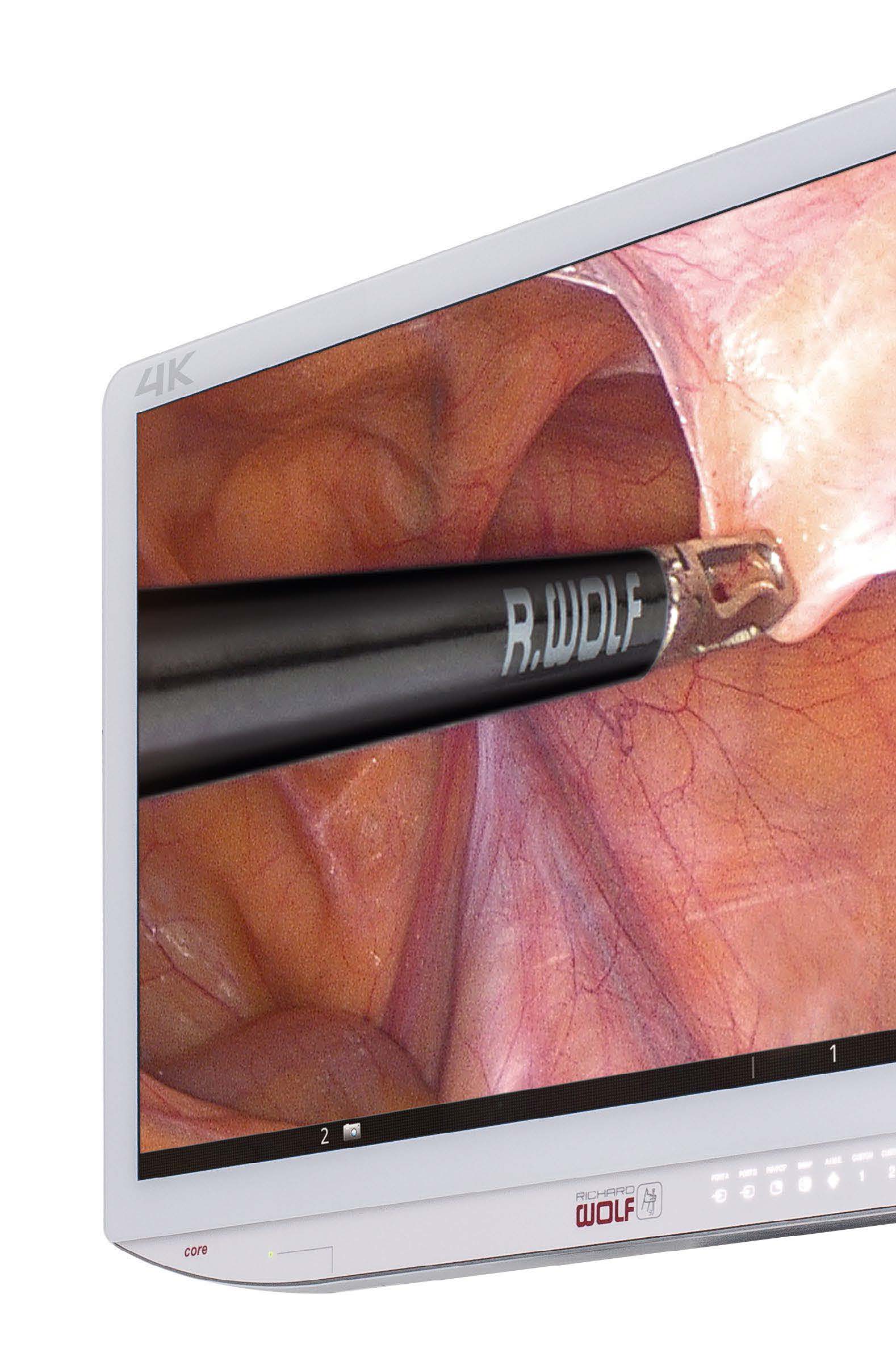

可视化体验
理查德·沃尔夫(Richard Wolf)提供的显示器在内部进行了协调，以符合ENDOCAM Logic 4K的要求，从而为4K图像的四倍高分辨率提供理想的再现：
• 4K超高清分辨率
• 特殊预设，出色地可视化ENDOCAM Logic 4K图像
• 易于清洗，带有光滑，可擦拭的前面板
• 强光，防眩光OptiContrast PanelTM 屏，拍摄生动，高对比度的图像
• 多种屏幕尺寸选项，提供31"和55"

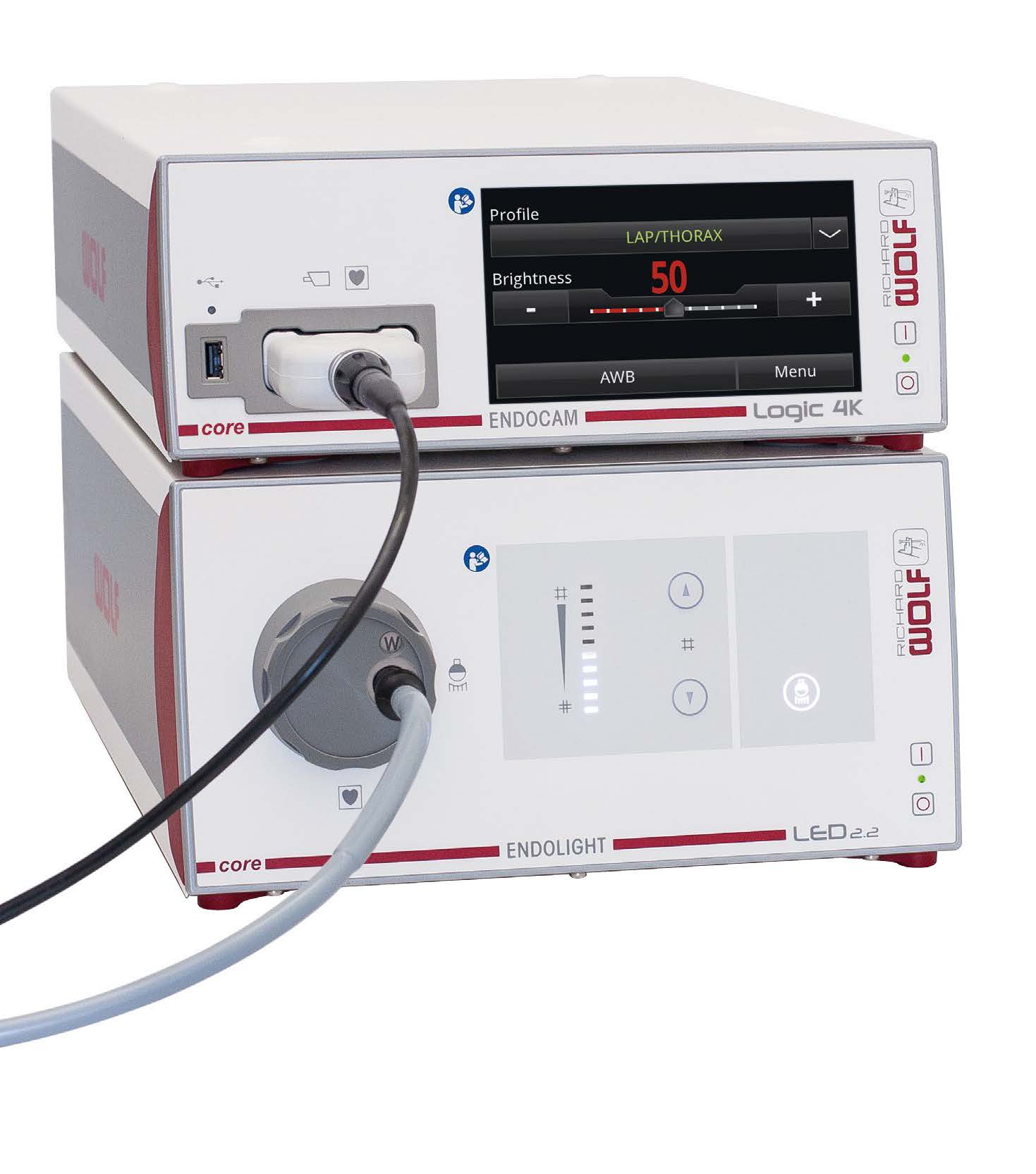

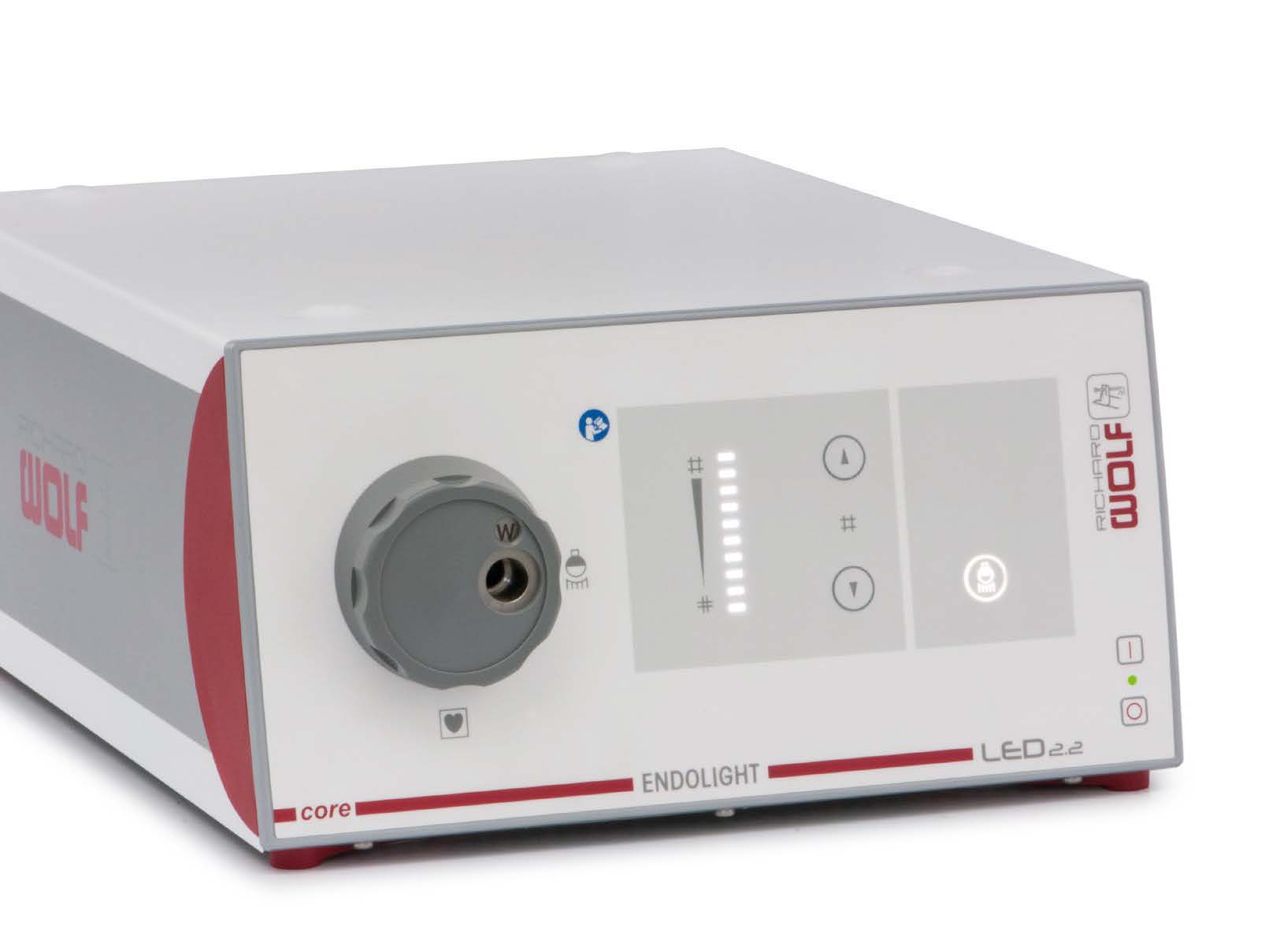

ENDOLIGHT LED 2.2光源
照明为整个系统的出色效率做出了重要贡献：这就是为什么新的合成导光束现在甚至更好地开展大功率LED光源的发光强度。
大功率型号
ENDOLIGHT LED 2.2光源提供的照明功率可与300W氙灯冷光源媲美。通过均匀的照明和统一的光色，可以实现手术部位可视化的高细节：
• 使用寿命长，对于约30,000小时的LED灯
• 减少约80％的消耗电量，与氙灯相比
• 静音，带有创新的冷却系统
• 亮度恒定
• 有效均匀的光功率，在整个使用寿命中
对话框
理查德·沃尔夫(Richard Wolf)的内窥镜检查仪器可作为对话操作的系统自动运行，以简化操作。这允许自动调整光功率以适合手术情况。此外，其他设备的重要设备参数，例如压力，流量或残留气体显示可以覆盖在监控器图像中。
• 持续控制，照度与手术场景相匹配
• 可以显示光源状态，在相机图像中
• 补偿颜色波动，由于不同的发光强度（对话光平衡）

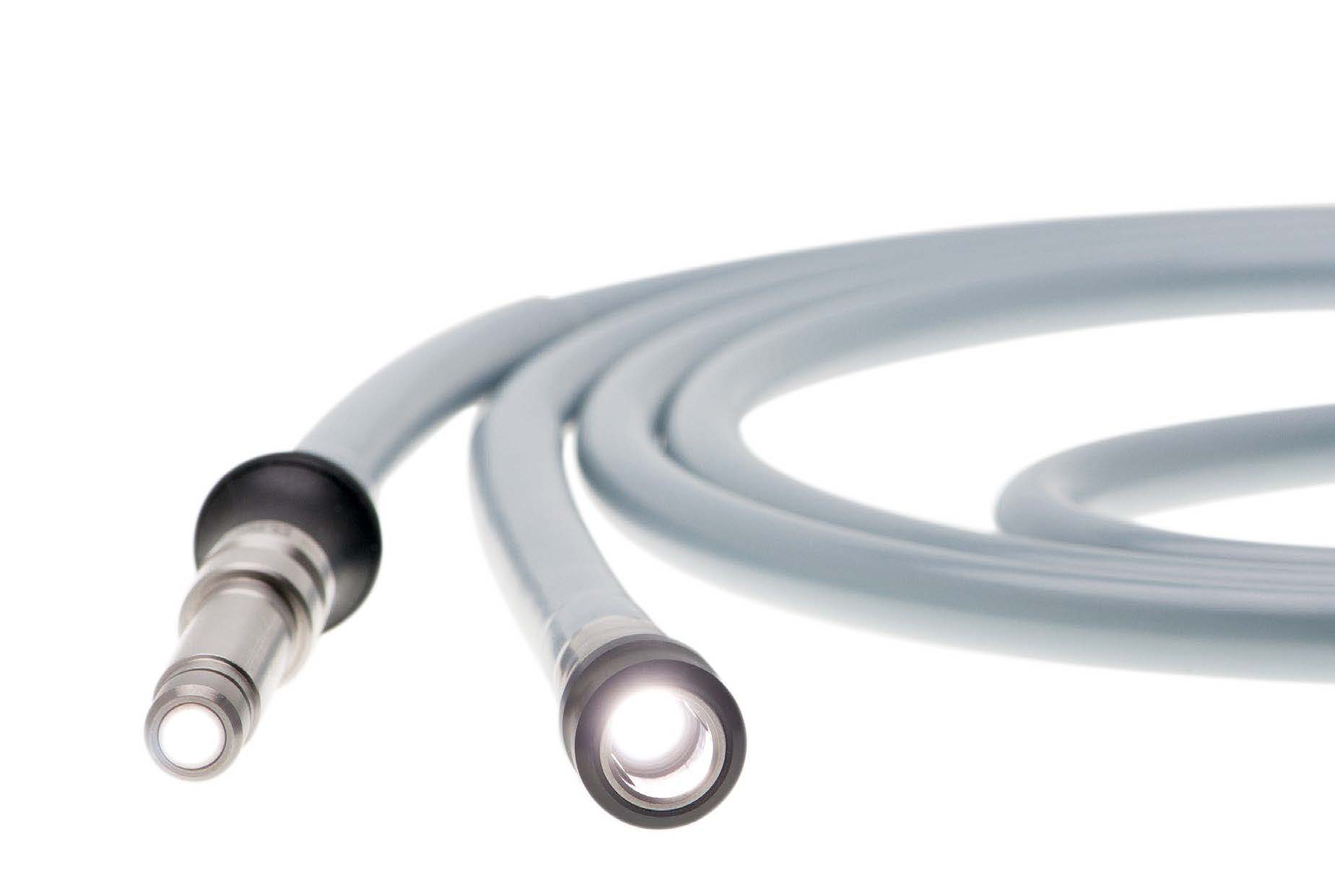

导光束
fusicn融合带来更多光
照明特性
融合导光束是大功率系统的一部分。它们代表简单的处理，高效的组织和较高的资产价值保留率。光源侧的熔融玻璃纤维可确保透射率提高20％。
• 耐高温
• 使用寿命大大延长
• 耐腐蚀
• 易于处理并降低纤维断裂的敏感性，具有改善的柔韧性和钢防扭结保护
• 推荐用于4K系统，效率提高
标准导光束，粘合纤维 融合导光束，融合纤维
移动和集成
RIWOmobil移动推车
理查德·沃尔夫（Richard Wolf）将RIWOmobil设备推车作为紧凑的多功能系统提供，可以单独配置。建议将55" 4K显示器安装在此设备手推车上。
理想情况下，应该将31" 4K显示器安装在为此目的设计的弹簧臂上。或者，可以将其安装到专用的移动侧倾支架上，以便可以在不同的手术室中使用。
订购信息
摄像主机
ENDOCAM Logic 4K摄像主机套装
包含:
ENDOCAM Logic 4K摄像主机（5525301），手持式遥控器（5525401），
USB闪存盘32GB（72321829），
HDMI/HDMI转换电缆线3.0m（103847），
电源线(2440.03) ...................................... 55253011
(来源：成贯仪器)
摄像头
ENDOCAM Logic 4K摄像头
三晶片,线长3.0 m ................................... 85525942
物镜
RIWO镜头,C卡口
14 mm ...........................................................85261144
24 mm ...........................................................85261244
RIWO 变焦镜头,C卡口
13 - 29 mm ................................................ 85261504
光学视管
PANOVIEW ULTRA光学视管,φ5.5 mm,
WL 300 mm
0° .............................................................. 8935461
30° ........................................................... 8935462
WL 430 mm
0° ............................................................. 89354416
30° ........................................................... 89354426
PANOVIEW ULTRA光学视管, φ10 mm,
WL 305 mm
0° ............................................................. 8934461
30°............................................................. 8934462
50°...............................................................8934463
WL 440 mm
0° ............................................................. 89344416
30° ........................................................... 89344426
50° ........................................................... 89344436
光源
ENDOLIGHT LED 2.2光源套装
光源:
ENDOLIGHT LED 2.2(5164001),跳线,RJ45 SFTP,
0.5m(72325378)和电源线(2440.03),
100-240 V~, 50/60 Hz ............................. 51640011
导光束
融合纤维导光束,φ5.0 mm
包含:
投影侧适配器(8095.07),内窥镜侧适配器(809509)和
融合纤维导光束(80655023),
长2.3 m ...................................................... 806550231
融合纤维导光束(80655030),
长3.0 m ...................................................... 806550301
融合纤维导光束(80655035),
长3.5 m ....................................................... 806550351
显示器
4K液晶显示器
31" ............................................................... LMD-X310MD
55" ............................................................... LMD-X550NB
消毒蓝
摄像头消毒蓝
(L x W x H)445 x 200 x 73 mm .............. 38047111
键盘
USB迷你清洁板
可擦拭的USB键盘，包括鼠标垫
德式(QWERTZ) ............................................. 103823
美式/英式(QWERTY) ................................... 103824
打印机
SONY UP-DR80MD数码彩色打印机 ................5651051
彩色照片打印包
DIN-A4 UPC-R80MD ....................................... 5651926
