Pentax宾得智能染色内镜i-scan成像技术


2021/5/13 9:09:12 发布者:admin


i-scan技术

i-scan包含三种不同的图片算法:表面增强(SE);染色增强(TE);和对比增强(CE)。

三种模式(SE,TE和CE)是串联排列的,因此可以一次应用两种或多种这些模式。通过按下示波器按钮,可以高效地进行内窥镜观察,可以实时切换基础上的增强级别或增强模式,而不会出现任何时间延迟。


表面增强(SE) | 对比度增强(CE) | 染色增强(TE)

表面增强功能通过获取每个像素的亮度强度数据并应用允许以自然色调详细观察粘膜表面结构和病变边界的算法来改善明暗对比度。


表面增强

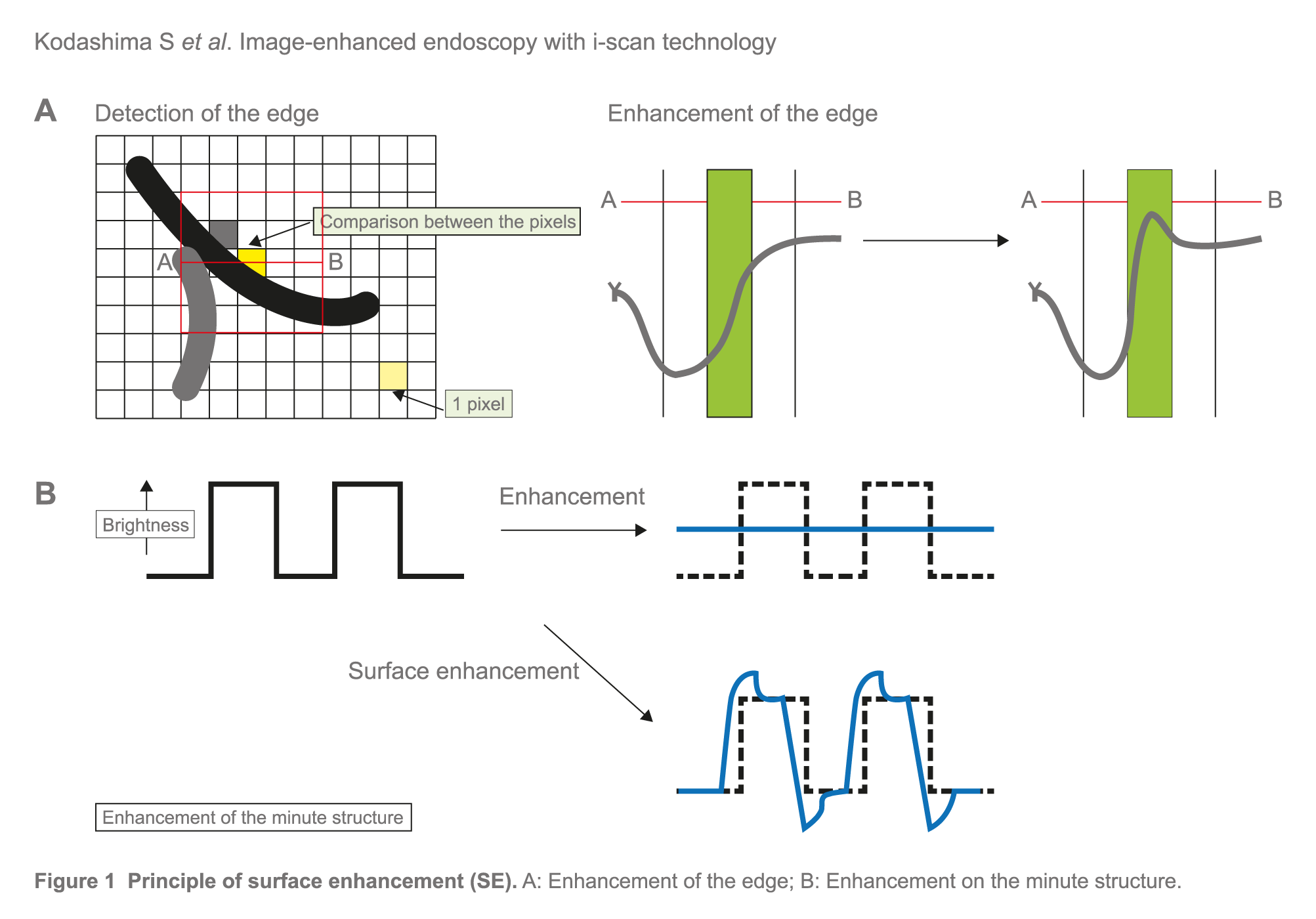

表面增强原理(SE)


使用SE,可以分析相关像素与周围像素之间的亮度强度差异,并增强边缘分量(图1A)。通过普通的增强,结构上的细微变化都会被视为噪点,并且显示这种变化的区域也会变得平滑。使用SE,噪点消除功能的调整可以使边缘更明显地增强,这对应于结构上的细微变化(图1B)。


胃黏膜局灶性增生

白光图片                     SE表面图片

白光图片 SE表面图像

图片由俄罗斯KDC№6的Irina Khimina博士提供


右上叶血管过多

白光图片                     SE表面图片

白光图片 SE表面图像

图片由西班牙雷纳索非亚·科尔多瓦医院Javier Cosano博士提供

对比度增强(CE)(仅在胃肠i-scan设置中使用) | 表面增强(SE)| 染色增强(TE)


CE通过获取每个像素的亮度强度数据,将蓝色数字化地添加到内窥镜图片中相对较暗的区域。然后应用一种算法,可以对表面周围的细微不规则现象进行详细观察,并对粘膜血管形态的形态进行详细检查。


即使在粘膜扁平的情况下,由于颜色改变,也可以增强微小的腺体结构,这反映出腺管开口处非常小的凹陷。使用CE进行图片处理不会导致图片亮度变化或图片颜色明显变化,它只会导致凹陷区域略微蓝白染色。

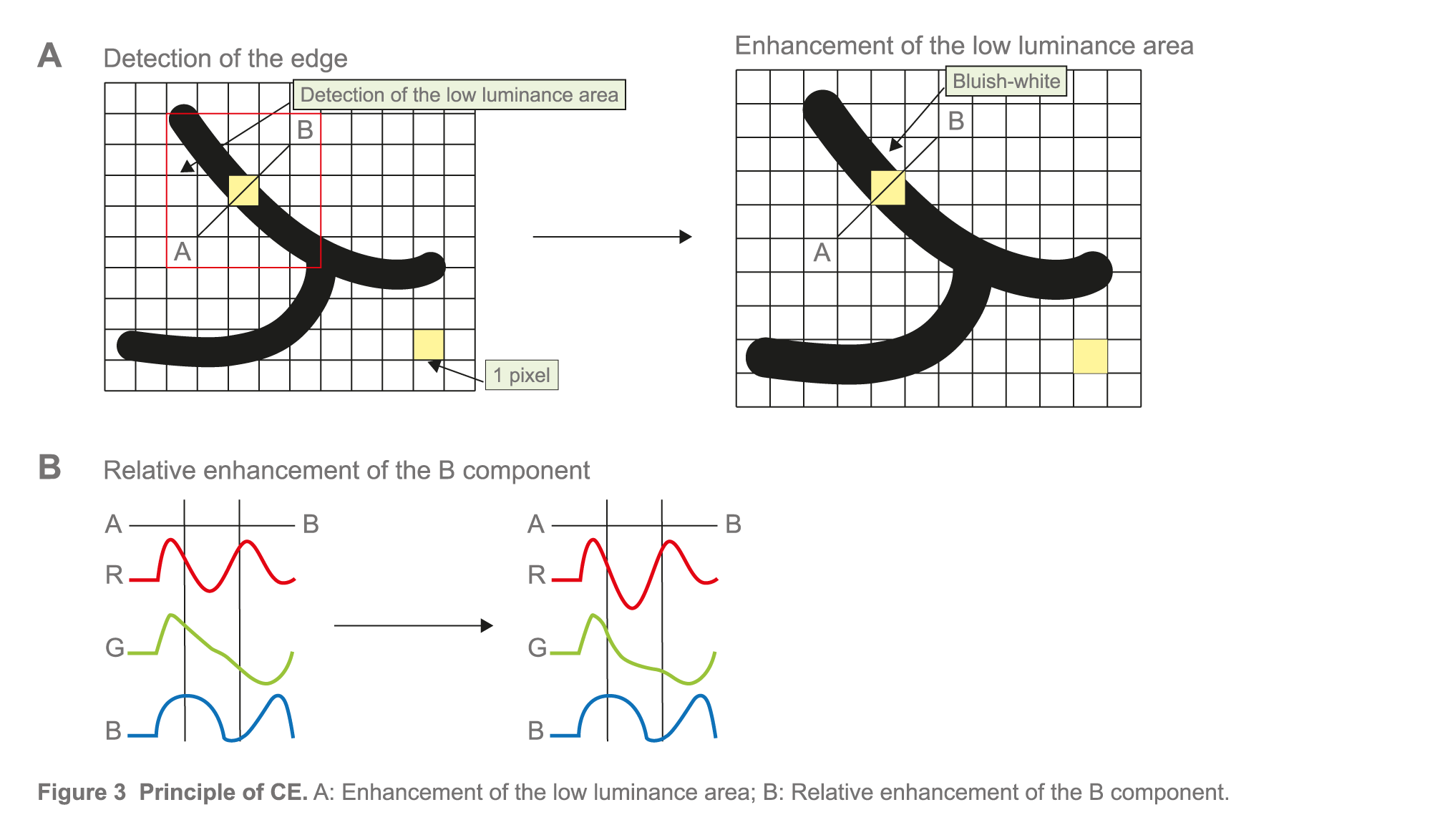

对比增强原理


对比度增强ce视觉表示


SE和CE功能都可以在低,中和高三个增强级别之间切换,并且可以实时工作而不会损害器官的原始颜色。因此,这两种功能均适合于早期筛查内窥镜以检测胃肠道肿瘤1。


坑纹图像


i-scan图片与常规白光图片一样明亮,与NBI相比,可以在远处观察到更大的区域。因此,i-scan对于执行筛查内窥镜检查和诊断病变的程度,尤其是胃1中较大的浅表病变的程度可能更为有用。


只需按一下按钮,即可简单,即时地使用i-scan,从而提供了一种简便的筛查或详细检查方法,并且与传统的色谱内窥镜检查1相比,i-scan可以减少时间和成本。


染色增强(TE) | 表面增强(SE) | 对比度增强(CE)

TE实时解剖和分析正常内窥镜图片的各个红绿蓝(RGB)成分,更改每个成分的色频,然后将这些成分重组为单个新的彩色图片,而对检查者没有明显的延迟(下图)。因此,TE增强了粘膜结构,血管模式和颜色的细微变化。


染色增强(TE)


TE实时工作,可用于5种模式:坑纹TE [p],血管纹TE [v],巴雷特氏TE [b],食道TE [e],胃TE [g]和TE [c]表示冒号。


染色增强和视觉表现


胃黏膜局灶性增生

白光图片                     TE染色图片

白光图片 TE染色图片

图片由俄罗斯KDC№6的Irina Khimina博士提供


右上叶血管过多

白光图片                     TE染色图片

白光图片 TE染色图片

图片由西班牙雷纳索非亚·科尔多瓦医院Javier Cosano博士提供


1 Kodashima等:采用i-scan技术的新型图片增强内窥镜。世界胃肠病杂志2010
