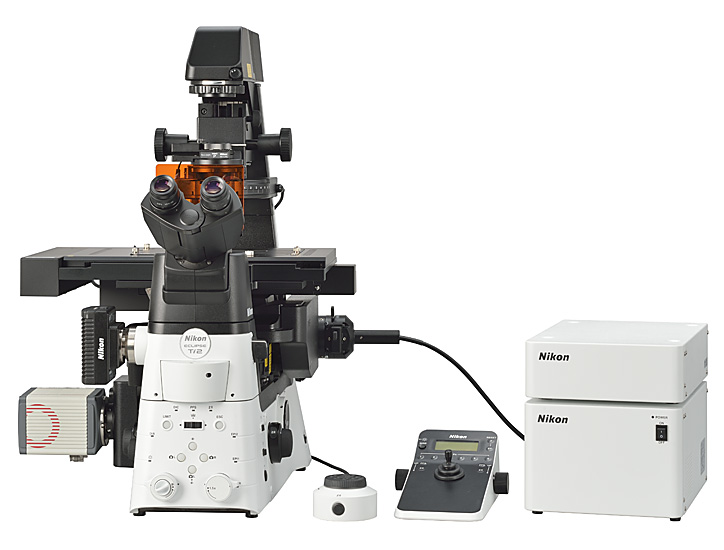

ECLIPSE Ti2提供了25mm宽视野(FOV),彻底改变了您的看法。凭借这款宽视野,Ti2大限度地扩大了大尺寸CMOS摄像机的传感器面积,并且不会产生损害,从而显着提高了数据效率
ECLIPSE Ti2提供了25mm视野(FOV),彻底改变了您的看法。凭借这款宽视野,Ti2大限度地扩大了大尺寸CMOS摄像机的传感器面积,并且不会产生损害,从而显着提高了数据效率。Ti2非常稳定,无漂移的平台旨在满足超分辨率成像的需求,而其硬件触发功能甚至可以增强具挑战性的高速成像应用。此外,Ti2的智能功能通过从内部传感器收集数据,通过成像工作流程指导用户,消除用户错误的可能性。此外,每个传感器的状态在采集期间自动记录,为成像实验提供质量控制和增强数据重现性。
随着研究趋势向大规模系统级方法发展,对更快速的数据采集和更高的吞吐能力的需求不断增加。开发大幅面摄像机传感器以及PC数据处理能力的提高有助于这种研究趋势。分析时,Ti2以其前所未有的25mm视野,提供了可扩展性的一个新的水平,使研究人员能够真正发挥大型探测器的效用和未来证明他们的核心成像平台在高速相机技术的不断发展。
神经元培养物染色的微管(Alexa Fluor® 488),与CFI平场复消色差透镜LAMBDA 60XC物镜和DS-QI2摄像机捕获。常规视野(左)和新的Ti2视野(右)。
照片由Josh Rappoport,西北大学尼康影像中心提供。
样本由S.Kemal,B.Wang和R.Vassar,Northwestern Univ提供。
大功率LED在Ti2的大视野下提供亮度照明,确保高要求的应用(如高倍率DIC)的清晰,一致的结果。结合复眼透镜设计可以提供从边缘到边缘的均匀照明,用于定量高速成像和缝合应用中图像的无缝拼接。
大功率LED照明灯 内置复眼透镜
专为大型视野成像设计的紧凑型落射荧光照明器配备了石英飞眼镜片,并在广泛的光谱(包括紫外线)下提供高透射率。具有大直径荧光过滤器提供具有高信噪比的大视野图像。
大型视野落射荧光照明器 大直径荧光过滤器激发块
观察光路的直径已经被放大,以便在成像端口处实现视场数25。所产生的大视野能够捕获常规光学器件的大约两倍的面积,使用户能够从诸如CMOS检测器的大格式传感器获得大性能。
放大管镜 成像端口大25视场数
具有优异图像平面度的物镜确保从边缘到边缘的高质量图像。利用FN25物镜的大潜力可以显着加速数据收集。
DS-Qi2高灵敏度单色相机和DS-Ri2高速彩色相机配备了大尺寸36.0 x 23.9mm,1625万像素的CMOS图像传感器,可实现Ti2的25mm FOV的大性能。
D-SLR相机技术优化显微镜 DS-QI2 DS-RI2
研究人员高度重视尼康的高精度CFI60无限远光学元件,用于各种复杂的观察方法,具有出色的光学性能和可靠性。
尼康的切趾相差物镜与选择性幅度滤波器可大大提高对比度并减少光晕伪像,从而提供详细的高分辨率图像。
切趾相差环板被纳入APC物镜 使用CFI S Plan Fluor ELWD ADM 40XC物镜捕获的BSC-1细胞
电动外部相差系统使用户能够通过绕过使用相差度物镜的需要,将相位差与外延荧光成像相结合,而不会影响荧光传输。例如,非常高的NA,液浸物镜可用于相差成像。使用这种外部相差系统,用户可以轻松地将相差与其他成像方式相结合,包括弱荧光成像,如TIRF和激光镊子应用。
落射荧光和外部相差图像:
用CFI Apochromat TIRF 100XC油物镜捕获的GFP-α-微管蛋白标记的PTK-1细胞。
照片由Alexey Khodjakov博士研究科学家VI/Wadsworth中心教授提供
尼康的高度评价的DIC光学元件在整个放大范围内提供了高分辨率和对比度的均匀清晰细致的图像。DIC棱镜为每个物镜单独定制,为每个样品提供高质量的DIC图像。
匹配单个物镜的DIC棱镜安装在物镜转盘中
DIC和落射荧光图像:
25mm视野神经元图像(DAPI,Alexa Fluor® 488,罗丹明-鬼笔环肽),与CFI平场复消色差物镜LAMBDA 60XC物镜和DS-QI2相机拍摄
照片由乔希·拉波波特,尼康影像中心,西北大学的。
样本由S.Kemal,B.Wang和R.Vassar,Northwestern Univ提供。
这是用于未染色,透明样品如卵母细胞的塑料兼容的高对比度成像技术。NAMC提供具有阴影投射外观的伪三维图像。每个样品可以轻松调整对比度的方向。
NAMC物镜包含可旋转调制器
NAMC图像:
小鼠胚胎,用CFI S Plan Fluor ELWD NAMC 20XC物镜捕获
样品厚度,盖玻璃厚度,样品中的折射率分布和温度的变化可能导致球面像差和图像劣化。高质量的物镜通常配备有校正套圈以补偿这些变化,并且颈圈的精确定位对于实现高分辨率,高对比度图像至关重要。这种新的自动校正系统使用驱动和自动校正,使用户能够轻松实现精确的领圈调整,以实现的物镜性能。
谐波驱动机构用于高精度控制校正运动
超分辨率图像(DNA PAINT):
使用CFI Apochromat TIRF 100XC油物镜捕获的表达α-微管蛋白(绿色)和TOMM-20(品红色)的CV-1细胞。
使用尼康专利(发明专利编号:CN1989427A)的纳米晶体外壳技术的Lambda系列物镜非常适合要求高,低信号,多通道荧光成像,需要在宽波长范围内进行高透射和像差校正。结合新的荧光过滤器激发块,提供改进的荧光检测和杂散光对策,如噪声终结器,Lambda系列物镜展示了其在弱信号观察中的功率,如单分子成像和甚至基于发光的应用。
发光图像:
表达基于BRET的钙指示蛋白的HeLa细胞,纳米灯(Ca2+)。
大阪大学科学与工业研究所的Takeharu Nagai教授的样品
尼康的对焦系统
即使在成像环境中温度和振动的轻微变化也会极大地影响聚焦的稳定性。Ti2消除了使用静态和动态测量的焦点漂移,以便在长时间推移实验中使纳米尺度和微观世界的忠实可视化。
即使在扩展配置中,高稳定度的Z轴-聚焦机构也保持与物镜转盘相邻
为了提高聚焦的稳定性,Z轴和PFS自动对焦机构都已经完全重新设计了。
新的Z轴-聚焦机构更小,并且靠近物镜转盘来定位以小化振动。即使在扩展(分级)配置中,它仍然与物镜转盘相邻,确保所有应用程序的稳定性。
即使在扩展配置中,高稳定度的Z周-聚焦机构也保持与物镜转盘相邻
对焦系统(PFS)的检测器部分已经从物镜转盘拆下,以减少物镜上的机械负载。这种新设计还使传热小化,这有助于更稳定的成像环境。为此,Z轴电机的功耗也有所降低。综合而言,这些机械重新设计产生了超稳定的成像平台,非常适合单分子成像和超分辨率应用。
对焦系统(PFS)自动校正由温度变化和机械振动引起的聚焦漂移,这可能是由于样品中添加试剂和多位置成像等多种因素引起的。
PFS通过实时检测和跟踪盖玻片表面的位置来保持对焦。光学偏移技术允许用户轻松地将焦点保持在与盖滑动表面偏移的期望位置。PFS通过内置线性编码器和高速反馈机制自动持续保持对焦,即使在长期,复杂的成像任务中也能提供高可靠性的图像。
PFS与广泛的应用相兼容,从涉及塑料培养皿的常规实验到单分子成像和多光子成像。它也兼容各种波长,从紫外到红外线,这意味着它可以用于多光子和光学镊子应用。
PFS二色光谱
通过使用新的水浸液分配器可以提高使用PFS的长期成像以及水浸物镜的性能。水浸式分配器自动将适量的纯水施加到物镜的顶端,防止浸泡液在实验过程中变干和溢出。它兼容所有类型的水浸物镜,有助于在长时间内稳定地提供高分辨率,高对比度和像差校正的延时图像。
双微物镜转盘几何自动保持适量的水浸在水浸物体的尖端。
·CFI Apochromat LWD Lambda S 20XC WI
·CFI Apochromat Lambda S 40XC WI
·CFI Apochromat LWD Lambda S 40XC WI
·CFI Plan Apochromat VC 60XC WI
·CFI Plan Apochromat IR 60XC WI
·CFI SR Plan Apochromat IR 60XC WI
·CFI SR Plan Apochromat IR 60XAC WI
内置传感器检测显微镜组件的状态
不再需要记住复杂的显微镜校准和操作程序。Ti2集成了来自传感器的数据,指导您完成这些步骤,消除用户错误,使研究人员能够专注于数据。
内置传感器的集合检测和中继显微镜中各种组件的状态信息。当您使用计算机获取图像时,所有状态信息都将记录在元数据中,因此您可以轻松地调用采集条件和/或检查配置错误。
此外,内置的尼康内部摄像头可让用户观看后开孔,便于确认DIC中的相环对准和消光交叉。它还提供了激光安全的方法来对齐用于诸如TIRF之类的应用的激光器。
状态灯
显微镜状态可以在平板电脑上观看,并且还可以根据显微镜前面的状态指示灯确定,从而可以在黑暗的房间中进行状态确定。
Ti2的辅助指导功能为显微镜操作提供了交互式的逐步指导。辅助指南可以在平板电脑或PC上查看,并集成了内置传感器和内置摄像头的实时数据。辅助功能在帮助用户进行实验设置和故障排除的校准程序。
显示不对齐的组件
检查模式允许用户在平板电脑或PC上轻松确认所有正确的显微镜组件是否适合所选的观察方法。当没有达到所需的观察方法时,这种能力消除了故障排除所需的时间和精力。当涉及多个用户时,该功能特别有利,每个用户都有可能对显微镜设置进行意外的更改。定制检查程序也可以预编程。
可实现Ti2-E的设置和控制,以及Ti2-A的设置,状态显示和操作指导。
Ti2已经完全重新设计,从整体设计到每个按钮和切换的选择和放置,为用户体验。这些控件即使在黑暗中也易于使用,在大多数成像实验中进行。Ti2提供了一个直观和轻松的用户界面,因此研究人员可以专注于数据而不是显微镜控制。
所有按钮和开关的放置都是基于它们控制的照明类型。控制双斜视观察的按钮位于显微镜的左侧,控制荧光观察的按钮位于右侧。控制常用操作的按钮位于前面板上。这种分区的使用提供了易于记忆的布局,这是在黑暗的房间中操作显微镜时的理想特征。
·①穿梭开关(Ti2-E)
穿梭开关已被纳入到设计中以控制诸如荧光过滤塔和物镜物镜之类的装置。这些类型的开关模拟手动旋转这些设备的感觉,以进行直观的控制。另外的功能可以并入到这些穿梭开关中,使得单个开关可以操作多个相关的装置。例如,用于荧光过滤器转台的穿梭开关不仅旋转转台,而且当用户按压开关时也打开和关闭荧光快门。也可以对这些开关进行编程,以操作屏障滤光轮和外部相差单元。
·②可编程功能按钮(Ti2-E / A)
方便位置功能按钮允许定制用户界面。用户可以从100多个功能中进行选择,包括控制电动设备,如百叶窗,甚至通过I / O端口将信号输出到外部设备进行触发采集。通过存储每个电动设备的设置,能够即时改变观察方法的模式功能也可以分配给这些按钮。
·③聚焦旋钮(Ti2-E)
在聚焦旋钮附近提供聚焦加速按钮和PFS接合按钮。由于其不同的形状,两个按钮很容易被触摸识别。对于使用物镜,自动调整聚焦速度,通过保持理想的聚焦速度,实现无压力操作。
Ti2操纵杆不仅可以控制载物台运动,还可以控制显微镜上的大部分电动功能,包括PFS活动。它可以显示XYZ坐标和显微镜组件的状态,为用户远程控制显微镜提供了有效的手段。Ti2的电动功能也可以从平板电脑控制,通过无线局域网连接到显微镜,为显微镜控制提供了多功能的图形界面。
产品规格
ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U | ||
主体 | 光学系统 | CFI60无限远校正系统(来源:成贯仪器) | ||
视场数*2 | C-mount 22mm,F-mount 25mm | |||
中间倍率切换 | 手动切换1.0x/1.5x(可从1.5x切换到2.0x) | |||
状态检测 | - | |||
伯特兰镜头 | 手动进/出,手动对焦,状态检测 | - | ||
输出端口 | 电动4位置 | 手动4位置 | ||
可以使用后端口单元和/或管底座单元的选择添加端口*3 | ||||
聚焦装置 | 电动驱动,粗/细焦点切换,行程10mm,最小增量:0.01μm,0.02μm(带编码器控制) | 手动驱动,粗调/精细调焦旋钮,10mm行程 | ||
载物台上升 | 可用*4(来源:成贯仪器) | |||
管体 | 双目镜筒 | 双目S镜筒TC-T-TS(视场数22),人体工程学ER镜筒TC-T-ER(视场数22) | ||
用于外部相差的电动目镜筒底座(Ti2-T-BP-E) | 摄像机端口(视场数16),带4个电动位置的电动相差转换塔 | - | ||
辅助目镜筒底座(Ti2-T-BA) | 辅助摄像机(视场数22),状态检测 | - | ||
带端口的目镜筒底座(Ti2-T-BC) | 相机端口(视场数16) | - | 相机端口(视场数16) | |
传输照明 | 用于透射照明的支柱(Ti2-D-PD) | 聚光镜垂直行程:66mm,向后倾斜高达25度,带场图和重新聚焦机构2个过滤器槽位置(4个过滤器位置选项也可用于透光照明滤波器(TI2-D-SF)) | ||
LED照明灯(Ti2-D-LHLED) | 大功率LED | |||
预留灯箱(D-LH/LC) | 100W卤素灯泡(预中心) | |||
聚光器 | 电动聚光器转盘(Ti2-C-TC-E) | 支持7个电动位置(ø37mmx4,ø39mmx3),LWD/ELWD/CLWD/NAMC聚光镜 | - | |
智能聚光器转盘(Ti2-C-TC-I) | 手动7个位置(ø37mmx4,ø39mmx3),支持状态检测,LWD/ELWD/CLWD/NAMC聚光镜 | - | ||
聚光器转盘(TC-C-TC) | 支持手动7个位置(ø37mmx4,ø39mmx3),LWD/ELWD/CLWD/NAMC聚光镜 | |||
ELWD-S聚光器转盘(TE-C) | 手动4个位置,采用ELWD聚光透镜(NA0.3/OD65) | |||
HNA聚光镜滑块(Ti2-C-SCH) | 支持2个手动位置(ø37mmx1,ø39mmx1),HNA干透镜/HNA油镜头 | |||
聚光镜镜头 | LWD(WD=30mm,NA=0.52),ELWD(WD=75mm,NA=0.3),CLWD(WD=13mm,NA=0.72),HNA干燥(WD=5mm,NA=0.85)1.9mm,NA=1.3),NAMC(WD=44mm,NA=0.4) | |||
载物台 | 电动载物台(Ti2-S-SE-E,Ti2-S-SS-E) | 行程X:±57mm,行程Y:±36.5mm,行驶速度:约 25mm/sec,磁性样品架 | - | |
载物台(TC-S-SR,TC-S-SRF) | 行程X:±57mm,行程Y:±36.5mm,可调节行程范围(3级),带调节销,可提供长/中/短手柄选项 | |||
滑翔载物台(TC-S-GS) | 行程ø20mm | |||
物镜转盘 | 带有自动校正对焦系统的电动物镜转换器(Ti2-N-NDA-P) | 5个机动位置,防水结构简单 | - | |
电动DIC六孔物镜转盘(Ti2-N-ND-E) 具有对焦系统的电动物镜转盘(Ti2-N-ND-P) | 6个机动位置,简单防水结构 | - | ||
智能DIC六孔物镜转盘(Ti2-N-ND-I) | 6个手动位置,状态检测,防水结构简单 | - | ||
六孔物镜转盘(Ti2-NN),DIC 六孔物镜转盘(Ti2-N-ND) | 6个手动位置,防水结构简单 | |||
落射荧光过滤塔 | 电动落射过滤塔(Ti2-F-FLT-E,Ti2-F-FLTH-E) | 6个电动位置,电动快门 | - | |
智能落射滤波器(Ti2-F-FLT-I) | 6个手动位置,手动快门,状态检测*5 | |||
过滤轮/快门 | 电动BA滤光轮(Ti2-P-FWB-E) | 7个电动位置,高速模式:50ms,低振动模式:100ms(相邻位置之间的移动时间) | - | |
电动快门(NI-SH-E)*6 | 12ms开/关(来源:成贯仪器) | |||
落射荧光附件 | EPI-FL模块(Ti2-LA-FL),EPI-FL 用于大视野的模块(Ti2-LA-FLL) | 支持光纤照明;包括2位过滤器滑块和孔径光阑 | ||
简单的EPI-FL附件(Ti2-F-FLS) | 支持光纤照明灯和灯座;包括3位过滤器滑块 | |||
视场光阑滑块 | 圆形(TI2-F-FSC),矩形(TI2-F-FSR),方形(TI2-F-FSS)光圈选项 | |||
控制单元 | 控制器,显示设备 | 载物台操纵杆(TI2-S-JS),平板电脑 | 片剂 | - |
Ti2-E控制器(TiI2-CTRE) | USB/LAN接口,I/O功能 | - | ||
操作环境 | 温度:0℃+ 40℃,湿度:60%RH。(+40℃,无结露),室内使用 |
电动配件具有状态检测功能
·*1 带有底部端口的电动机型
·*2 基于物镜和过滤器激发块选择,分载物台配置和照明模块等的限制。
·*3 具有端口的管座单元不能与Ti2-A一起使用
·*4 需要升级套件。请联系成贯公司。
·*5 当连接到Ti2-U上时,不能使用状态检测
·*6 用于电动快门的NI-SH-CON控制器与Ti2-A/Ti2-U一起使用是必需的
具有Epi-FL模块和FRAP模块的双层配置
单位:mm
具有Epi-FL模块的单层配置
单位:mm
