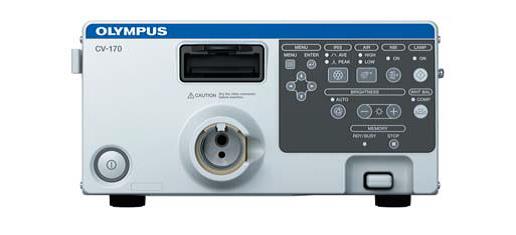

视频图像处理装置
CV-170
主机内置LED光源,HDTV和NBI的组合现现已推出
注册号:国械注进20152221796
奥林巴斯内镜系统--我们不断研发新的技术,旨在为科学发展带来新的价值。同时,我们在内镜治疗领域,不断尝试更多可能。现在,我们将技术集中在一个更小巧却附加了更多价值的设备中,用于内镜筛查。以前不可能实现,现在成为了新的标准。(来源:成贯仪器)

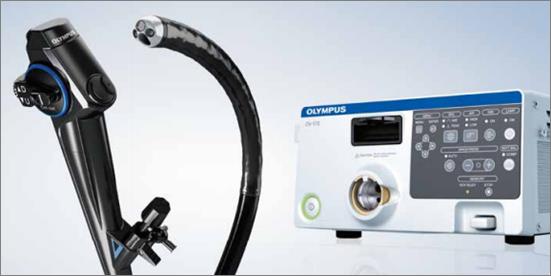

OLYMPUS CV-170
主要特点
HDTV成像能力为内窥镜提供良好的图像质量,能够观察毛细血管,粘膜结构和其他图案
NBI(窄带成像)增强毛细血管和其他结构对粘膜表面的可见性。
新的设计采用的长寿命LED光源可大限度地减少灯具更换,同时降低能源和噪音。
预冻功能自动选择高清晰的静像。这可能有助于节省时间,消除医生的挫折感。
有两种类型的结构增强是可行的-主要是常规A型是观察较低胃肠道对比度较高的较大粘膜组织的理想选择,而新型B适用于观察上消化道的血管组织。
兼容便携式存储器(MAJ-1925),这是数据管理的标准。只需连接并上传。
兼容EVIS 100/130/140系列,奥智150系列,EVIS EXERA 160系列,EVIS EXERA II 180系列和GI/BF/VISERA系列内镜。*请注意有一些例外。
16:9和16:10输出为HDTV显示器可用。兼容模拟信号,HD-SDI和DVI输出。
采用LED技术的紧凑设计

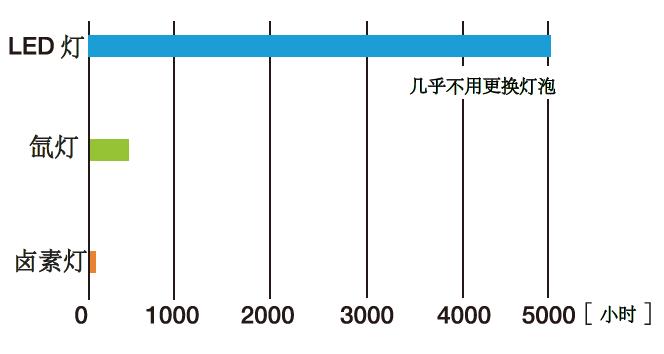

CV-170图像处理装置内置了LED灯,这足够达到进行胃镜观察所需的亮度水平。另外,因为LED光源拥有更长的使用寿命,所以几乎不需要更换灯泡。这样维护时间和运行成本都大大降低。

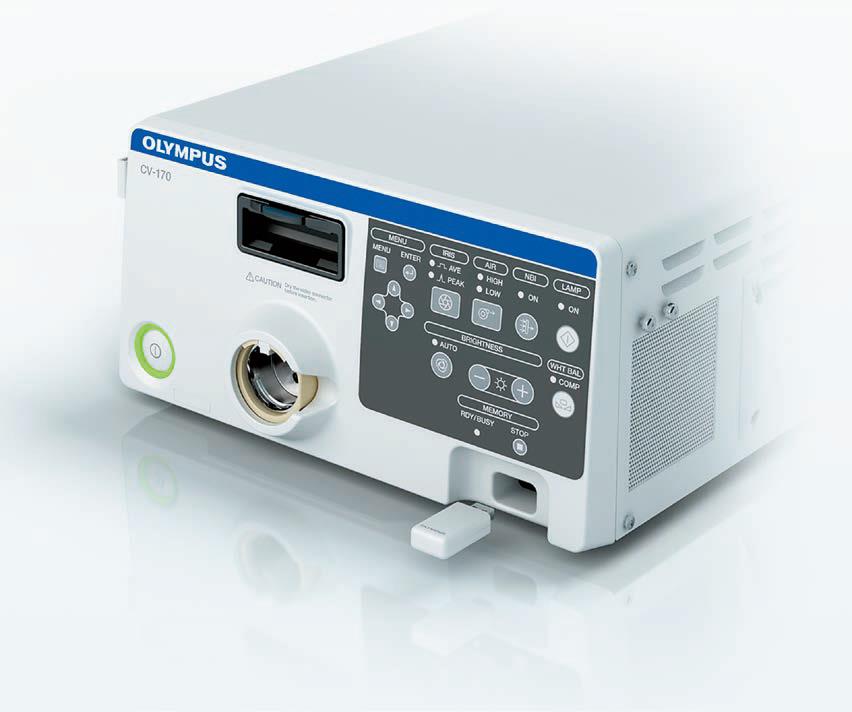

便携式存储设备的兼容性
便携式存储设备(MAJ-1925)已经成为了数据交换的公认标准。现在,奥林巴斯提供了兼容CV-170的存储器端口。一个高速专用便携式2GB存储器,可与电脑兼容,CV-170会自动将已经采集的图片传输至存储器,您也可以将电脑或其他记录设备的信息下载到改存储器上。这样可以保存系统设定,用户预设信息和患者数据。该存储器的高速记录让数据管理变得快速而高效。

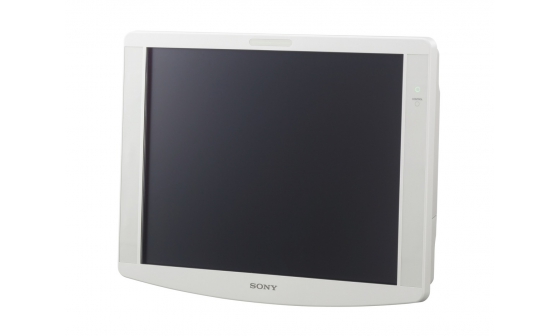

专用显示器LMD-1951MC
19英寸液晶显示器,高亮度、高对比度及优异的画面还原度
多种显示模式,包括镜像画面、画中画模式,能够同时查看不同的实时图像
支持广泛的输入/输出端口,包括复合、Y/C、RGB/分量、HD15和DVI-D输入。内置的选配端口可以实现HD-SDI/SD-SDI信号的输入/输出。

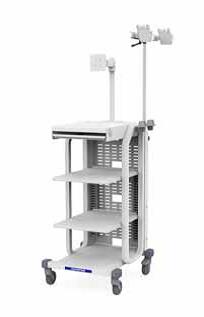

专用台车TC-A5
可兼容OLYMPUS各类设备(EUS设备除外),搭载大尺寸监视器(如OEV262H),有效收纳设备线缆,简洁小巧,外观整齐划一,节省内镜室空间。

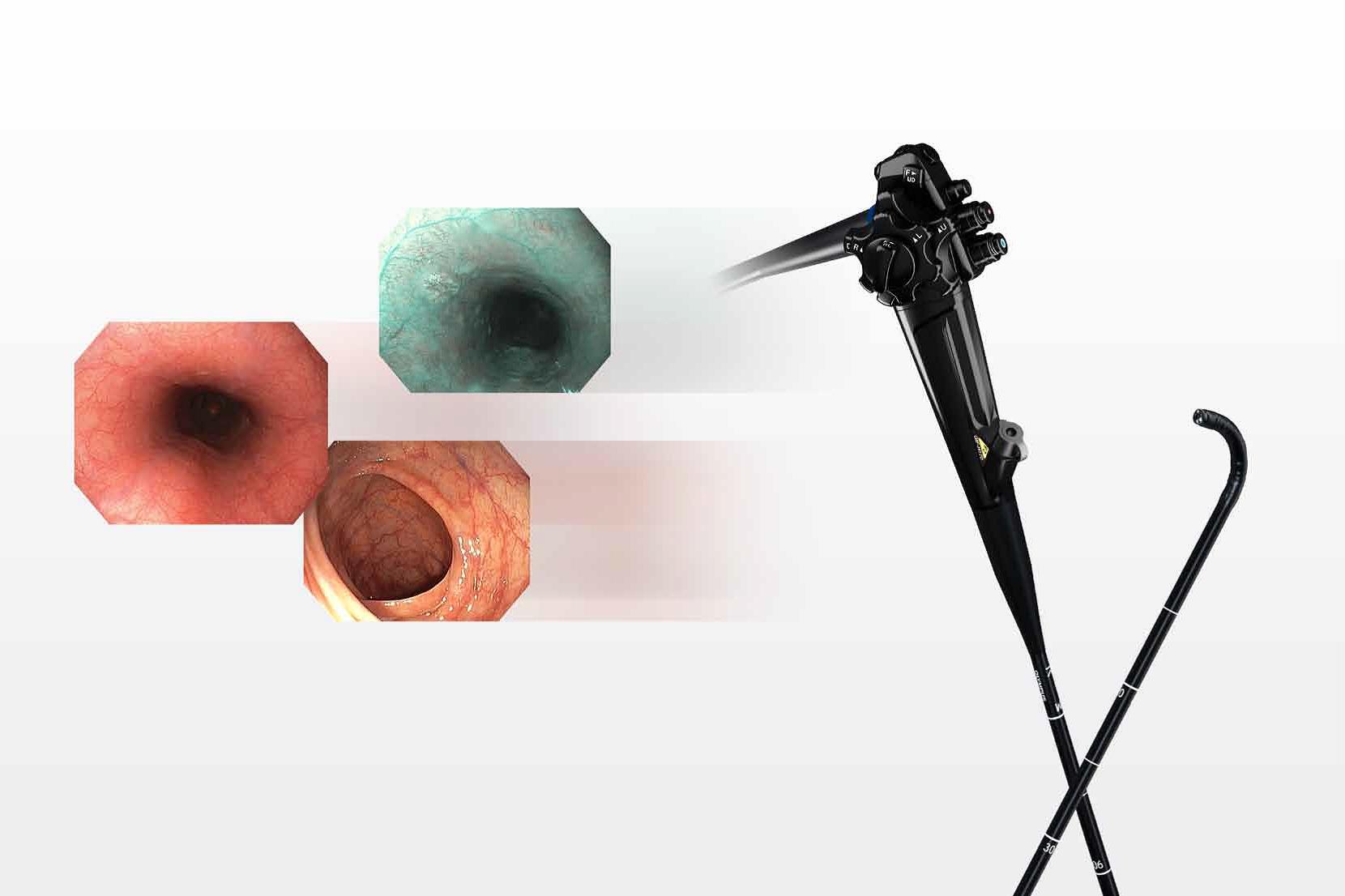

得益于先进的观察性能, HDTV图像的抓取和处理过程,让常规筛查更进一步
成像精确

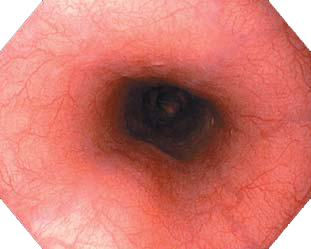

HDTV
得益于HDTV成像能力,170内镜系统带来边缘锐利、细节清晰的高分辨率的图像
GIF-H170 CF-H170L/I

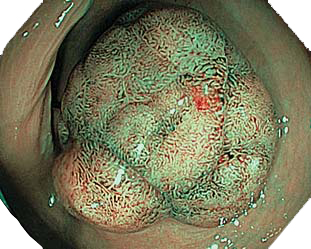

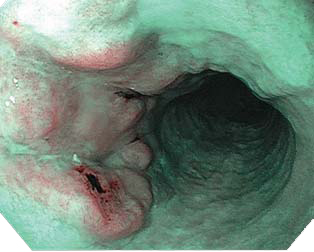

NBI(窄带成像)
NBI增强了黏膜表面的毛细血管和其他构造的清晰度,大程度地减少了侵入检查(如不必要的活检),改善了检查质量。NBI在170内镜系统中得以实现,与HDTV相结合,极大程度地改善了诊疗效率。
GIF-H170 CF-H170L/I

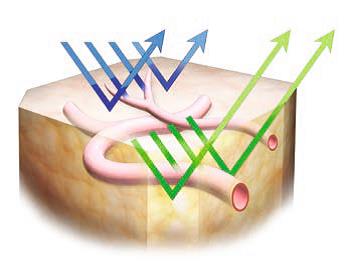

NBI原理
NBI是一种光学图像增强技术,用于增强黏膜表面的血管和其他结构的观察效果。因为胃肠道主要由血管和黏膜构成,窄波光可以穿过组织表面,被血红蛋白强烈吸收,是强调两者对比度的理想光源。

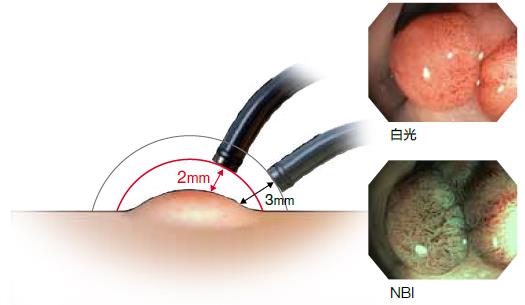

近距离对焦
近距离观察时,将内镜先端靠近黏膜至2mm处,可获得放大的特写图像。

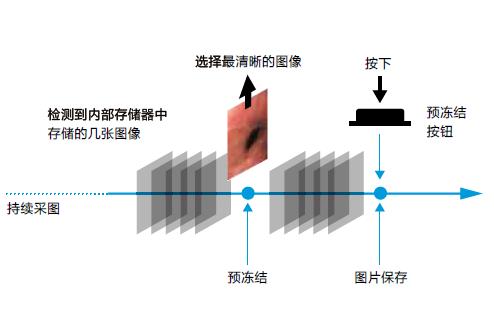

预冻结功能
新的预冻结功能节省时间,同时增加医生采集静态图片时的成就感。新型的CV-170可以自动缓冲持续且快速的一系列进程图像。当采集静态图像时,预冻结功能会分析并保存前几张图像中高清晰的一张。这个功能可以帮助医生在短的时间内获得清晰的图像记录。
构造强调
构造强调功能通过复杂的计算来降低噪音,增加内镜图像的锐度。它突出了黏膜微妙的组织纹理和细微的颜色变化。除了常用的A型强调之外,增加了B型强调。通常,传统的A型强调用于对下消化道较大的黏膜组织进行高对比度的观察,B型强调适用于观察上消化道的血管组织。
构造强调A7 构造强调B7

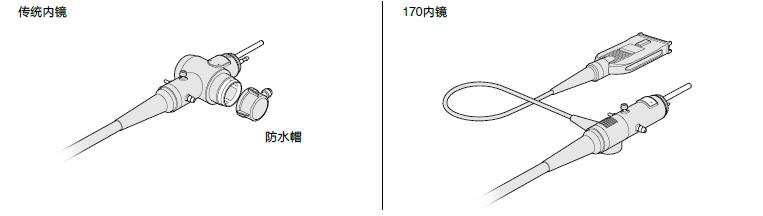

防水接头
与前代内镜产品不同,170内镜系统无需防水帽。这让清洗消毒过程变得更加简单。新型的防水接头改善了使用效率,同时可帮助促进清洗消毒室的配置和周转。
可变硬度
通过调节软硬度调节环,奥林巴斯电子结肠镜的硬度可以改变。这样可以根据每个病例的具体情况对内镜的软硬度进行调节,以适应腹部解剖结构比较特殊的患者和不同医生的操作感受。
产品规格
内窥镜视频图像处理装置CV-170
电源 | |
电压 | 100-240V AV(NTSC)/220-240V AC(PAL);误差±10% |
频率 | 50/60Hz,误差±1Hz |
额定输入 | 200VA |
尺寸 | |
尺寸(宽x高x深) | 295x145x425mm(宽x高x深) |
重量 | 11.0公斤 |
分级(医用电气) | |
放电极保护级别 | I级 |
应用部件对电极的保护程度 | 取决于应用部件本身。或参考应用部件(摄像头或电子内镜)的详情。 |
防爆保护级别 | 图像处理装置应远离明火(来源:成贯仪器) |
观察 | |
照明灯 | LED灯 |
模拟HDTV信号输出 | 可以选择RGB(1080/60I:NTSC)/(1080/50I:PAL)或YPbPr(1080/60I:NTSC)/(1080/50I:PAL)输出)。 |
模拟SDTV信号输出 | (480/60I:NTSC)/(576/50I:PAL),Y/C(480/60I:NTSC)/(576/50I:PAL)和RGB(480/60I:NTSC)/(576/50I:PAL):可同时输出 |
数字信号输出 | 可选择HD-SDI(SMTPE 292M),SD-SDI(SMPTE 259M)和DVI(WUXGA,1080p或SXGA)。 |
白平衡调整 | 使用前面板上的白平衡按钮可以进行白平衡调整。 |
色调调整 | 红调:±8,蓝调:±8,色度调节:±8 |
自动增益控制(AGC) | 由于内窥镜的远端离物体太远,当光不足时,图像可以被电子放大。 |
降噪 | 图像处理过程中自动降噪 |
测光 | 可以使用前面板上的“测光模式”开关选择自动测光模式。峰值:根据内窥镜图像的最亮部分调节亮度。平均值:根据内窥镜图像的平均亮度调节亮度(来源:成贯仪器) |
图像增强设置 | 内窥镜图像中的精细图案或边缘可以电性地增强以增加图像清晰度。 可以根据用户设置选择结构增强或边缘增强 · 结构增强:增强图像中精细图案的对比度。 · 边缘增强:增强内窥镜图像的边缘。 |
冻结 | 使用内窥镜或键盘上的“FREEZE”键冻结内窥镜图像 |
NBI观察 | 这是使用窄带观察光的光学数字观察之一 |
遥控 | DVR,视频打印机,图像文件系统,冲洗泵,内窥镜二氧化碳调节装置可以控制(仅限指定型号)。 |
文档 | |
患者数据 | 内镜上可显示以下数据 患者ID,患者姓名,性别,年龄,出生日期,记录日期(时间,秒表),评论可显示在内窥镜图像屏幕中。 |
显示记录状态 | 便携式存储器和内部缓冲器,DVR,视频打印机,图像文件系统可以显示在显示器上。 |
提前登记患者资料 | 患者ID,患者姓名,性别和年龄,可登记多达50名患者的出生日期。 |
便携式内存 | |
媒体 | MAJ-1925(奥林巴斯) |
录制格式 | TIFF:无压缩,JPEG(1/5):约1/5压缩,JPEG(1/10):约1/10压缩 |
录像数量 | TIFF:约 227张图像,JPEG(1/5):约1024张图像,JPEG(1/10):约2048张图片 |
可兼容EVIS 100/130/140系列,奥智150系列,EVIS EXERA 160系列,EVIS EXERA II 180系列和GI/BF/VISERA系列内镜。
电子胃镜 GIF-H170 | 电子胃镜 GIF-XP170N | 电子结肠镜 CF-H170L/I | ||
光学系统 | 视野角度 | 140° | 140° | 140° |
视野方向 | 前视 | 前视 | 前视 | |
景深 | 2-100mm | 3-100mm | 2-100mm | |
插入部 | 先端部外径 | 9.2mm | 5.4mm | 12.8mm |
插入部外径 | 9.2mm | 5.8mm | 12.8mm | |
有效长度 | 1030mm | 1100mm | L : 1680mm I : 1330mm | |
钳子管道 | 钳子管道内径 | ≥ 2.8mm | ≥ 2.15mm | ≥ 3.7mm |
最小可视距离 | 距先端3.0mm | 距先端2.0mm | 距先端5.0mm | |
内镜图像上附件的伸出方向 | ||||
高频电烧 | 灼烧治疗 | 可兼容 | 可兼容 | 可兼容 |
弯曲部 | 弯曲角度 | 上210°下90° | 上210°下90° | 上180°下180° |
右100°左100° | 右100°左100° | 右160°左160° | ||
全长(来源:成贯仪器) | 1350mm | 1420mm | L : 2005mm I : 1655mm |
