EVIS EXERA III的问世,让以往难以识别的病灶也能清晰显现。它兼容了目前高清晰度视频HDTV功能。并且充分发挥了奥林巴斯的光学数字技术优势,研发出两种特殊光检查模式(NBI和AFI),从而增进内镜诊断效果,提高检查效率
EVIS EXERA III的问世,让以往难以识别的病灶也能清晰显现。它兼容了目前高清晰度视频HDTV功能。并且充分发挥了奥林巴斯的光学数字技术优势,研发出两种特殊光检查模式(NBI和AFI),从而增进内镜诊断效果,提高检查效率

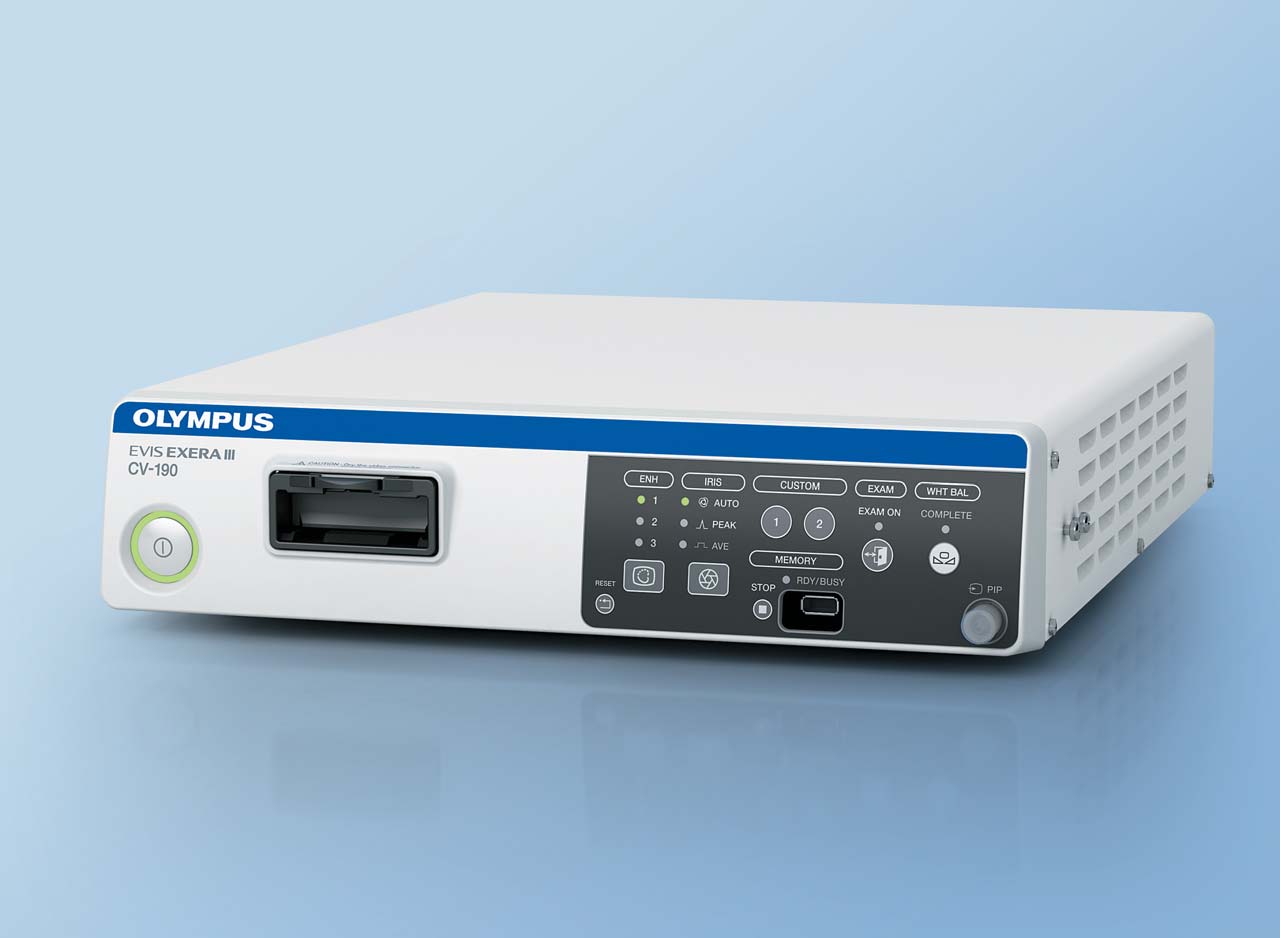

EVIS EXERA III CV-190图像处理装置
主要特点
在EVIS EXERA III 190系列视频处理装置中使用NBI(窄带成像),可提供两倍于EVIS EXERA II 180系列图像处理装置的可视距离,并且在血管和粘膜之间提供更大的对比度。
CV-190包含用于操作双焦点的电子设备,通过连接到内窥镜,无论是近距离还是远距离都能提供最佳的视野。
全新设计的防水一键式连接器可实现与光源的一步式连接,并且不需要为视频处理器提供单独的电缆
新的和改进的图像处理通过增强的色彩再现,最小的图像噪声和减少的光晕提供复杂的图像质量.
预冻结功能自动选择最清晰的静止图像,节省时间。
兼容EVIS 100/130/140/150系列,EVIS EXERA 160系列,EVIS EVERA II 180系列,EVIS EXERA III 190系列和GI/BF/VISERA系列
16:9和16:10 HDTV监视器输出可用。 兼容模拟HD-SDI和DVI输出。
连接到外围设备避免了复杂的电缆连接,加快了传输速度。
OLYMPUS件系统增强了网络的可扩展性.
画中画和索引功能有效地提高了你的观察力
兼容便携式存储器,这是数据管理
主要特点
在EVIS EXERA III 190系列冷光源中,NBI(窄带成像)提供了两倍的可视距离,并且由于改进的灯泡设计和信号处理功能,在血管和粘膜之间提供了更大的对比度。
新设计的防水一键式连接器允许一步连接到光源,不需要冷光源电缆
由于重新设计的风扇,大大降低了运行噪音。
连接到外围设备避免了复杂的电缆连接,加快了传输速度。
自动调光,实现理想的照明效果,适用于各种范围的观察
HDTV图像质量(来源:成贯仪器)
HDTV图像质量可以提供高清晰度的观察能力,即使在一个新的、小范围的设计

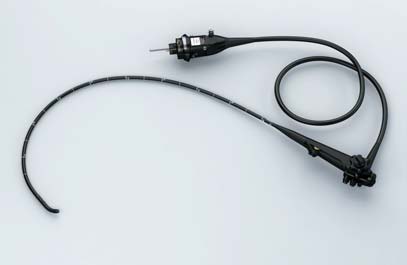

GIF-H190 CF-HQ190L/i
NBI(窄带成像)
EVIS EXERA III 190系列主机中的NBI提供EVIS EXERA II 180系列主机的可视距离的两倍,并提供血管和粘膜之间更大的对比度。NBI的大大提高打开了令人兴奋的新临床应用,并强化了NBI作为胃镜检查标准的地位。
GIF-H190 CF-HQ190L/i
纤细设计
这个范围提供了很好的平衡尺寸和性能,HDTV图像质量在一个细长的9.2mm直径的尺寸。
喷水口
EVIS EXERA III 190系列胃镜前喷水功能是所有常规胃镜的标准配置。该技术改进了手术和治疗。
防水一键式连接器
新的连接器设计可最大限度地减少在案例之前和之间设置所需的工作量。此外,它是完全潜水的,并且消除了对防水帽的需要以及由于意外浸没引起昂贵维修的相关风险。
专用显示器LMD-1951MC
19英寸液晶显示器,高亮度、高对比度及优异的画面还原度
多种显示模式,包括镜像画面、画中画模式,能够同时查看不同的实时图像
支持广泛的输入/输出端口,包括复合、Y/C、RGB/分量、HD15和DVI-D输入。内置的选配端口可以实现HD-SDI/SD-SDI信号的输入/输出。(来源:成贯仪器)
专用台车TC-A5
可兼容OLYMPUS各类设备(EUS设备除外),搭载大尺寸监视器(如OEV262H),有效收纳设备线缆,简洁小巧,外观整齐划一,节省内镜室空间。
产品规格参数
型号(来源:成贯仪器) | CF-HQ190L/i肠镜 | GIF-H190胃镜 | |
光学系统 | 视野 | 170° | 140° |
视野方向 | 前视 | 前视 | |
景深 | 5-100mm | 2-100 mm | |
插入部分 | 末端外径 | 13.2mm | 9.2mm |
插入管外径 | 12.8mm | 9.2 | |
工作长度 | CF-HQ190L:1680mm | 1030mm | |
器械通道 | 通道内径 | 3.7mm | 2.8mm |
最小可见距离 | 距末端4.0mm | 距末端3.0mm | |
弯曲部分 | 角度范围 | 上180° | 上210° |
总长度 | CF-HQ190L:2005mm | 1350mm | |
兼容的EVIS EXERA系统 | 视频系统中心OLYMPUS CV-190 |
CLV-190冷光源产品规格参数
电源 | 电压 | 100–240 V AC;精度±10% |
频率 | 50/60 Hz;精度 ±3 Hz | |
消耗电力 | 600 VA | |
尺寸 | 尺寸(W x H x D) | 370 x 150 x 476 mm(标准) 390 x 162 x 551 mm(最大) |
重量 | 19 kg | |
照明 | 检查灯 | 短弧氙气灯(无臭氧)300 W |
平均灯泡寿命 | 连续使用,约 500 小时(间歇使用时,灯泡寿命可能略有不同。) | |
点火方式 | 开关稳压器 | |
亮度调整 | 光路光阑控制 | |
冷却 | 强制风冷 | |
强度模式 | 正常或高强度 | |
NBI观察 | 可用 | |
颜色转换 | 可使用专用滤波器。 | |
紧急照明灯 | 卤素灯(镜内) 12 V 35 W | |
紧急灯 | 平均寿命约500小时 | |
自动亮度调整 | 自动亮度调整法 | 伺服隔膜法 |
自动曝光 | 17步(来源:成贯仪器) | |
送气 | 泵 | 隔膜式泵 |
压力开关 | 4级可用(关,低,中,高) | |
上水 | 方法 | 通过用空气加压可拆卸的水容器来给水。 |
前面板上的指示器 | 紧急灯 | 指示没有应急灯,断开和使用应急灯。 |
NBI | 当NBI观察启用时,NBI指示灯亮起。 | |
OP | 如果在光源中安装了专用过滤器,它会点亮。 | |
内存记忆 | 即使光源关闭设置(滤波器设置除外)也会被存储。 | |
分类(医疗电气设备) | 防电击保护类型 | Class I |
应用部件的防触电保护等级 | 取决于应用的部分。另请参见应用部分(摄像机头或视频内窥镜)。 | |
防爆程度 | 该仪器应远离易燃气体。 |
CV-190图像处理装置产品参数
电源 | 电压 | 100-240 V AC (NTSC)/220-240 V AC (PAL);精度±10% |
频率 | 50/60Hz;精度±1 Hz | |
消耗电力 | 150 VA(来源:成贯仪器) | |
尺寸 | 尺寸(WxHxD) | 370 x 85 x 455mm;382 x 91 x 489mm(最大) |
重量 | 10.7 kg | |
分类(医疗电气设备) | 防电击保护类型 | Class I |
应用部件的防触电保护等级 | 取决于应用部分另请参阅应用部分(摄像头或视频内窥镜)。 | |
防爆等级 | 视频系统中心应远离易燃气体。 | |
观察 | 模拟高清电视信号输出 | 二选一RGB(1080/60I:NTSC)/(1080/50I:PAL)或YPbPr(1080/60I:NTSC)/(1080/50I:PAL) |
模拟标清电视信号输出 | 兼容VBS(480/60I:NTSC)/(576/50I:PAL),Y/C(480/60I:NTSC)/(576/50I:PAL),和RGB(480/60I:NTSC)/(576/50I:PAL);可同时输出. | |
数字信号输出 | HD-SDI(SMTPE292M),SD-SDI(SMPTE 259M),DV(IEEE 1394),和DVI(WUXGA,1080p或SXGA)可以选择. | |
白平衡调整 | 使用前面板上的白平衡按钮可进行白平衡调整。 | |
标准颜色图表输出 | 可以显示“彩条”或“50%白”屏幕。 | |
色调调整 | 使用键盘上的色调等级调整按钮和色调选择器按钮,可以进行以下色调调整。 •红色调节:±8 •蓝色调节:±8 •色度调整:±8 | |
自动增益控制(AGC) | 由于内窥镜的远端离物体太远,光线不足时可以电子放大图像。 | |
对比度 | •N(正常):正常图像 •H(高):黑暗区域较暗,明亮区域比正常图像更亮。 •L(低):黑暗区域比正常图像更亮更明亮的区域更暗. | |
光阑 | 可以使用前面板上的“iris mode”开关选择自动光圈模式。 •自动:根据中心部分的最亮部分和周边部分的平均亮度调整亮度。 •峰值:基于内窥镜图像的最亮部分调整亮度. •平均:基于内窥镜图像的平均亮度来调整亮度. | |
图像增强设置 | 内窥镜图像中的精细图案或边缘可以被电增强以增加图像清晰度。可以根据用户设置来选择结构增强或边缘增强。 •结构增强:增强图像中精细图案的对比度 •边缘增强:增强内窥镜图像的边缘 | |
切换增强模式 | 使用前面板上的图像增强模式按钮,可以从3个级别(OFF,1,2和3)中选择增强级别。 | |
图像大小的选择 | 内窥镜图像的大小可以使用键盘上的“图像大小”键来改变。 | |
冻结 | 使用内窥镜或键盘上的“FREEZE”键冻结内窥镜图像。 | |
切换冻结内窥镜图像的方法 | 预冻结:在冻结操作之前的设定时间段内捕获的图像中选择模糊程度最低的图像并显示。 | |
雾自由功能 | 当兼容的内窥镜连接到视频系统中心时,可以使用无雾功能。 | |
内窥镜的远程开关功能 | 内窥镜上远程开关的功能可以在用户设置中设置。 | |
重置为默认值 | 可以使用前面板上的重置按钮将以下设置重置为默认设置。 •色调 •光圈模式 •图像增强模式 •色彩增强模式 •光学数字观察 •图像尺寸 •对比度 •预冻结 •释放指数 •电子放大 •光学数字观察 •箭头指针 •秒表 •屏幕上的字符 •PIP/POP | |
遥控 | 以下辅助设备可以控制(仅限特定型号) •显示器 •DVR •视频打印机 •图像文件系统 | |
文档 | 患者数据 | 使用键盘可以在监视器上显示以下数据 •患者ID •患者姓名 •性别 •年龄 •出生日期 •记录日期(时间,秒表)•注释 |
显示记录状态 | 以下辅助设备的记录状态可以显示在显示器上 •便携式内存和内部缓冲区 •DVR •视频打印机 •图像文件系统 | |
显示图像信息 | 以下数据可以显示在显示器 •结构增强水平 •边缘增强级别 •缩放比例 •颜色模式 •焦点 | |
提前注册患者数据 | 最多可以注册50个患者的数据。 •患者ID •患者姓名 •性别和年龄 •出生日期 | |
便携式内存 | 便携式存储器 | MAJ-1925(OLYMPUS) |
录制格式 | •TIFF:没有压缩 •JPEG(1/5):约1/5压缩 •JPEG(1/10):约1/10压缩 | |
记录图像的数量 | •TIFF:约227张图片 •JPEG(1/5):约1024张图片 •JPEG(1/10):约2048张图片 | |
内存备份 | 用户设置 | 最多可以注册20个用户设置。 |
记住所选的设置 | 即使在视频系统中心关闭之后,以下设置也会保留在内存中。 •色调 •光圈模式 •增强 •色彩增强模式 •对比度 •自动增益控制 •色彩模式 •白平衡 | |
锂电池 | 使用寿命:5年(来源:成贯仪器) |
