当前位置:首页 > 产品 > 内镜系统 > 内镜摄像系统

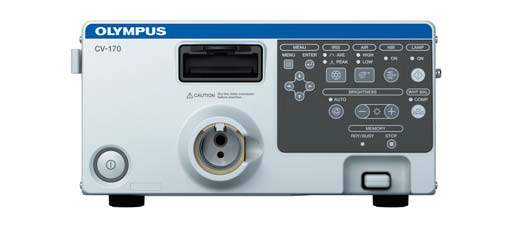

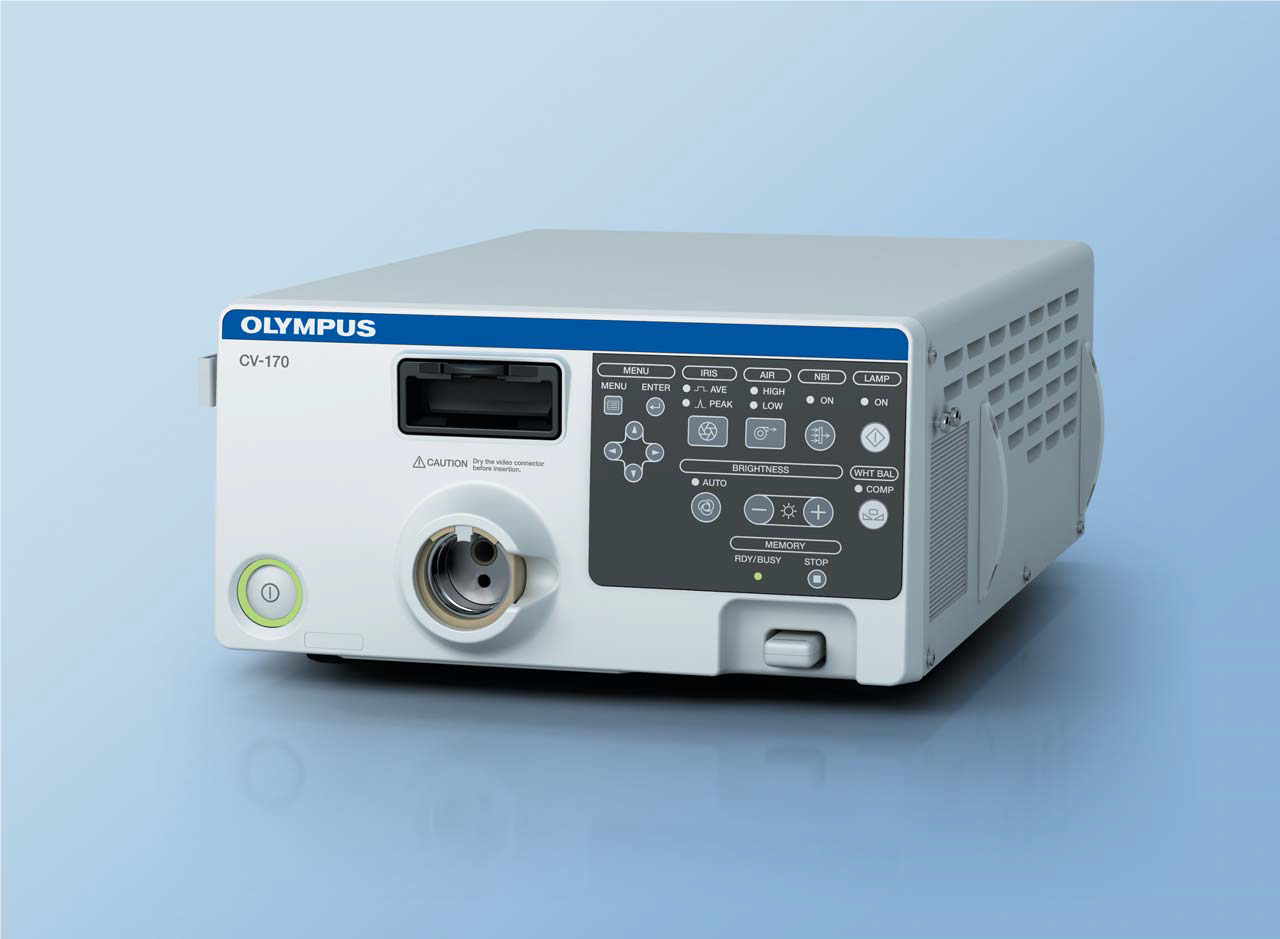

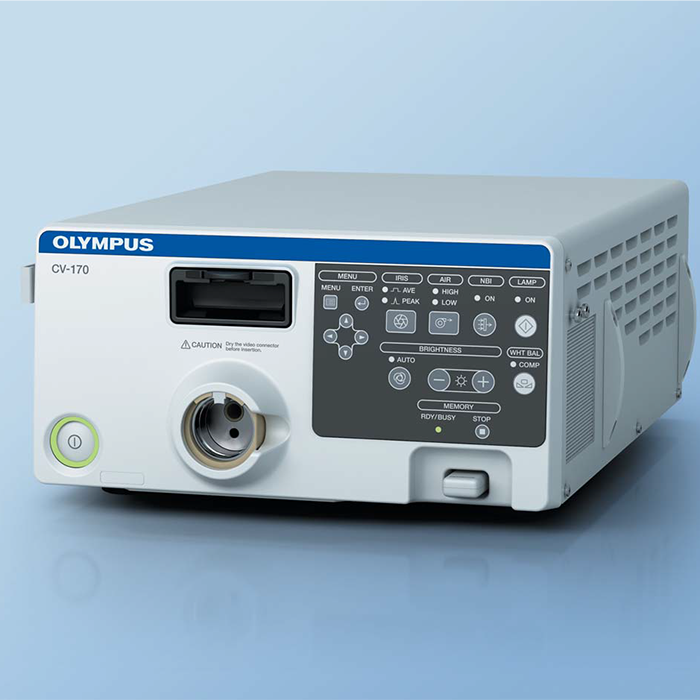

奥林巴斯图像处理装置CV-170

奥林巴斯图像处理装置CV-170

购买热线:+86-021-5428 6005

立即询价

产品优势

技术参数

外形图尺寸图

资料下载

Optera图像处理装置

CV-170

HDTV和NBI的组合现在可以在一个设计中使用LED光源

CV-170图像处理装置


主要特点

  • • HDTV成像功能可为内窥镜提供高清图像质量,从而能够观察毛细血管,粘膜结构和其他模式。

  • • NBI(窄带成像)可增强毛细血管和粘膜表面其他结构的可视性。

  • • 采用新的长寿命LED光源大程度地减少了灯泡的更换,同时减少了能源消耗和噪点。

  • • 预冻结功能自动选择高清晰的静止图像。

  • • 有两种类型的结构增强功能–主要是,常规A型适合观察下消化道具有较高对比度的较大的粘膜组织,而新型B型则适合于观察上消化道的血管组织。

  • • 兼容便携式存储器(MAJ-1925),这是数据管理的标准。只需连接并上传。

  • • 兼容 EVIS 100/130/140 系列,Actera 150 系列,EVIS EXERA 160 系列,EVIS EXERA II 180 系列和 GI/BF/VISERA系列内窥镜.

  • *请注意,有一些例外情况。

  • • HDTV监视器具有16:9和16:10输出。与模拟,HD-SDI和DVI输出兼容。

 CV-170

规格参数

电源

电压

100-240 V AC(NTSC)/220-240 V AC(PAL);±10%以内

频率

50/60 Hz;±1 Hz以内

额定输入

200 VA

尺寸

外形尺寸(W x H x D)

295 x 145 x 425 mm

重量

11.0 kg(来源:成贯仪器)

分类

(医疗电气设备)

防触电保护类型

Class I

所应用零件的电击防护等级

取决于应用部分。另请参阅应用部分(摄像头或内窥镜)。

防爆等级或防护

图像处理装置应远离易燃气体。

观察

检查灯

LED灯

模拟高清电视信号输出

可以选择

RGB(1080/60I:NTSC)/(1080/50I:PAL)或 YPbPr(1080/60I:NTSC)/(1080/50I:PAL)输出

模拟SDTV信号输出

VBS兼容(480/60I:NTSC)/(576/50I:PAL),Y/C(480/60I:NTSC)/(576/50I:PAL),和RGB(480/60I:NTSC)/(576/50I:PAL);同时输出。

数字信号

输出可以选择HD-SDI(SMTPE 292M),SD-SDI(SMPTE 259M)和DVI(WUXGA,1080p或SXGA).

白平衡调节

使用前面板上的白平衡按钮可以进行白平衡调节。

标准色输出

可以显示“彩条”或“50%白”屏幕。

色调调节

可以进行以下色调调节。

• 红色调节:±8次 • 蓝色调节:±8次 • 色度调节:±8次

自动增益控制(AGC)

当由于内窥镜的远端距离物体太远而导致光线不足时,可以对图像进行电子放大。

对比度

可以将图像对比度设置为以下三种模式之一(N,H,L)。

• N(正常):正常图像

• H(高):与正常图像相比,黑暗区域更暗,明亮区域更亮。

• L(低):与正常图像相比,黑暗区域更亮,明亮区域更暗。

降噪

噪声通过图像处理进行校正。

测光

可以使用前面板上的“测光模式”开关选择自动光圈模式。

• 峰值:图像的亮度根据图像最亮处进行调节。

• 平均:图像的亮度根据图像的平均亮度进行调节。

图像增强设置

图像的形态和边缘可以被电子增强,以增加图像的锐度。根据用户的设定,可以选择构造强调或轮廓增强。

• 构造增强:增强图像中精细图像的对比度.

• 轮廓增强:内窥镜图像轮廓的增强。

切换增强模式

可以从3个级别(1、2和3)中选择增强级别。

图像尺寸选择

内窥镜图像的尺寸可以使用键盘上的“IMAGE SIZE”键更改。

冻结

使用内窥镜或键盘上的“FREEZE”键冻结内窥镜图像。

预冻结

从冻结操作之前的设定时间段内拍摄的图像中选择模糊程度最低的图像并显示。

NBI观察

这是使用窄带观察光的光学数字观察之一。

重置为默认值

以下设置可以重置为默认设置。

•色调 •测光模式 •图像增强模式 •图像尺寸 •对比度 •冻结 •释放指数 •电子放大 • 光学数字观察 •箭头指针 •秒表 •屏幕上的字符 •亮度

遥控

可以控制以下辅助设备(仅指定型号)。

•DVR •视频打印机 •图像存储系统 •冲洗泵 •内窥镜二氧化碳调节装置

文档

患者数据

内窥镜图像画面中可以显示以下数据。

•患者编号 •患者姓名 •性别 •年龄 •出生日期 •记录日期(时间,秒表) •注释

显示记录状态

下列辅助设备的记录状态可以显示在监视器上。

•便携式存储器和内部缓冲器 •DVR •视频打印机 •图像存储系统

显示图像信息

可以在监视器上显示以下数据。

•结构增强等级 •轮廓增强等级 •缩放比例 •色彩模式

预先注册患者数据

最多可以注册50个患者的数据。

•患者编号 •患者姓名 •性别和年龄 •出生日期

便携式存储器

存储器

MAJ-1925(OLYMPUS)

记录格式

•TIFF:无压缩 •JPEG(1/5):大约1/5压缩 •JPEG(1/10):大约1/10压缩

记录影像数量

•TIFF:大约227张图片 •JPEG(1/5):大约1024张图片 •JPEG(1/10):大约2048张图片

内存备份

用户设置

最多可以注册20个用户设置。

记忆所选设定

即使关闭视频系统中心,以下设置也会保存在内存中。

•色调 •测光模式 •图像增强模式 •色彩增强模式 •对比度 •AGC •色彩模式 •白平衡 •亮度调整方法 •亮度 •送风

记忆所选设定

寿命:5年(来源:成贯仪器)
