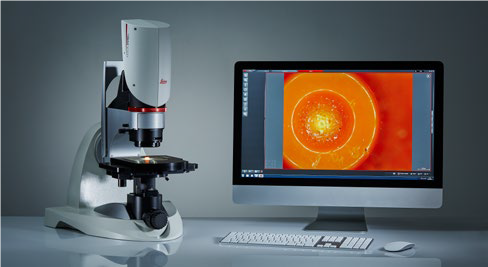

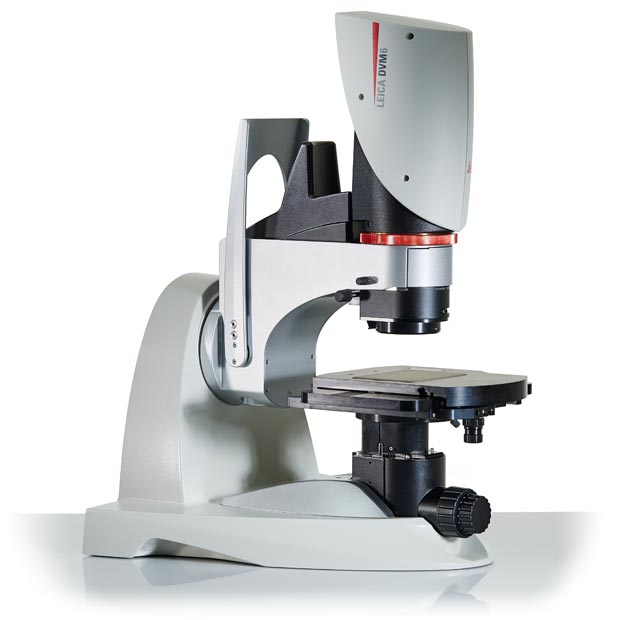

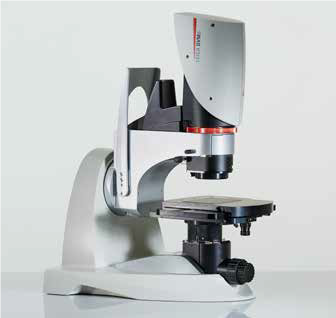

Leica DVM6数码视频显微镜
和长时间的搜索说再见
无论您从事的是质量保证、失效分析、研发还是取证的工作,Leica DVM6视频显微镜都提供能快速、可靠和易用的解决方案。
有了DVM6,任何人都能成为显微镜应用专家。
易于使用
从宏观到微观只需一个步骤:
• 由于具有16:1宽变焦范围,可以快速改变放大倍数。
• 从放大倍数12x至4,740x无缝操作*,单手操作更改物镜。
• 持续对焦,采用简单的单手倾斜。
* 基于1:1显示(1000万像素)
出色的图像质量
通过更清晰的图像看到更多内容:
• 采用高分辨率1000万像素摄像头,发现更多细节信息。
• 通过一流光学装置看到高分辨率的图像。
• 通过图像预览功能单击获取高清图像。
傲人的结果
依靠智能自动化:
• 智能软件 – 每个需求的测量工具。
• 一键获得2D和3D测量报告。
• 轻松重现结果 – 系统设置保存每个图像,例如位置、放大倍数和照度。
易于使用
从大型图片放大到小细节只需一瞬。即使物镜变化也不会打断您的工作流程。Leica DVM6操作简单,并可节省您检查各种样品的时间。本解决方案可使所有用户在少的培训下马上开始工作。

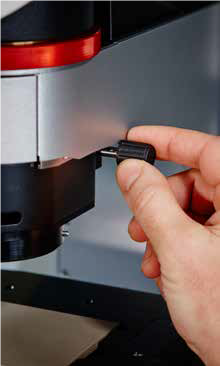

物镜变化:插入与观察
轻松推入物镜,获得不同的放大倍数。只需简单的单手操作,无需进行额外调整,如软件设置和布线,因为齐焦物镜可保持样品聚焦。
PLANAPO物镜:
• PlanAPO FOV 43.75:物镜视野(45 mm FOV对角线)
• PlanAPO FOV 12.55:在大工作距离下(33mm),获得放大倍数范围(40x-675x)的试验台。
• PlanAPO FOV 3.60:获得分辨率的理想选择(425 nm 分辨率时放大倍数2,350x)。
转台:改变您的视角

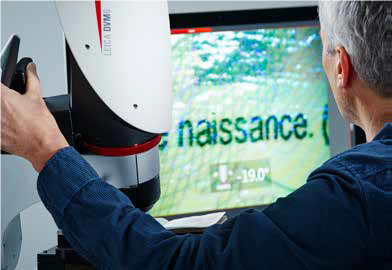

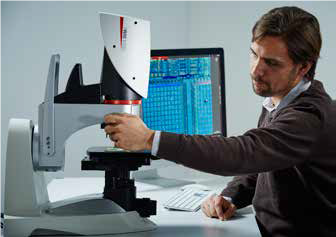

您可以轻松地单手倾斜观察角,便可只将注意力用在监视器上进行样品研究。在默认情况下,倾斜轴与焦点对准,因此在-60°至+60°的任何角度,您可以看到样品永远在焦点以内。旋转载物台从全新的视角观察样品,有助于您找到要找的细节信息。
16:1变焦范围:极端放大倍数多样性
只需一个旋转动作,您便可以看到16倍的放大比例,高放大倍数达到2350倍。Plan APO校正变焦光学装置的实际放大倍数会显示在监视器上,为您的成像条件提供完美的参考。
汽车部件1:1放大 汽车部件16:1放大
高清图像质量
为了获得真正清晰的图像,您需要出色的光学装置、各种照明选项及一台高性能摄像机,以便拍摄颜色自然的图像。Leica DVM6可提供所有以上部件。
光学装置
Leica的数字图像和光学图像一样出色。Leica Microsystems是光学行业的先锋和精密显微成像的世界领先企业。公司的历史及那股提供高细节度和清晰度样品图像的激情可追溯到160多年前。Leica工程师不但消除了光学像差,还不断争取获得更的高分辨率 – 有了DVM6,这一切在瞬间就能体会得到。
可获得如实结果的超高分辨率摄像机
与利用插值和耗时像素移动的视频显微镜不同,DVM6的核心包含一个本地1000万像素摄像机。每秒30帧以上的快速实时图像显示可让您的手和肉眼协调,以确保操作的舒适。将摄像机与变焦模块相结合,则可提供完善的污染防护。
照明:揭示隐藏的细节信息
您的照明选择决定了您看到的内容。您可以根据样品、应用和任务选择不同的集成LED照明选项。在粗糙表面全部或部分使用环形光,或者为扁平反射样品选择同轴照明。您还可以将照明模式结合起来,以揭示您以前从未见过的细节。
同轴光提供:
• 观察扁平反射样品时,用于明/暗控制的四分之一波片控制。
• 减小对比度,以强调轻微不平整性,例如划痕。
全部四段的环形光。 调整减小对比度。
金属切割(镀锡铜)650x减小对比度。金属切割(镀锡铜)650x环形光段。四分之一波片调整。
傲人的结果
有了Leica DVM6,您便有了可依靠的智能自动化:与所有相关的参数一起整体复制任何图像。视频显微镜不仅能快速产生清晰的图像,还能自动为您保存所有系统设置。这有助于您加速整个工作日的众多流程,尤其是重复任务。如果有多位操作员共享您的显微镜,编码功能也可确保每位用户提供相同质量的数据。
编码系统:大限度地减少错误
为了帮助防止错误,Leica DVM6的所有关键功能皆有传感器监控。编码元素包括:
•XY载物台,手动或自动
•聚焦驱动(粗调/精调),手动或自动
•XY载物台旋转,-180°至+180°无极调节
•倾斜角,-60至+60°连续可调
•连续放大
•物镜类型
•照明类型和强度
•可选附件
一键高效归档

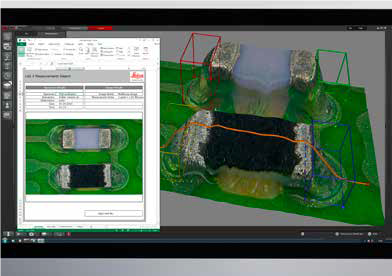

您可以采用LAS X软件轻松地在图像内创建二维测量、三维分析和动画。通过单击将结果导出到Excel报告模板。由于变焦位置和物镜是无缝读取,且应用了正确的校准,每个图像的准确测量值都值得依赖。另外,显示总放大倍数始终会与每个图像一起保存。
智能软件:您的自动驾驶仪
Leica应用套件(LAS)X支持Leica DVM6的所有优点:快速、简单和可靠。实用功能每天都可为您提供帮助:
我是否可以轻松地提高样品的图像质量?可以,“图像预览”功能会为您提供六种不同的建
议。
我是否可以复制早前的图像条件?可以,您只需选择图像,并使用“参数调用”功能复制所有设置。
我是否可以处理反射非常明亮的样品?可以,高动态范围(HDR)会为您提供平衡的图像,即使在活动物体图像中也能同时显示曝光的明暗部分。
我是否可以在大样品区域创建高分辨率的三维图像?可以,LAS X允许您将三维图像延伸到整个XY扫描区域(几乎无大小限制)。
易于获得高景深图像

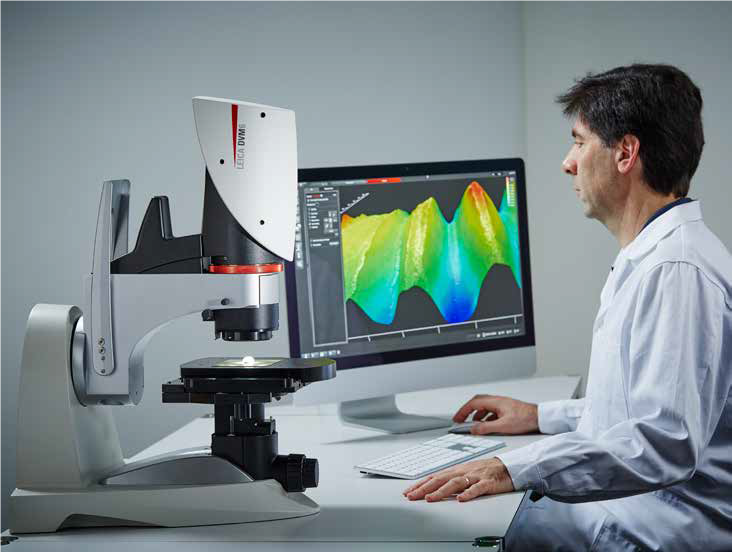

• Z轴:系统检测各种焦平面内的一系列图像,并从图像堆栈自动计算全聚焦图像,其中在清晰聚焦内显示所有元素。这种全聚焦图像包含每个像素的高度信息。因此,还可以将其视为三维模型,以分析表面结构和进行测量。
• Live Image Builder:如果无需三维图像,可以使用Live Image Builder实时生成高景深图像。操作员开始捕捉图像,并能在移动穿过聚焦范围的同时于屏幕上看到图像是如何构成的。
• 数字融合:为Leica DVM6提供另一类选项,以生成同类图片。数字融合技术将高分辨率与大景深相结合(通常与其他系统权衡),以获得完美图像。这便提供了从不同角度视图的优势。

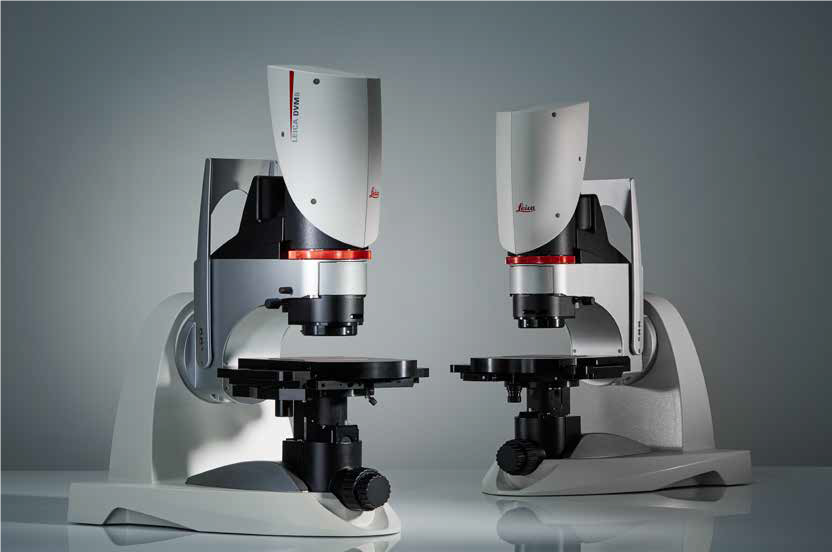

找到您的配置
为了帮助您找到符合您的应用和预算需求解决方案,Leica显微系统提供了三种不同配置的Leica DVM6。
您是否需要高分辨率图像和应用多样性?
LEICA DVM6C
•将手动XY轴载物台编码,以便测量载物台行程
•通过集成测量系统进行手动聚焦
•软件包,包括图像采集和管理、二维测量和注解、用于XY轴全景的LiveImageBuilder和高景深图像
您是否在寻找多聚焦图像和三维分析?
LEICA DVM6S
•将手动XY轴载物台编码,以便测量载物台行程
•用于自动三维图像叠层的自动聚焦(也可以手动聚焦)
•软件包,包括图像采集和管理、二维测量和注解、用于XY轴全景的LiveImageBuilder、高景深图像和具有三维视图和三维测量的多聚焦图像
您也喜欢以高分辨率扫描更大区域吗?
LEICA DVM6A
•采用手动粗定位的自动精密XY轴载物台
•用于自动三维图像叠层的自动聚焦(还可以手动聚焦)
•软件包,包括图像采集和管理、二维测量和注解、高景深图像、自动聚焦功能、具有三维视图和三维测量的多聚焦图像以及二维和三维自动XY轴全景
现在就购买LEICA DVM6视频显微镜
… 享受多样性带来的优势
•为个人应用需求和预算提供三种配置
•适用重达2kg的不同类型和大小样品、其行程为60mm的系统
•无需专门的显微镜专家
…让每个人都能容易地使用显微镜
•便于使用的稳健仪器
•用户界面简单易懂
•周期性任务的软件功能确保用户之间具有相同的数据质量
•个人显微镜工作空间安排的灵活性和适用人机工程学
…优化报告
•采用预先配置的Excel模板进行简单报告
•来自不同用户和样品的可靠检查结果
•二维或三维表面的综合分析和测量报告
…活动系统解决方案
•基于Windows的系统,简单的网络集成并与大多数PC硬件品牌兼容
•开箱即用的方案,仅需一根电源线和USB电缆运行准备即可就绪,维护方便
•低培训要求和在岗培训成为可能
•LAS X升级或额外软件模块可使您的系统保持新状态
规格参数
系统配置 | DVM6 C | DVM6 S | DVM6 A |
(来源:成贯仪器) | 全手动,编码 | 标准,自动聚焦驱动 | 高级,自动聚焦驱动和自动XY轴载物台 |
DVM6变焦模块 | ✔ | ✔ | ✔ |
转台 | ✔ | ✔ | ✔ |
XY轴载物台 | 手动 | 手动 | ✔ |
聚焦驱动 | 手动 | ✔ | ✔ |
LAS X软件 | |||
参数调用 | ✔ | ✔ | ✔ |
HDR | ✔ | ✔ | ✔ |
图像预览 | ✔ | ✔ | ✔ |
自动聚焦 | — | ✔ | ✔ |
多重聚焦图像 | 手动 | ✔ | ✔ |
三维表面图像 | — | ✔ | ✔ |
XY轴拼接 | 手动 | 手动 | ✔ |
XYZ轴拼接 | 手动(非三维) | 手动(非三维) | ✔ |
注释 | ✔ | ✔ | ✔ |
二维测量(距离、面积和角度) | ✔ | ✔ | ✔ |
三维测量(距离、面积、角度、轮廓和体积) | — | ✔ | ✔ |
变焦模块
摄像头 | 图像传感器 | 1/2.3"CMOS,3664 x 2748像素 |
图像分辨率 | 2MP(1600 x 1200)5MP(2592 x 1944)10MP(3664 x 2748) | |
帧速率 | 37帧/秒@1600x1200活动物体图像 | |
自动聚焦 | 传感器 | 基于CMOS的传感器 |
选项 | 局部或全局 | |
模式 | 单一自动聚焦,连续自动聚焦 | |
可变光圈 | 自动,软件控制 |
物镜*(*) | 根据ISO/DIS 18221 | ||
PlanAPO FOV 43.75 | 工作距离:60 mm | 放大倍数:190:1 | 分辨率:415 lp/mm |
PlanAPO FOV 12.55 | 工作距离:33 mm | 放大倍数:675:1 | 分辨率:1073 lp/mm |
PlanAPO FOV 3.60 | 工作距离:5 mm | 放大倍数:2350:1 | 分辨率:2366 lp/mm |
转台
倾斜角 | ±60° | 编码和显示倾斜角。 |
操纵 | 单手(重量补偿) | |
原位置的0°索引。 |
XY轴载物台 | 聚焦驱动 | ||
移动范围 | 70 mm x 50 mm | 移动范围 | 60 mm |
分辨率 | 1 μm | 分辨率 | 0.25 μm(自动) 0.50 μm(手动) |
旋转 | ±180° | ||
试样重量 | 2 kg |
照明 | 可选配件 | ||
环形光 | 集成于DVM 6的物镜 | 环形光转接装置 | 扩散器 |
LED光源,软件控制 | 低角度转接装置 | ||
4段可切换 | 偏振 | ||
同轴光 | 在转台内集成,可用于FOV 12.55和FOV 3.60物镜。 | DVM6的BLI | 透射光插入XY轴载物台 |
LED光源,软件控制 | 手动/脚踏开关 | ||
透射光 | XY轴载物台无电缆插入(可选) | 接口模块 | DVM6变焦模块连接到Leica(M系列)聚焦柱 |
LED光源,软件控制 | 旅行携带箱 |
