用于超声内镜下穿刺术的凸阵扫描式超声内镜的标准扫描法


2021/9/11 9:12:50 发布者:admin


标准扫描法

扫描线路的总结

显示凸阵扫描式超声内镜的标准扫描线路

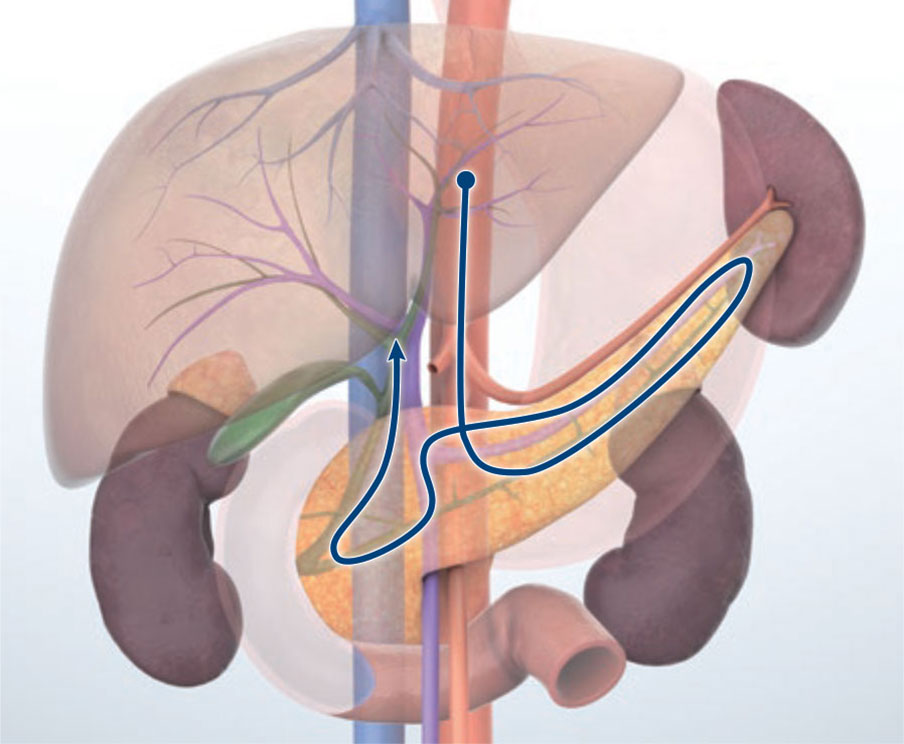

经胃(主动脉线路)               经胃(门静脉线路)

经胃(主动脉线路) 经胃(门静脉线路)

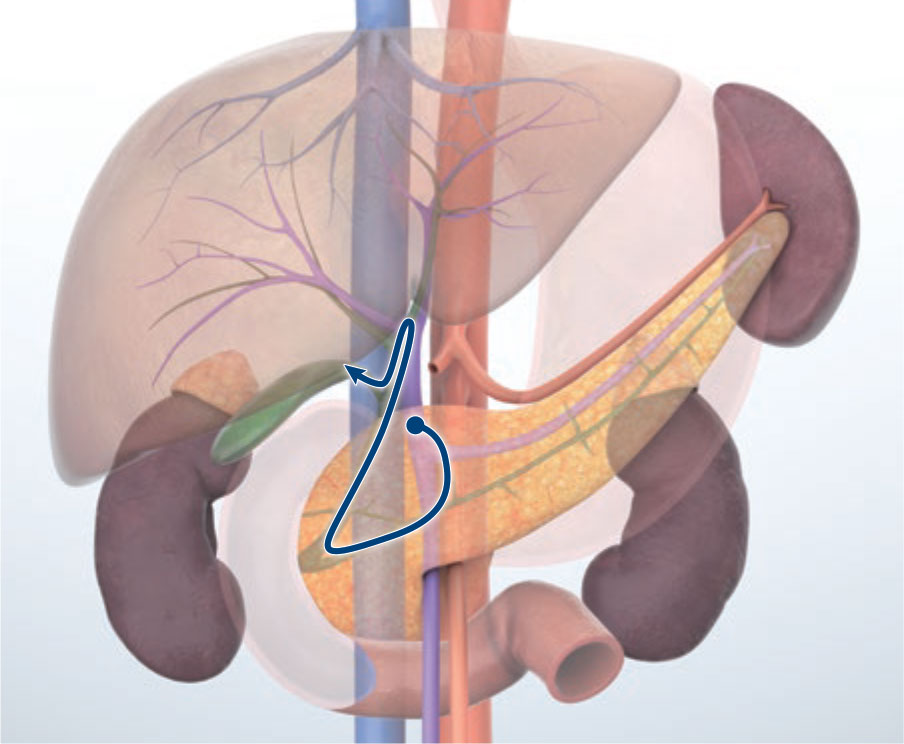

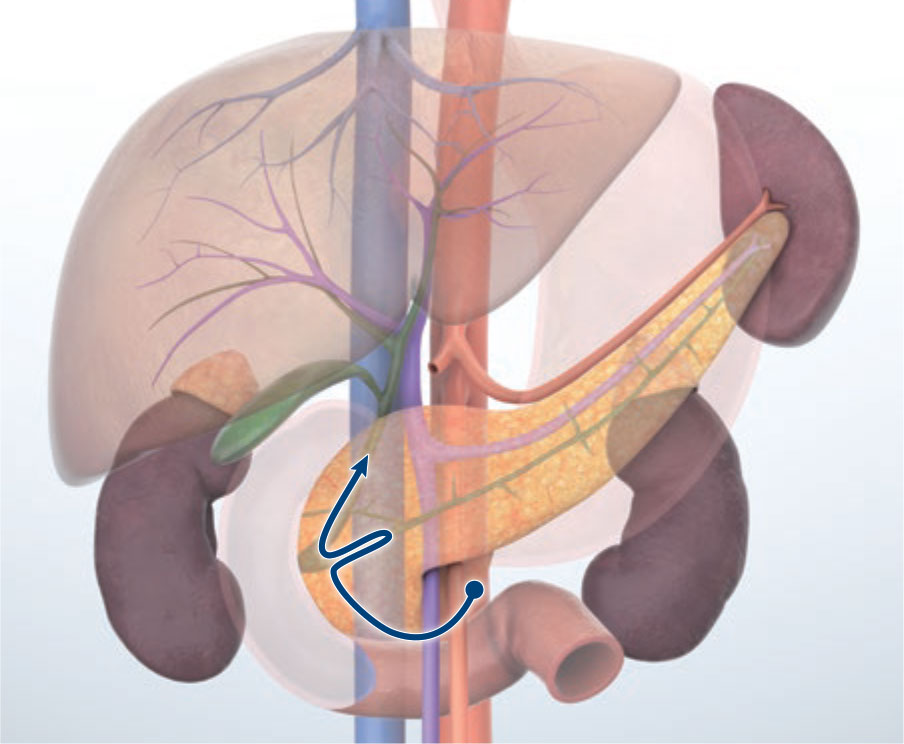

经十二指肠球部                 经十二指肠降部

经十二指肠球部 经十二指肠降部

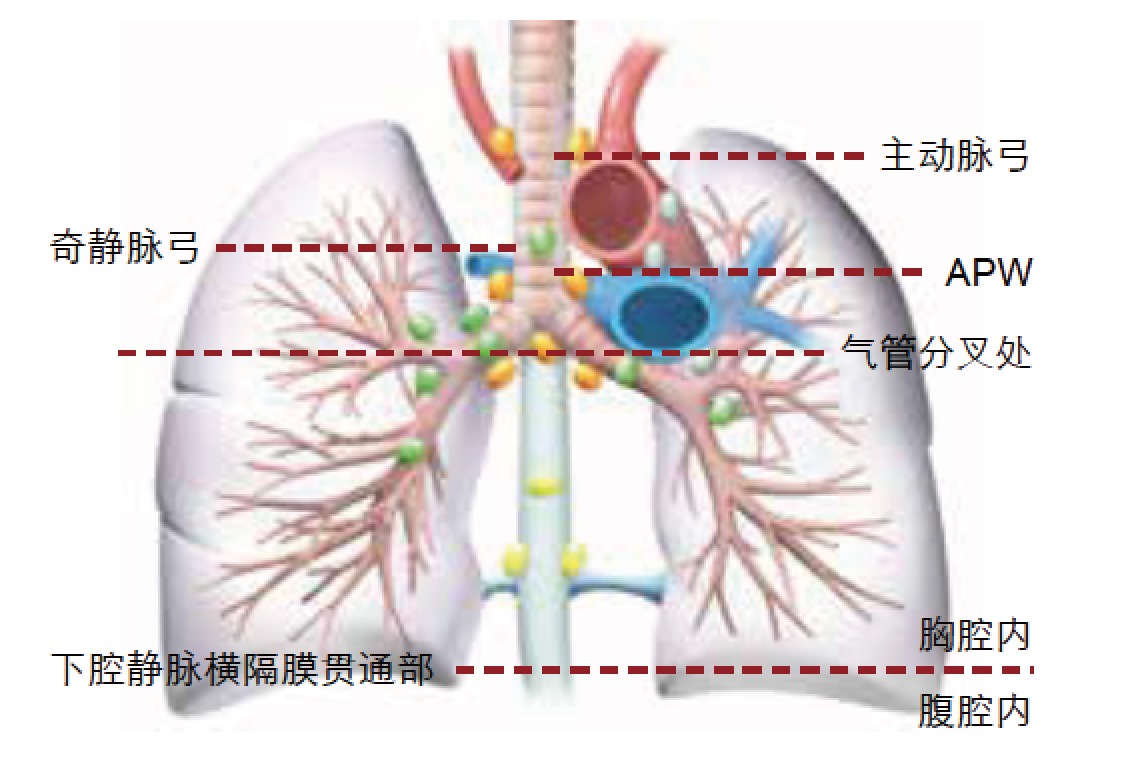

食道周围的解剖

食道周围的解剖


进行手术的人员与内窥镜操作部的朝向、旋转

使用凸阵扫描式EUS扫描对象物体时,重点在于扭转内窥镜。本手册将向右旋转作为顺时针旋转,将向左旋转作为逆时针旋转。振子朝向背侧时,通过顺时针旋转观察体腔左侧,通过逆时针旋转观察体腔右侧。

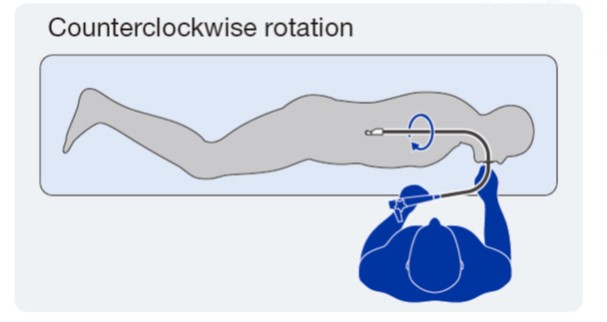

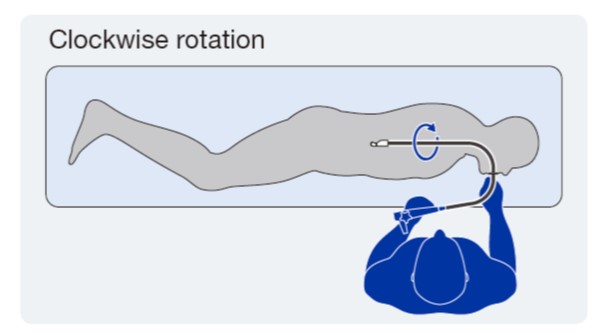

顺时针旋转                  逆时针旋转

顺时针旋转逆时针旋转

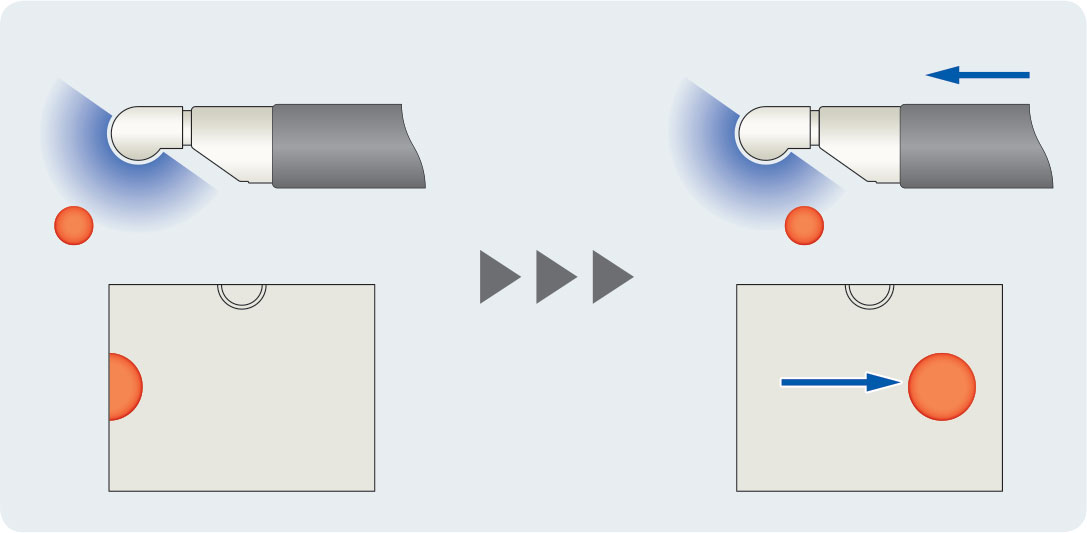

内窥镜与目标对象之间的相关性

推进内窥镜时,超声图像上的目标对象将向右移动。此外,由于振子是安装在内窥镜的仰角方向,因此只要施加仰角,振子将靠近目标对象,超声图像上的目标对象将朝上方移动。

超声图像上的目标对象将向右移动超声图像上的目标对象将朝上方移动


术语

Ao

Aorta

主动脉

SMV

Superior Mesenteric Vein

肠系膜上静脉

IVC

Inferior Vena Cava

下腔静脉

IMA

Inferior Mesenteric Artery

肠系膜下动脉

PV

Portal Vein

门静脉

GDA

Gastroduodenal Artery

胃十二指肠动脉

UP

Umbilical Portion

门静脉脐部

Ph

Head of the Pancreas

胰头部

CA

Celiac Artery

腹腔动脉

Pn

Neck of the Pancreas

胰颈部

SA

Splenic Artery

脾动脉

Pb

Body of the Pancreas

胰体部

SV

Splenic Vein

脾静脉

Pt

Tail of the Pancreas

胰尾部

CHA

Common Hepatic Artery

肝总动脉

MPD

Main Pancreatic Duct

主胰管

PHA

Proper Hepatic Artery

肝固有动脉

BD

Bile Duct

胆管

RHA

Right Hepatic Artery

肝右动脉

GB

Gallbladder

胆囊

LHV

Left Hepatic Vein

肝左静脉

CHD

Common Hepatic Duct

肝总管

SMA

Superior Mesenteric Artery

肠系膜上动脉

APW

Aortopulmonary Window

主动脉肺动脉窗
