超声内镜水囊鞘管组装


2021/9/23 20:29:04 发布者:admin



EBUS-Miniprobes : 设备准备

作者:Ralf Eberhardt,医学博士,博士,Thoraxklinik,德国海德堡大学资料来源:DVD-ROM '超声内镜 - 肺癌的诊断和分期',Olympus Europa SE & Co. KG,2013

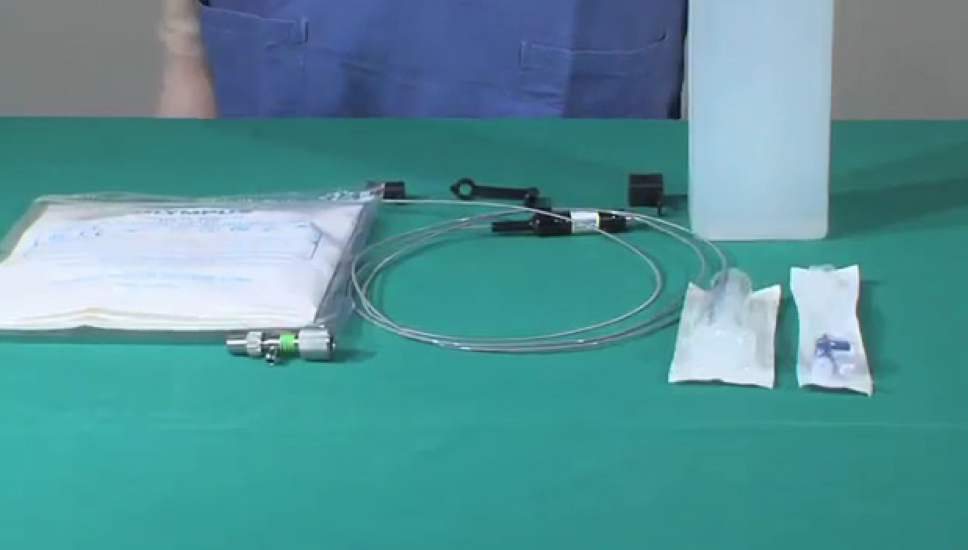

确认以下部件可用

确认以下部件可用

• 微型球囊探头

• 球囊鞘连接器
• 防水帽
• 探头支架
• 球囊涂抹器

• 球囊鞘

• 注射器

• 带三通旋塞的延长管
• 脱气水


超声探头的检查:

小心地用指尖在插入部分的整个长度上滑动。检查是否有任何突出、弯曲、超声传播流体泄漏或其他不规则之处。

小心地用指尖在插入部分的整个长度上滑动

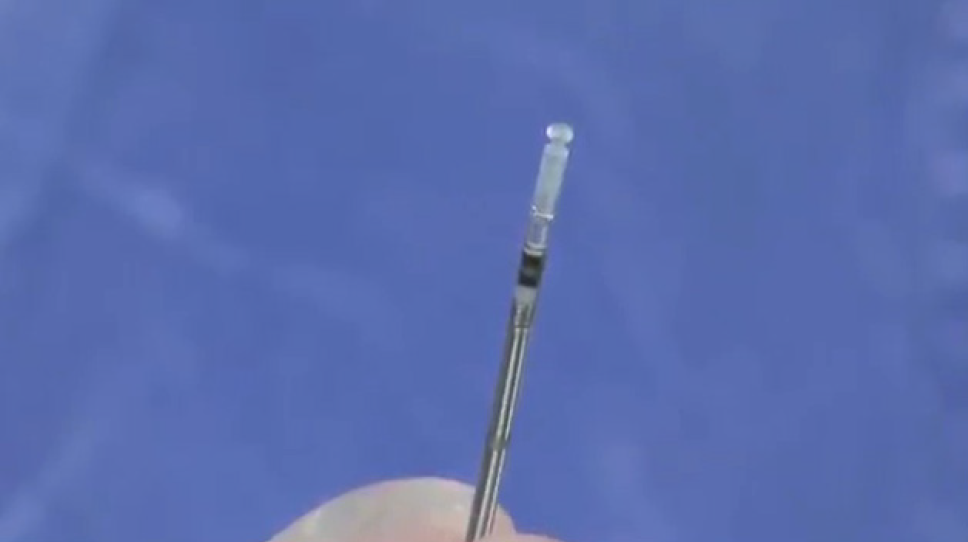

仔细检查探头插入部分透明鞘的远端,以确认超声换能器周围没有气泡。如果存在气泡,请根据“头端与技巧”“去除气泡”部分去除气泡。

去除气泡


确保连接管干燥且没有碎屑。

没有碎屑


球囊鞘的检查:

打开气囊鞘包装。

打开气球护套包装


从无菌包装中取出球囊鞘,取下遮光罩和鞘保护杆。

取出球囊护套

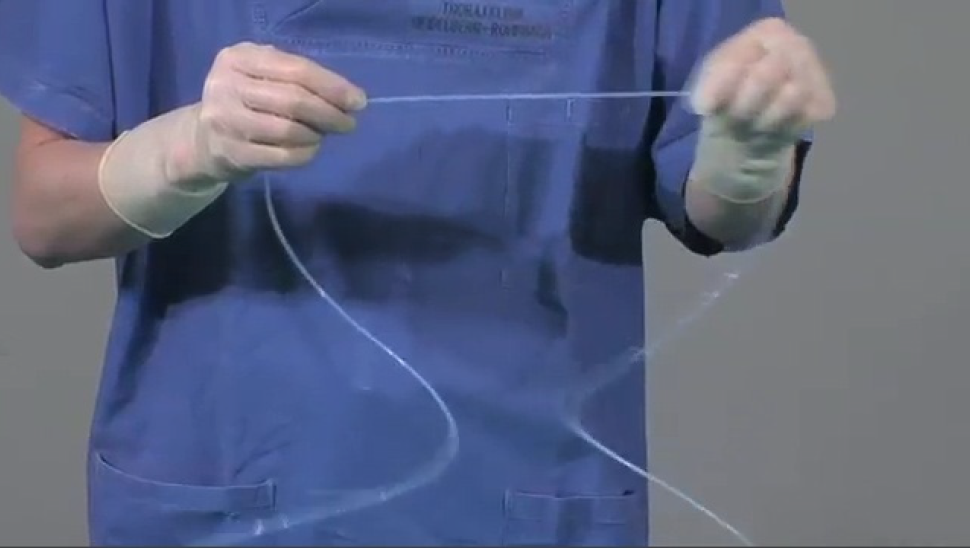

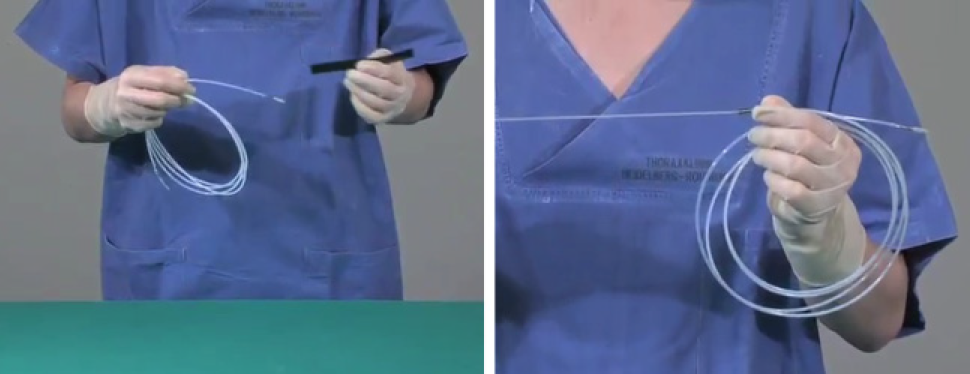

用指尖在气囊鞘的整个长度上滑动,检查是否有压碎区域、过度弯曲或其他损坏。

用指尖在气囊鞘


安装:

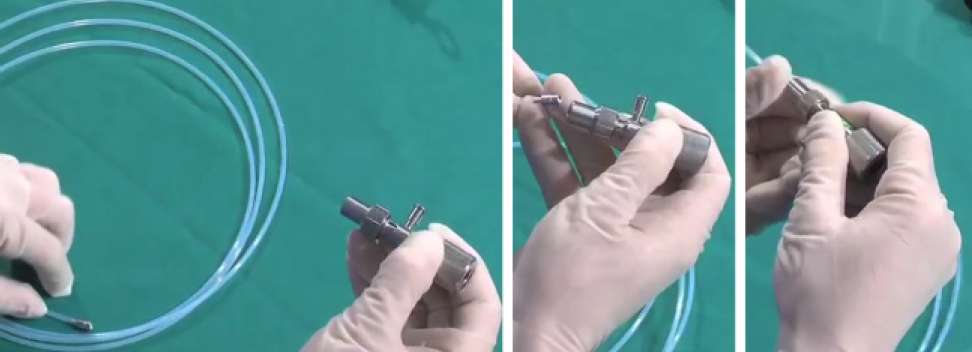

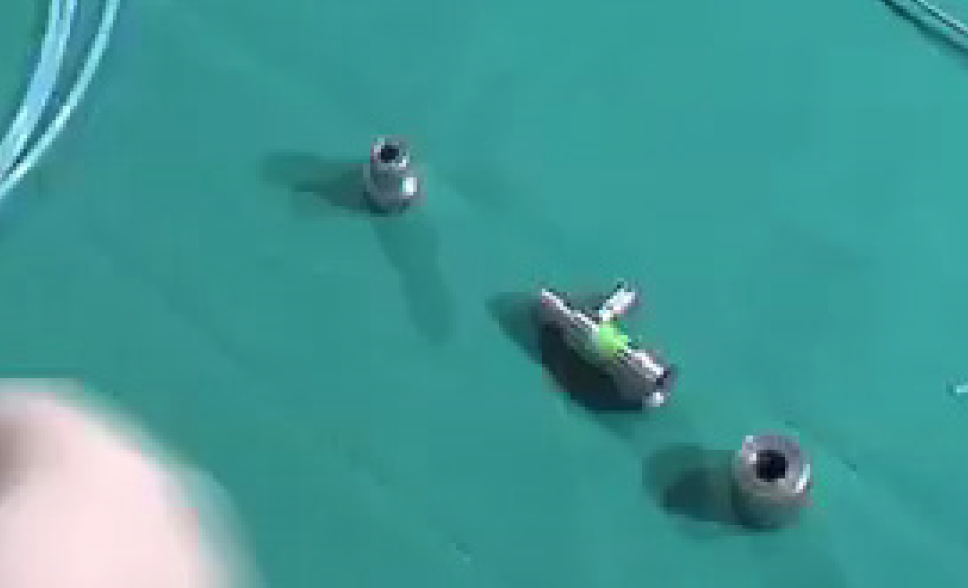

取球囊鞘连接器组件。

取球囊鞘连接器组件

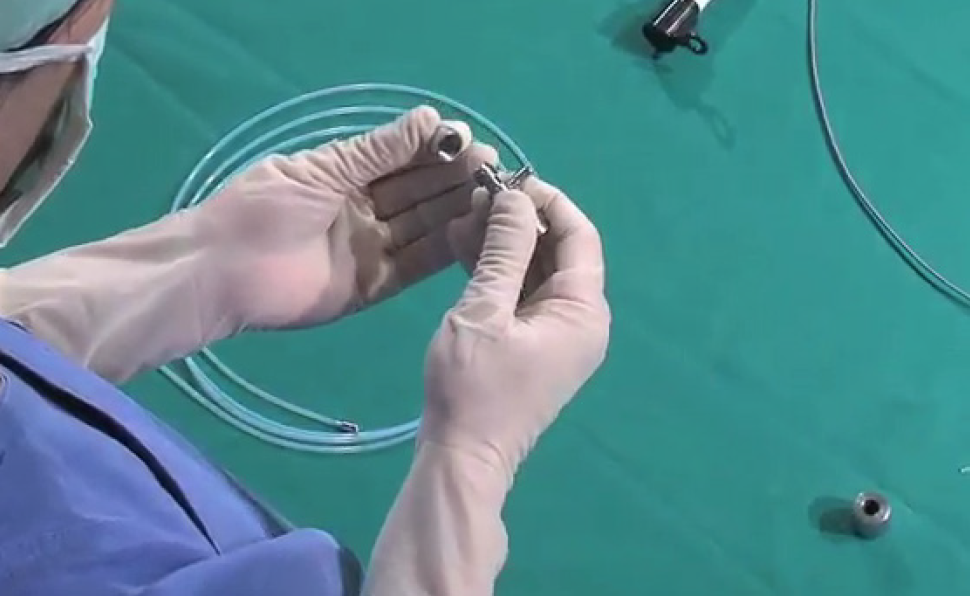

组装鞘连接器,但不要完全拧紧。

组装鞘连接器

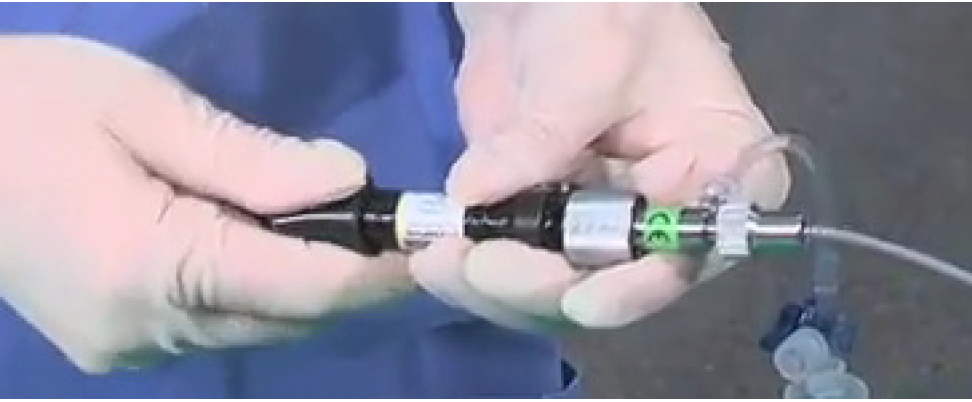

将球囊鞘适配器插入较小的鞘锁定环,直到适配器接触到连接器主体,然后顺时针转动鞘锁定环以将其拧紧。确认气囊鞘牢固地连接到气囊鞘连接器上。

将球囊鞘适配器插入较小的鞘锁定环

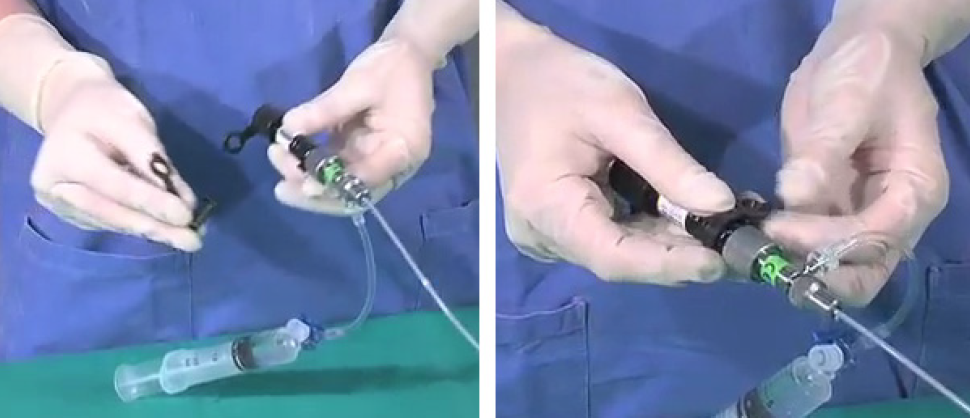

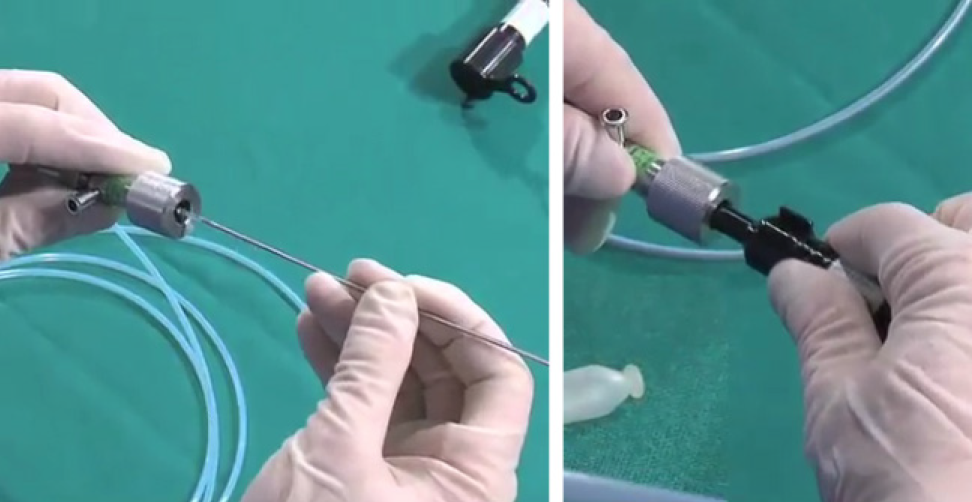

将超声探头插入较大的探头锁定环,直到超声探头的换能器进入球囊。拧紧探头锁定环并确认连接器主体牢固地连接到探头上。

将超声探头插入较大的探头锁定环

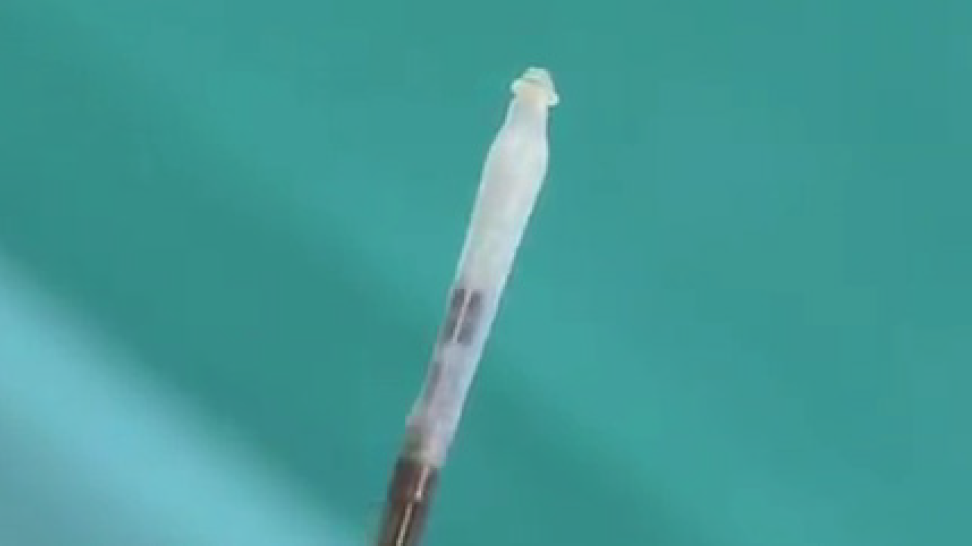

确认探头的超声换能器位于球囊中心的近侧。否则,松开鞘锁定环或探头锁定环,并将超声换能器的位置调整到适当的位置。

确认探头的超声换能器位于球囊中心的近侧

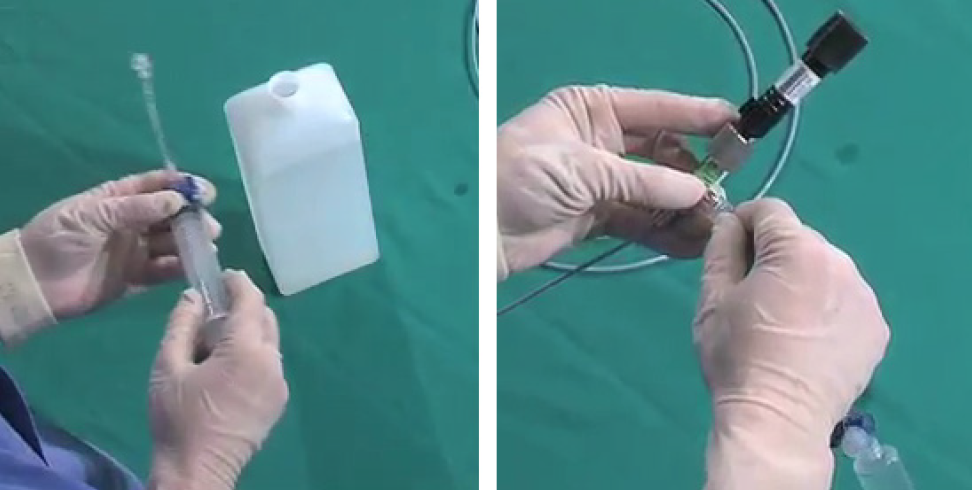

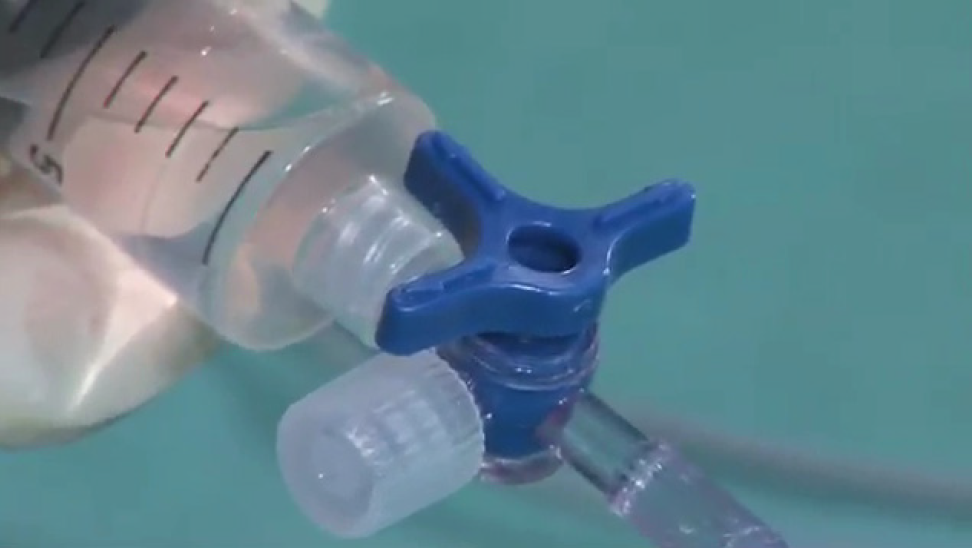

用三通旋塞打开注射器和延长管。用 10 到 15 毫升无菌脱气水填充注射器。将带有延长管和三通旋塞的注射器连接到连接器主体的冲洗端口。

用三通旋塞打开注射器和延长管

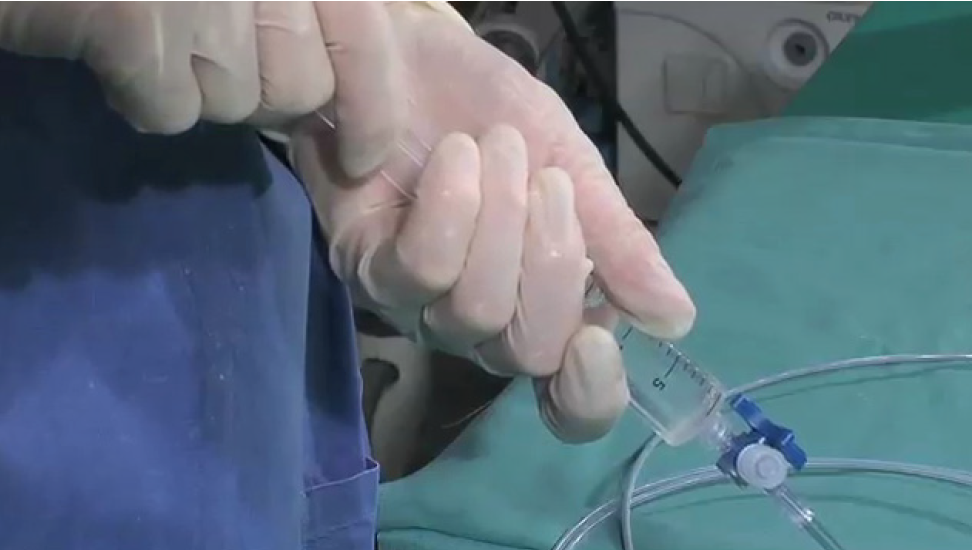

拉动注射器柱塞以从球囊鞘中吸出空气。

拉动注射器柱塞以从球囊鞘中吸出空气


将球囊鞘的远端指向上方。保持注射器指向地板,并将水注入气囊鞘中。

将球囊鞘的远端指向上方

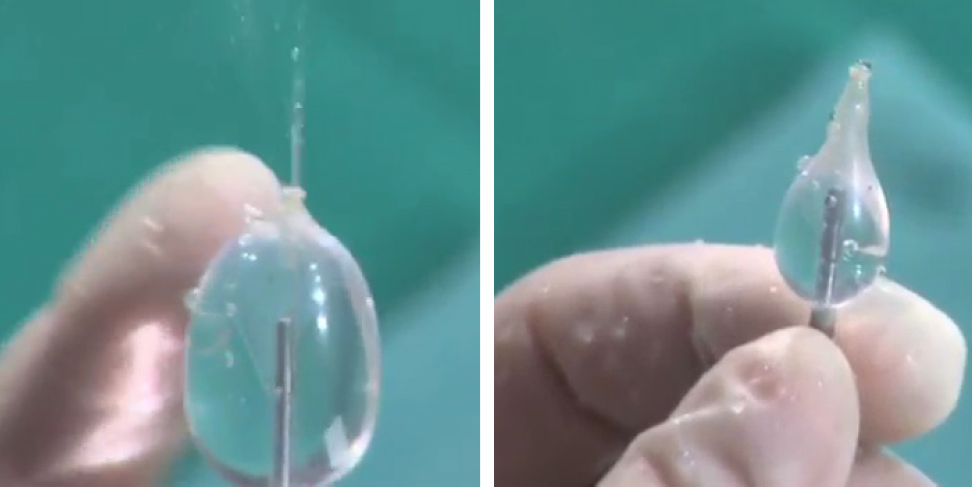

继续将水注入气囊鞘中,直到所有气泡都逸出,然后拉动注射器柱塞以放气气囊。

继续将水注入气囊鞘中

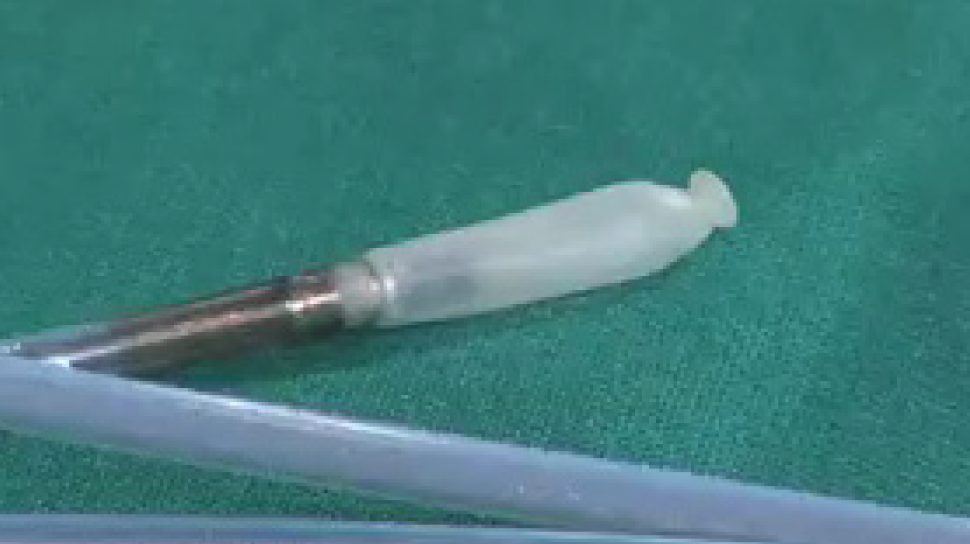

将球囊的远端尽可能靠近尖端。将尖端压向球囊涂抹器。确认球囊的 O 形环部分连接到远端尖端的凹槽。

将球囊的远端尽可能靠近尖端

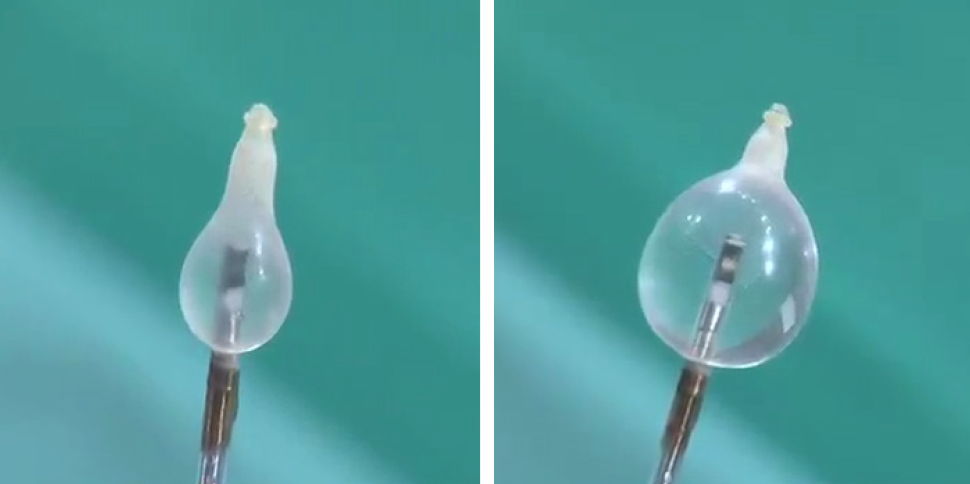

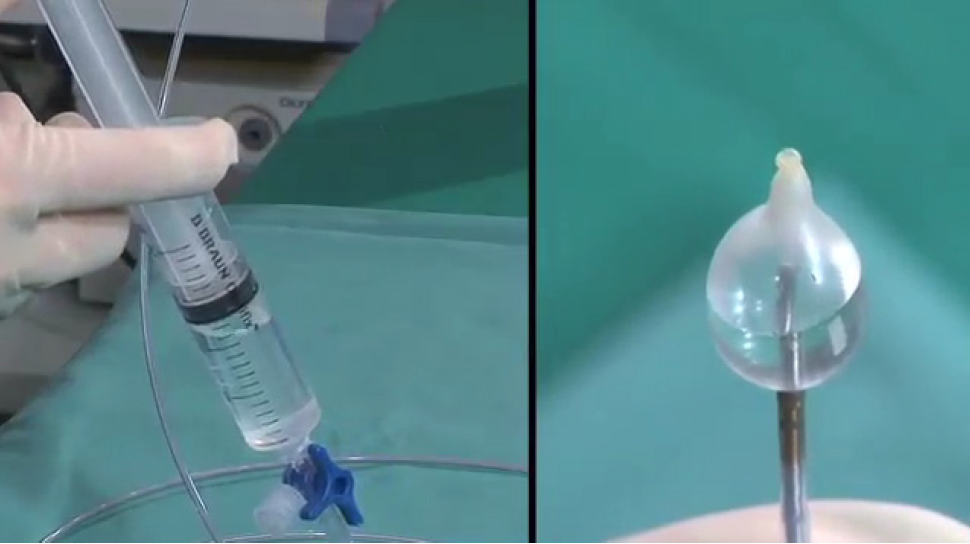

通过推动注射器柱塞给气囊充气。灌输约。10毫升水。确认球囊鞘和超声探头球囊鞘连接器部分没有漏水。

通过推动注射器柱塞给气囊充气


如果漏水,请使用备用气囊鞘,使用前彻底检查。

请使用备用气囊鞘


拉动注射器柱塞使气囊放气。转动三通旋塞停止进水。

三通旋塞


内窥镜系统检查:

将探头支架连接到超声探头

将探头支架连接到超声探头。


取下防水帽

取下防水帽。

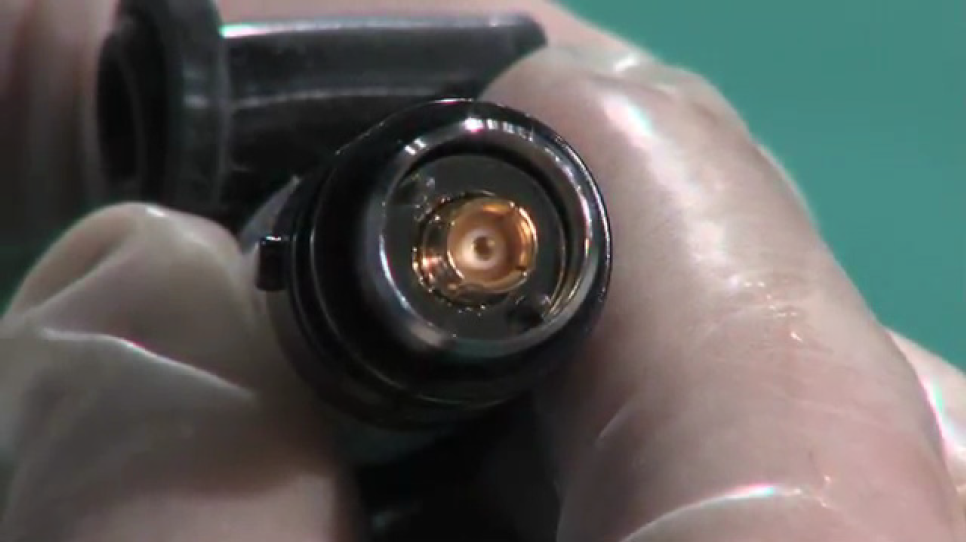

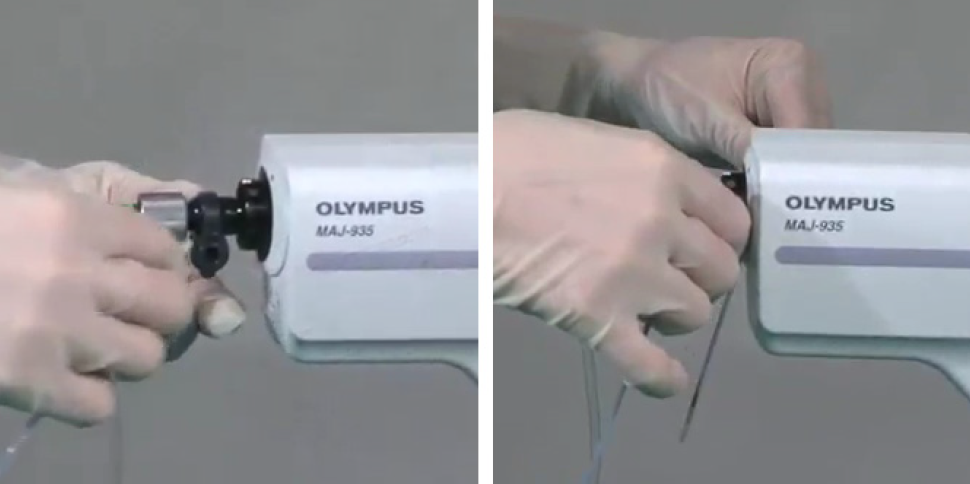

将探头的触针朝上

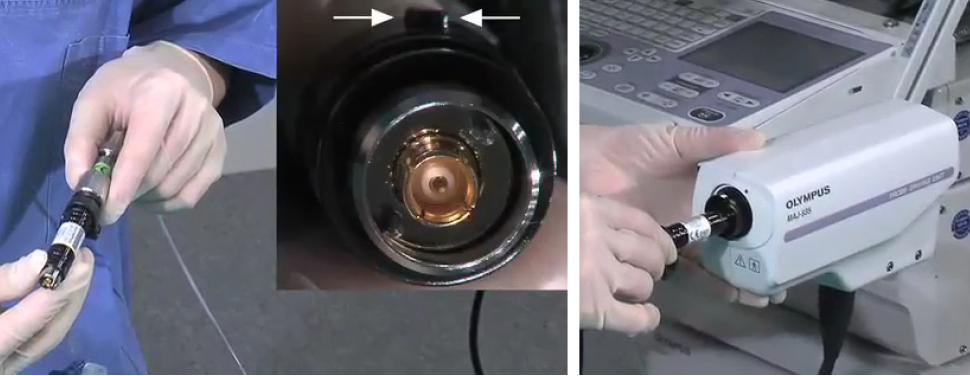

将探头的触针朝上,将探头插入驱动 nit。

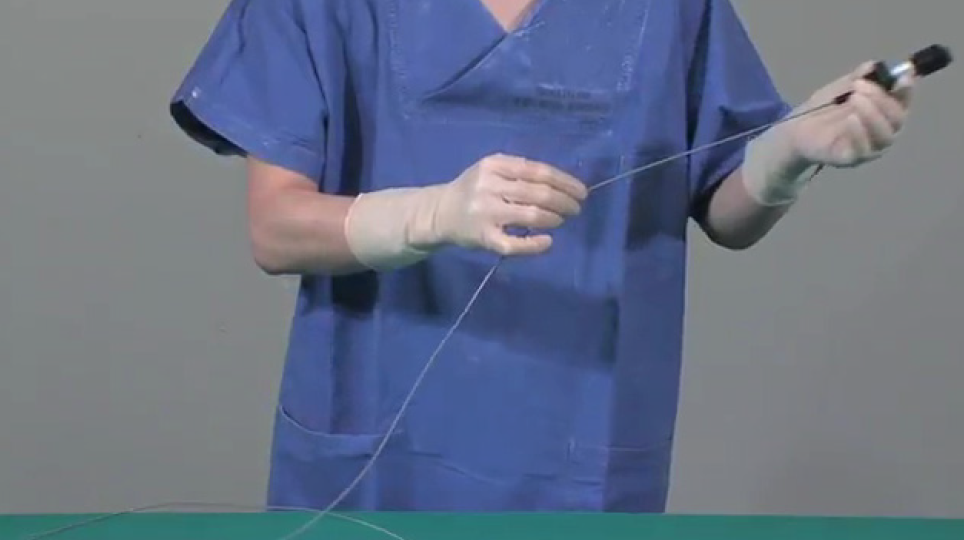

将超声探头的远端穿过探头支架

将超声探头的远端穿过探头支架。确保探头的远端指向下方。


打开内窥镜超声中心

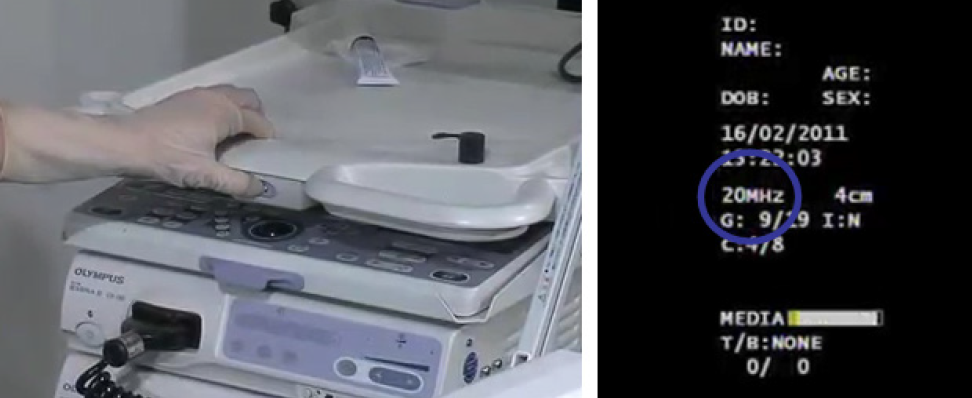

打开内窥镜超声中心。确认监视器上显示 20 MHz。

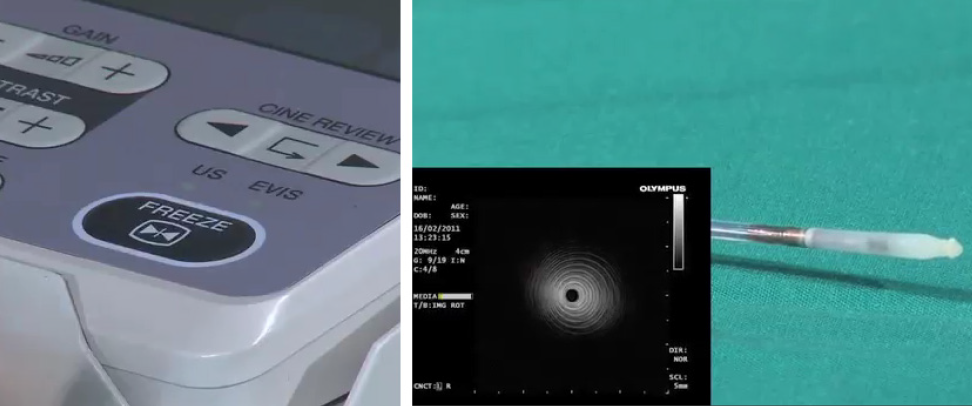

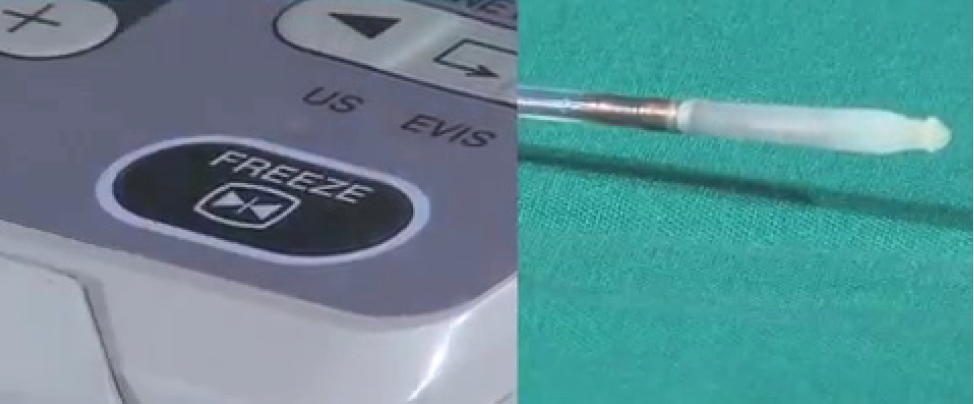

按“冻结”开关激活微型探头

按“冻结”开关激活微型探头。确认超声换能器正在旋转,并且显示器上出现多重回波图像。


按下“冻结”开关停止探头旋转
检查后,按下“冻结”开关停止探头旋转。
