对于某些应用,例如汽车,飞机或发电厂的生产和维护,质量控制和可靠性保证以及安全和健康检查,具有精确校准的准确可靠的图像数据非常重要。
数码显微镜,即无目镜的显微镜和数字照相机检测器,正在吸引各行各业的广泛技术应用,例如汽车,航空航天,精密工程,微电子和医疗设备。这些应用的示例是在制造,组装,质量控制和故障分析过程中快速简便地记录零件和样品。数码显微镜可以快速采集经过校准(即精确量化)的高质量数字图像。可以轻松分析图像以进行测量,注释和以标准格式存储,以供以后在报告,演示文稿和出版物中使用。
如果精度,准确性,可靠性和效率对您的工作领域至关重要,则可以从此技术报告中了解更多关于Leica DVM2500数码显微镜如何对您的日常工作有益的信息。
Leica DVM2500具有以下优点:
·2维和3维的可靠图像数据
·实时指示操作过程中的精确校准
·随每个图像存储的准确校准数据
·在大放大倍率范围内轻松快速地获取图像
这些优点使Leica DVM2500易于使用且用途广泛,使用户能够实现快速的工作流程。它还提供具有高度完整性的图像数据。下面描述实现这些优点的方式。
为了确保图像分析可得出准确的测量和定量数据,每张图像都直接记录了精确的校准数据(通常在x,y和z方向上的尺寸)以及关键参数(例如,放大倍数和相应的比例尺)。
通常,用户通过使用特定的物镜和变焦镜头设置来确定整体放大倍率,从而获取图像。对于Leica VZ系列变焦镜头,有一些单击停止位置,这些位置指示已校准的放大倍率值。如果在操作过程中用户应该碰巧选择介于单击停止位置之间的缩放设置,则图像中的比例尺将通过显示像素单位而不是距离(mm或μm)来反映这一事实。然后以这种方式将校准数据与存储的图像一起记录。另外,Leica VZ变焦镜头具有一个发光二极管(LED),只要变焦处于校准的喀嗒声位置,它就会发蓝光。图1显示了Leica DVM2500 徕卡VZ700 C变焦镜头在单击停止位置内外均具有变焦设置的情况下操作。
图1a–b:在徕卡VZ700 C变焦镜头上操作的Leica DVM2500:

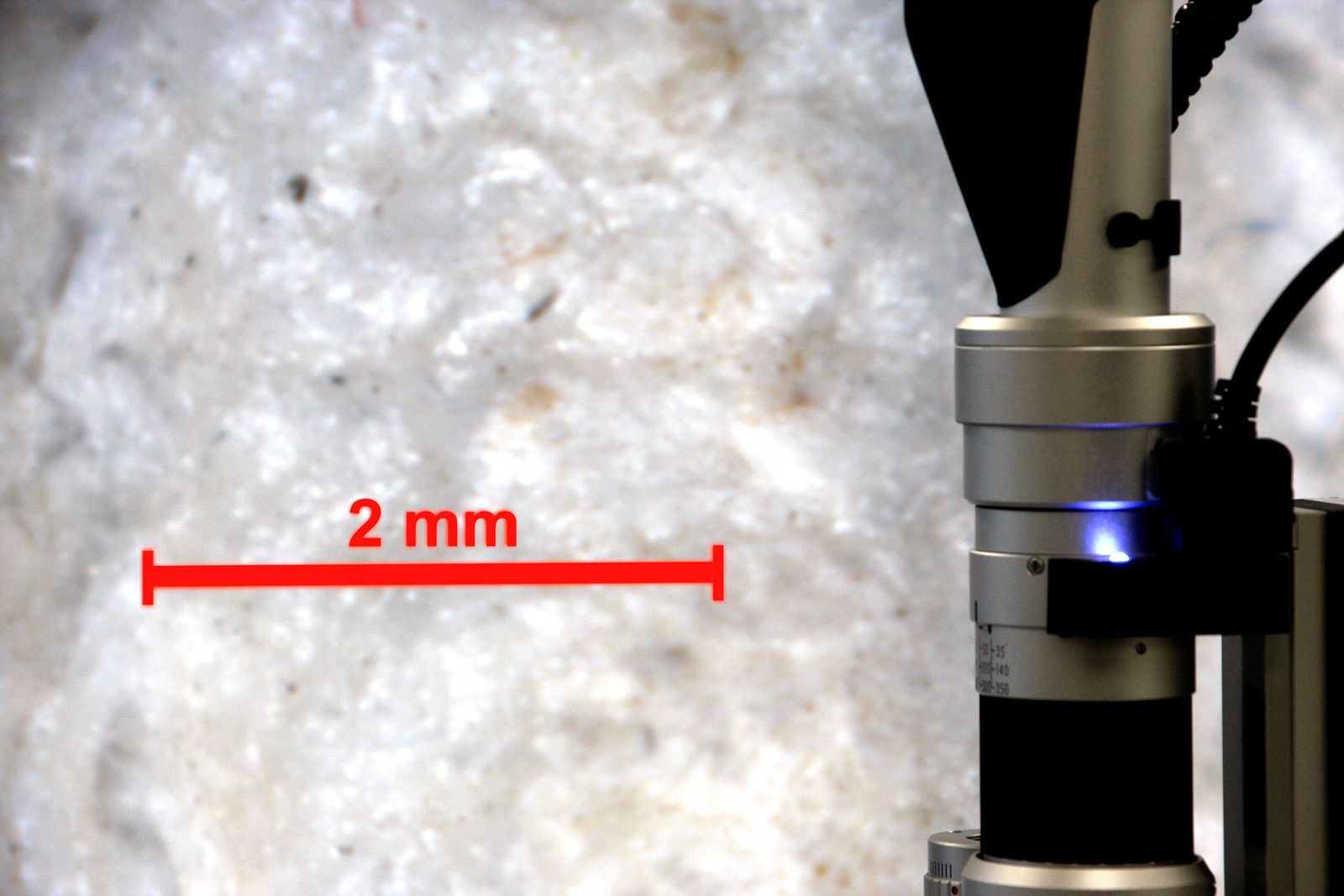

1a)处于点击停止位置,由LED发出蓝光指示,并显示带有校准比例尺的图像(单位为mm);

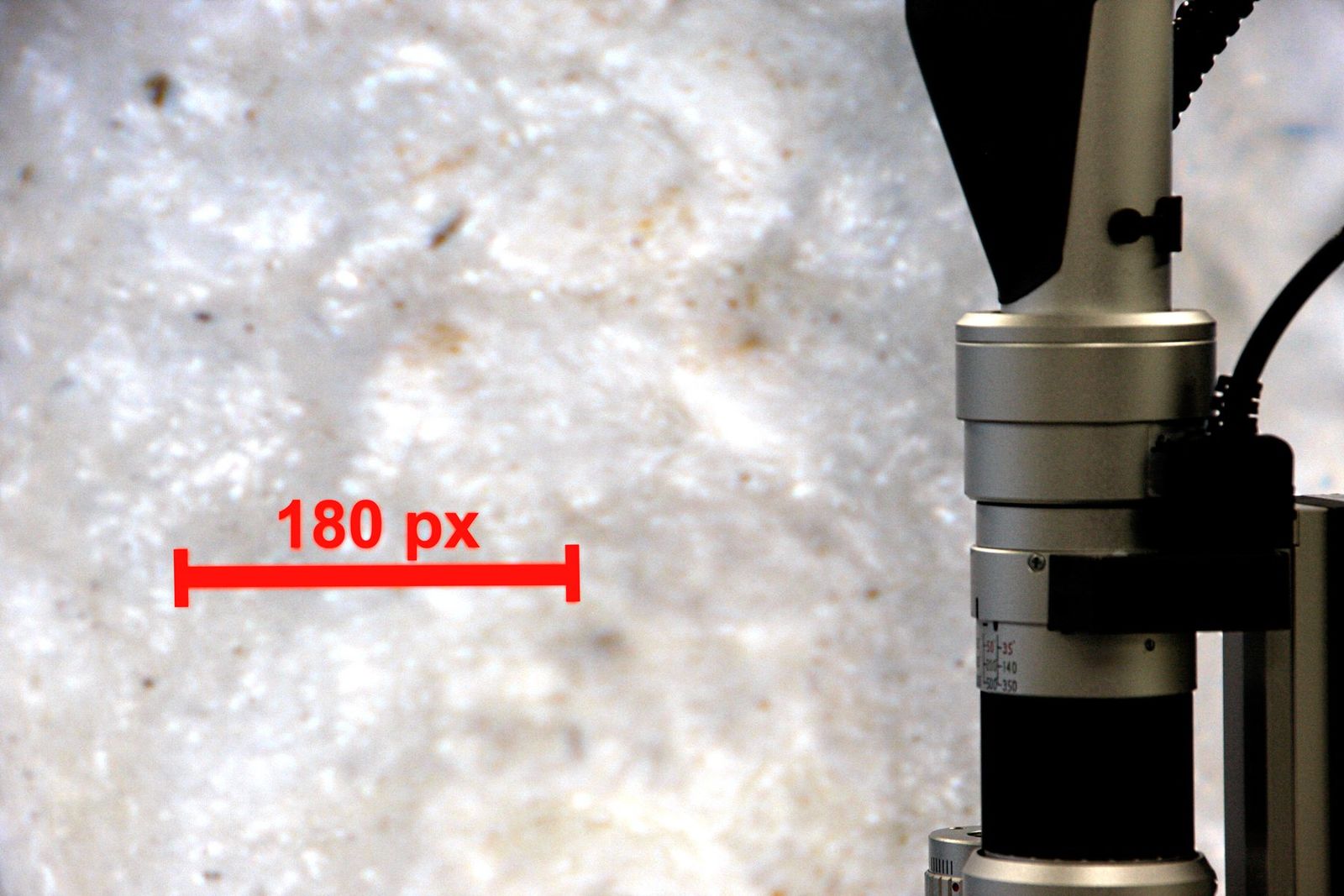

1b)在单击停止位置之间(LED熄灭),并显示带有未校准比例尺的图像(以像素为单位的px单位)。
原始校准数据与Leica DVM2500记录的所有图像均以二维(2D)或三维(3D)形式存储,并且保持不变。准确的校准数据与保存的图像一起存储,使用户可以随时进行可重复的测量和分析。
此外,使用Leica DVM2500采集的3D图像可以真实显示样品表面并保留细节。Leica LAS软件为用户提供了对图像处理量的完全控制,使3D表面形貌的可视化和真实显示之间达到了平衡。没有不必要的地形特征平滑处理。这些优势的示例如下图2所示。

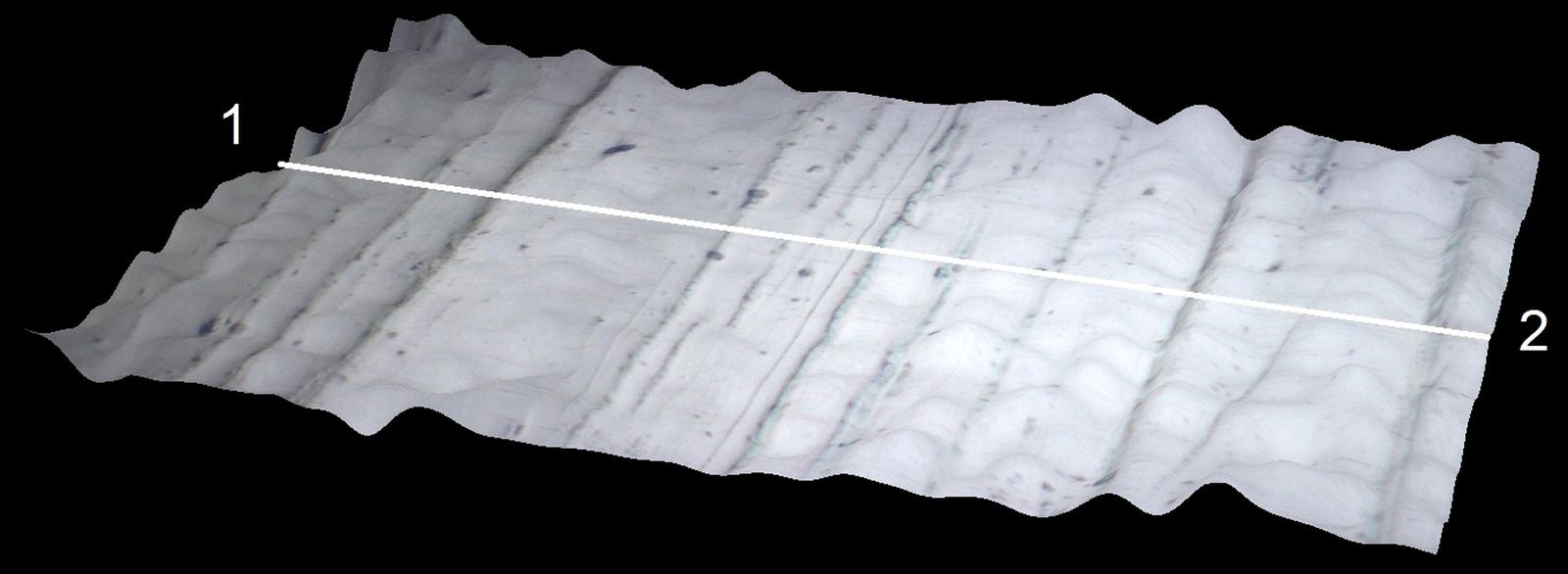

图2a:使用Leica DVM2500以500倍总放大倍数拍摄的粗糙度标准样品的3D图像。

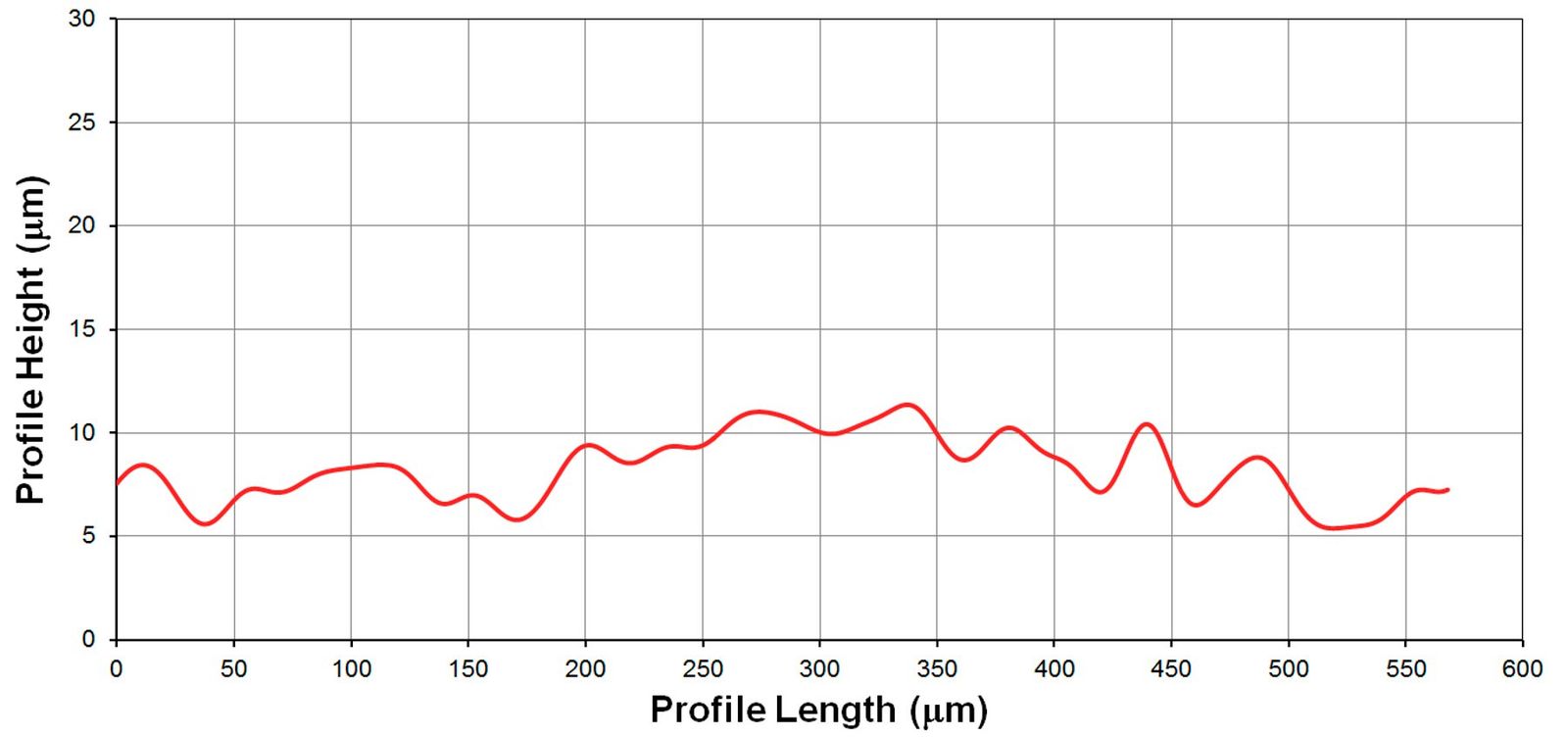

图2b:高度(z)轮廓与上图(2a)中从点1到点2的白线相对应。最大到最小高度差约为6μm。

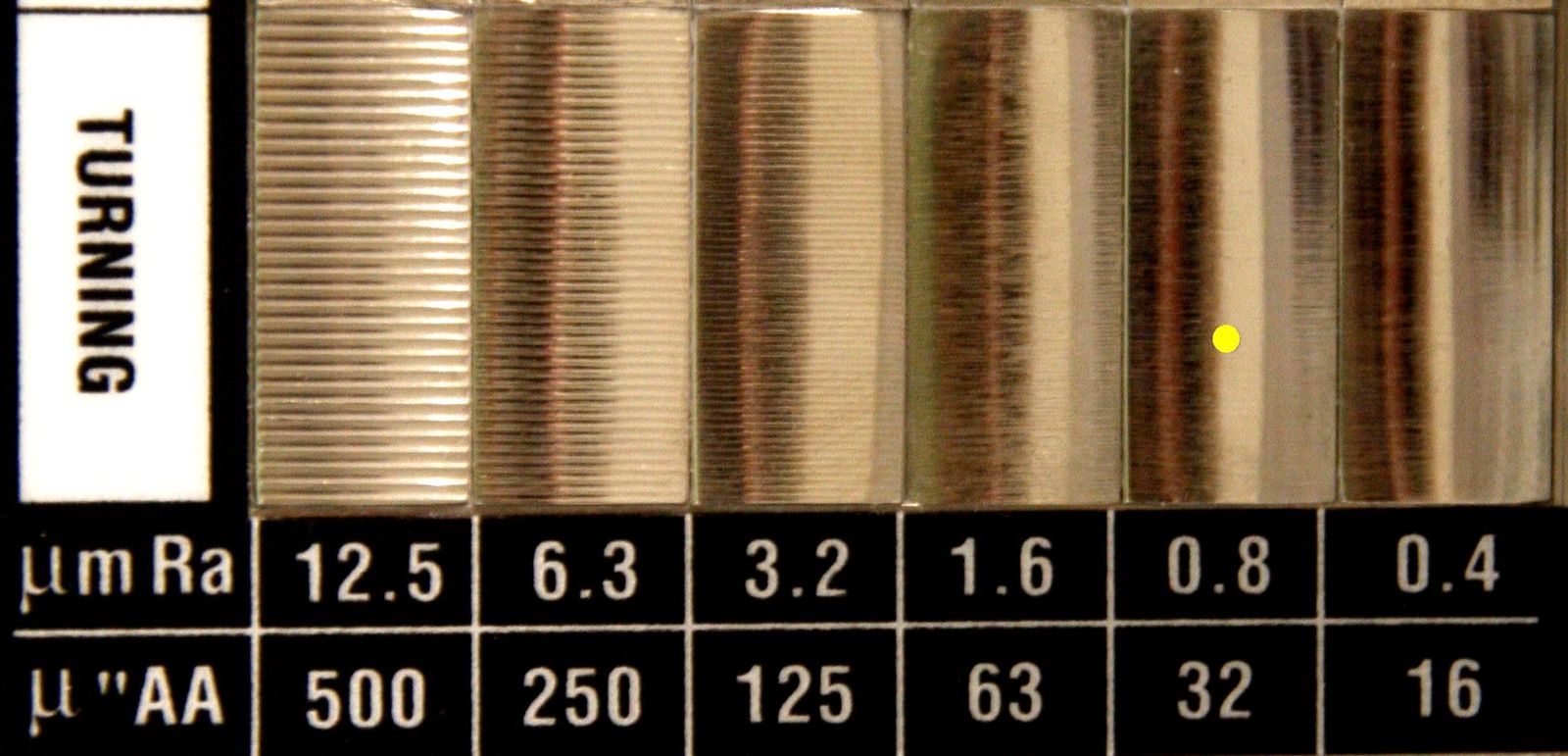

图2c:粗糙度标准样品的图像,其中分析的区域标记为黄色。分析区域的典型峰谷距离指定为4μm。
确保电子为方便使用,快速的工作流程和高产量,可以将Leica DVM2500配置为Leica VZ700 C变焦光学元件。这些光学器件使用户可以在35倍至2500倍的很大范围内轻松快速地更改总放大倍率,而无需更换镜头或触摸样品。为了实现这种快速,无缝的放大倍率变化,Leica VZ700 C配备了一个可旋转的物镜,该物镜包括3个物镜。此功能如图3所示。
图3:带Leica VZ700 C变焦镜头和旋转物镜的Leica DVM2500。插入镜的放大图是内插图。
对于使用光学透镜的显微镜(包括目镜和数码显微镜),景深由数值孔径,分辨率和放大率之间的关系确定。数码显微镜或配备有数码相机的目镜显微镜可通过在景深和分辨率之间找到平衡来优化获取的图像,这些参数是反相关的。特别是在低放大倍率下,可以通过减小数值孔径(例如通过光阑])来显着增加景深。但是,数值孔径越小,横向分辨率越低。
在分辨率和景深之间找到最佳平衡将取决于要成像的样品的形态。
Leica DVM2500提供了效率,易用性以及用于分析的高度可靠的图像数据。它通过以下方式为用户带来了这些好处:
·直接将精确的校准数据与2D和3D记录的图像一起存储,从而可以随时从图像数据进行可靠的测量
·采集3D图像并真实显示样品表面,并且由于Leica LAS软件的图像处理能力而不会产生不必要的平滑
·运行期间的实时反馈,以确保所选的放大倍率具有有效的校准数据,如蓝色LED所示
·能够在35倍至2500倍的宽范围内快速改变放大倍率,而无需接触样品或更换镜头的能力
数码显微镜可提供可靠的图像数据和高效的工作流程,因此使用起来非常有益。Leica DVM2500经过专门设计,可提供所有这些优点。
