奥林巴斯170内窥镜部件名称结构图


2021/3/19 10:06:45 发布者:admin


部件名称与规格

操作部、插入部

内镜型号:170所有型号

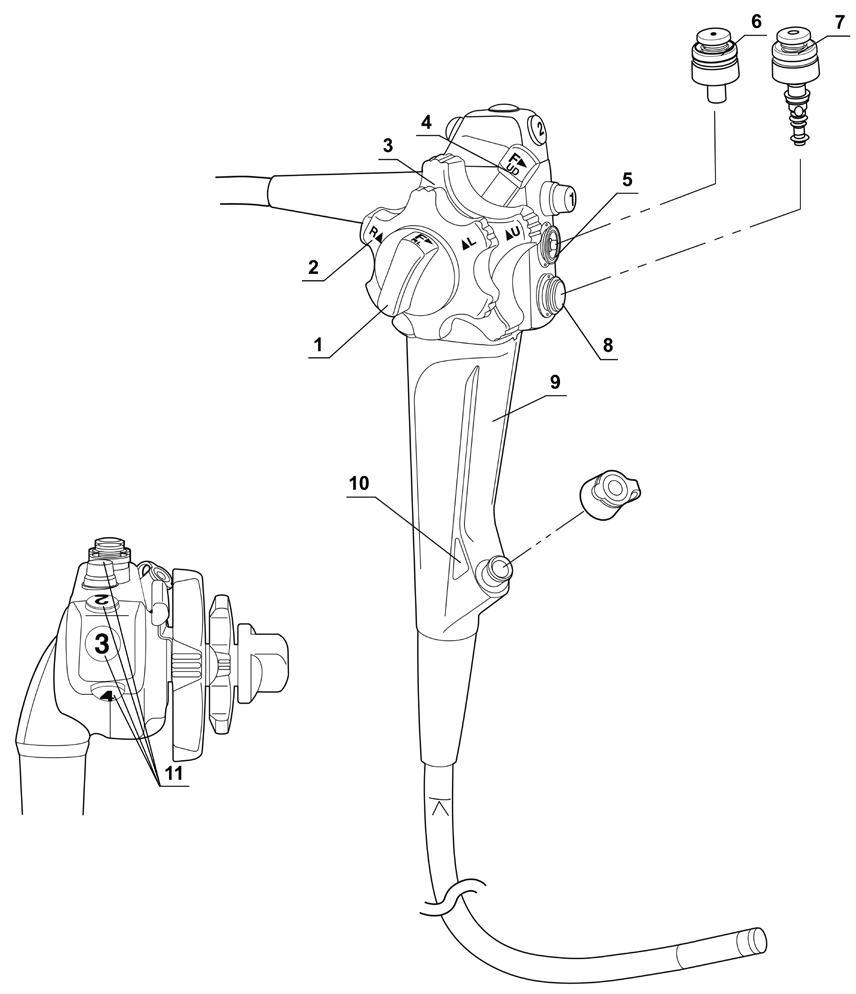

170部件名称与规格



编号

名称

说明

内镜型号

1

左/右角度卡锁

向“F►”方向旋转时,松开角度卡锁。向相反方向旋转时,可将弯曲部锁定在所需位置。

所有型号

2

左/右角度控制旋钮

向“R▲”方向旋转时,弯曲部向右弯曲;向“▲L”方向旋转时,弯曲部向左弯曲。

所有型号

3

上/下角度控制旋钮

向“▲U”方向旋转时,弯曲部向上弯曲;向“D▲”方向旋转时,弯曲部向下弯曲。

所有型号

4

上/下角度卡锁

向“F►”的方向旋转时,松开角度卡锁。向相反方向旋转时,可将弯曲部锁定在任何所需位置。

所有型号

5

吸引活塞

吸引按钮安装在此活塞上。

所有型号

6

吸引按钮

(MH-443)

按下此按钮进行吸引。用于除去患者体内的液体、碎屑、肠气或空气。

所有型号

7

送气/送水按钮

(MH-438)

堵住此按钮上的小孔可以送气,按下此按钮可以送水清洗物镜。也可送气以除去附着在物镜上的液体或碎屑。

所有型号

8

送气/送水活塞

送气/送水按钮安装在此活塞上。

所有型号

9

把持部

使用内镜时持握这里。

所有型号

10

色码

色码和数字显示内镜诊疗附件的适用性。

● 蓝色:GIF-XP170N

● 黄色:GIF-H170

● 橙色:CF-H170L,CF-H170I

内镜可以与具有相同色码的内镜诊疗附件配套使用。有关内镜与指定内镜诊疗附件配套使用的更多信息,请参阅附录中“配套设备”的内容,以及适用附件的使用说明书。

所有型号

11

遥控按钮1-4

可以在图像处理装置上选择遥控按钮 到 的功能。有关设置方法,请参阅图像处理装置的使用说明书。

所有型号



170部件名称与规格

编号

名称

功能

内镜型号

12

钳子管道开口阀

(MB-358 )

或一次性钳子管道开口阀(MAJ-1555)

安装在钳子管道口,可以插入内镜诊疗附件,或注射器。

所有型号

13

钳子管道入口

在此入口插入内镜诊疗附件。钳子管道入口通过钳子管道与先端上的钳子管道出口相连。钳子管道的功能如下:

● 插入内镜诊疗附件的管道

● 吸引管道

● 送液管道(用注射器通过钳子管道开口阀注入)

所有型号

14

钳子管道口

在此口处安装钳子管道开口阀。

所有型号

15

保护套

防止弯曲插入管与操作部之间的连接处。

所有型号

16

操作部

操作弯曲部、送气、送水和吸引。

所有型号

17

插入部限标

此标识显示内镜可以插入患者体内的最深点。

所有型号

18

插入部

可插入患者的体腔的部分。

所有型号

19

插入管

连接操作部与弯曲部。

所有型号

20

弯曲部

操作上/下和左/右角度控制旋钮时,弯曲部移动内镜的先端。

所有型号

21

先端

物镜和送气/送水喷嘴在内镜的先端上。

所有型号

22

标记

与软硬度调节环上的标记对齐时显示当前的软硬度。

CF-H170L

CF-H170I

23

软硬度调节环

旋转此环,调节插入管的软硬度。

调节环上的“●”标记与把持部底部的“▌”标记对齐时,插入管最软。要增加硬度时,旋拧调节环,使数字与“▌”标记对齐(“3”对应为最硬状态)。从“●”调节到“3”,插入管硬度会逐渐增加。

CF-H170L

CF-H170I



光导接头、视频接头

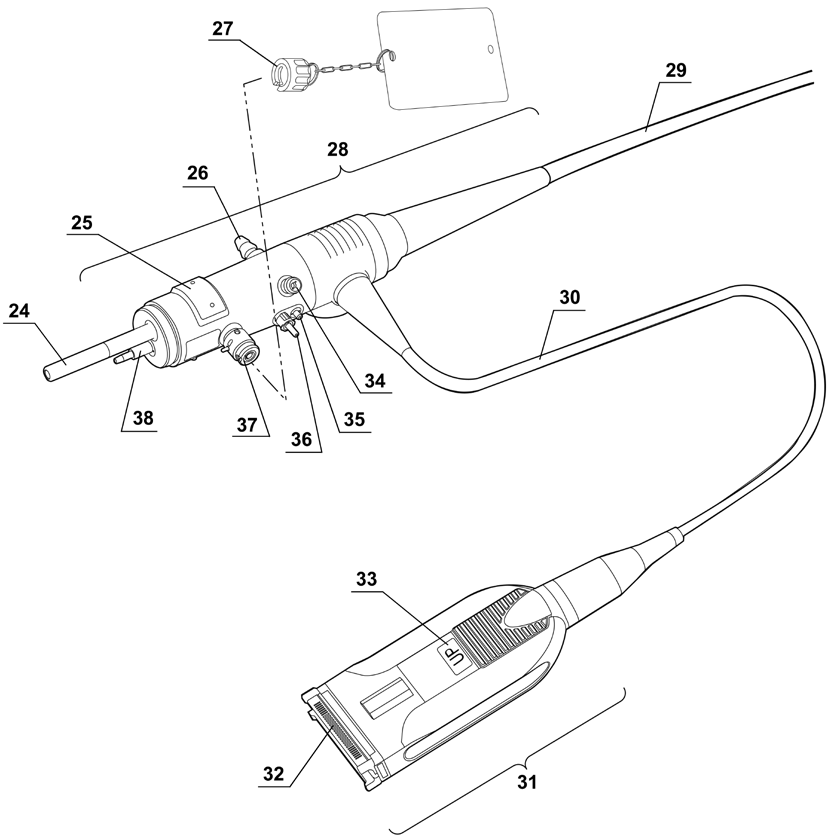

170光导接头、视频接头


编号

名称

功能

内镜型号

24

光导

将内镜连接至图像处理装置CV-170或光源,并传输光到内镜的先端。

所有型号

25

产品(型号)

和序列号

在此处标识产品名称(型号)和序列号。所有型号吸引接头将内镜连接至吸引泵的吸引管上。

所有型号

26

ETO帽

(MB-156)

必须在环氧乙烷气体灭菌、通风和医院外搬运内镜(运输、返修等)前事先安装好ETO帽。同样的,在浸泡或临床检查前必须取下ETO帽。

所有型号

27

光导接头

光导接头将内镜连接至图像处理装置CV-170或光源,向内镜先端传输光和送水,同时配件和设备也连接至此接头上。

所有型号

28

通用电缆

连接光导接头和操作部。

所有型号

29

视频电缆

连接光导接头和视频接头。

所有型号

30

视接接头

将内镜连接至图像处理装置的视频接头插座,使内镜图像显示出来。内镜带有记忆芯片,可以存储有关内镜的信息,并将此信息传输给图像处理装置。有关更多详情,请参阅图像处理装置的使用说明书。

所有型号

31

电气接点

将图像处理装置和内镜的电子信号连接起来。

所有型号

32

UP标记

视频接头连接至图像处理装置时,“UP”标记向上。

所有型号

33

S电缆接头座

通过S电缆连接内镜和奥林巴斯电烧装置。S电缆将内镜漏电传导至电烧装置。有关连接S电缆的详情,请参阅电烧装置的使用说明书。内镜与电烧装置ESG-100配套使用时,不需使用S电缆。

所有型号

34

送气接头

通过水瓶管将内镜连接至水瓶,为水瓶增压。

所有型号

35

送水接头

通过水瓶管将内镜连接至水瓶,向内镜先端送水。

所有型号

36

通气接头

在此安装ETO帽或测漏器。

所有型号

37

送气管

将内镜连接至图像处理装置CV-170或光源,并将空气传送到内镜的先端。

所有型号


内镜型号:GIF-XP170N,GIF-H170(背面)

GIF-XP170N,GIF-H170(背面)


内镜型号:CF-H170L,CF-H170I(背面)

内镜型号:CF-H170L,CF-H170I(背面)


编号

名称

功能

内镜型号

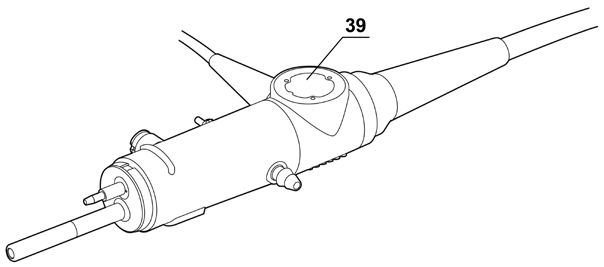

39

内镜ID标识

此处放置有记录内镜ID信息的RFID(射频识别)芯片。

所有型号

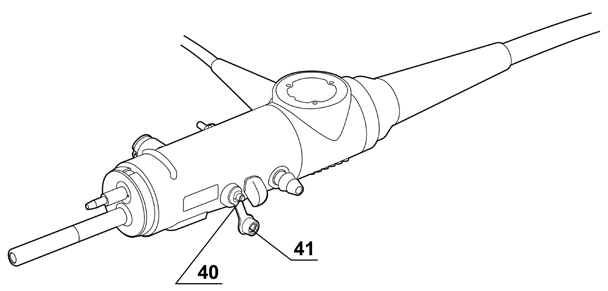

40

副送水口

此处连接副送水管。

需要时(如血液附着在患者体腔黏膜上时),通过副送水管道由此口送水。

不使用副送水口时,确保用副送水帽将其盖好。

CF-H170L

CF-H170I

41

副送水帽

(MAJ-215)

密封副送水口。

CF-H170L

CF-H170I
