速度、精度、分辨率应有尽有

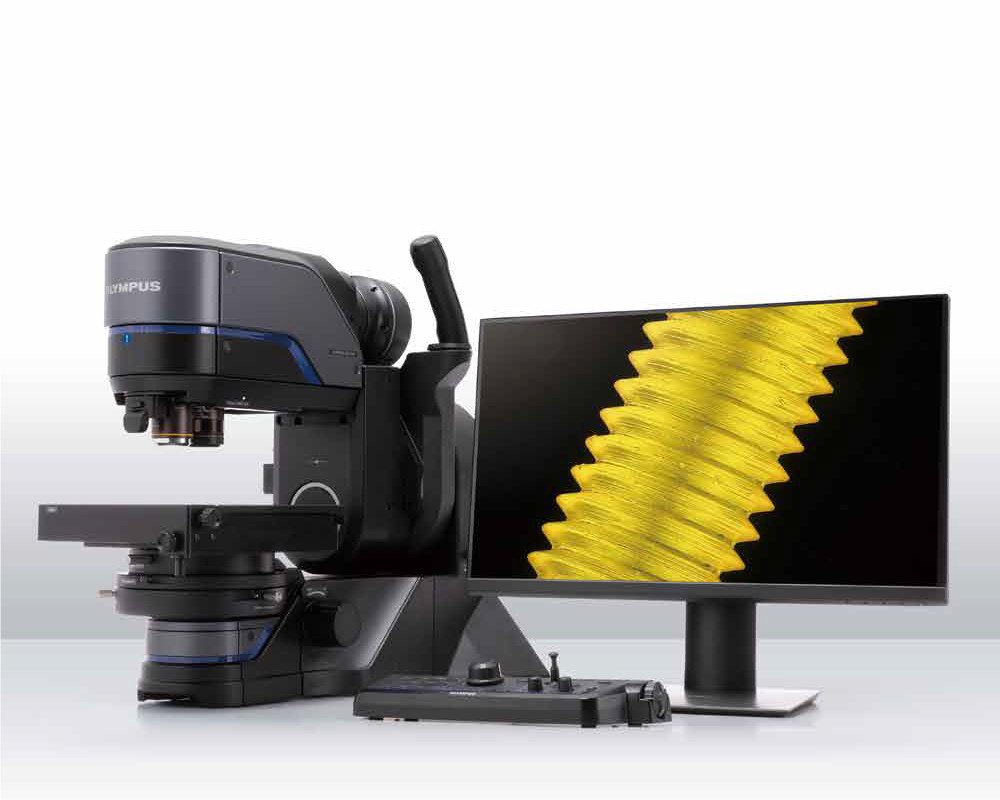

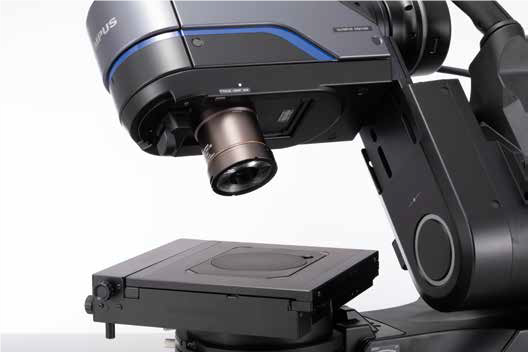

工作流程的巨大革新，数码显微镜DSX1000面世

“保证准确度和重复性的快速分析”

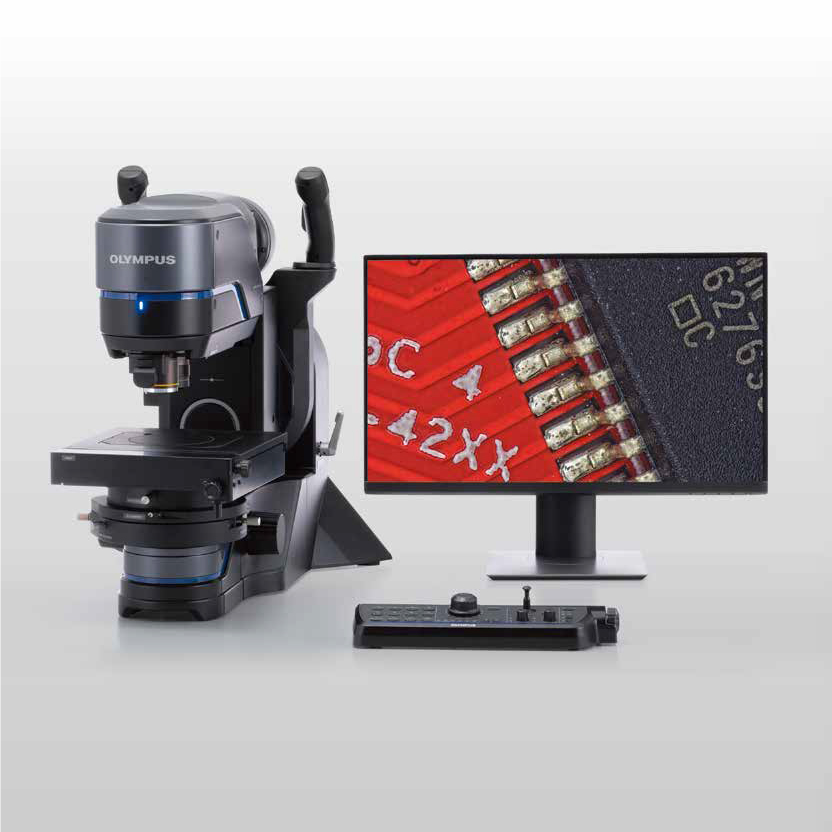

从宏观到微观多种应对方案有保证的准确度和精确度，确保可信的观察结果

提供多功能、大景深、高分辨率，长工作距离的多种类物镜，支持更多的分析检验工作

编码型自由角度观察系统

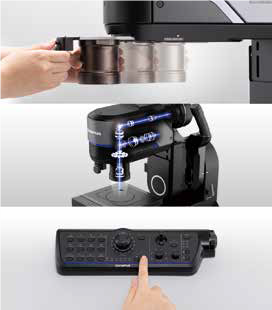

一键式多种观察方法切换

只需按下一个按钮即可快速更改镜头和观察方法

可在任何放大倍率下使用所有观察方法

有保证的准确度和精确度，确保可信的观察结果

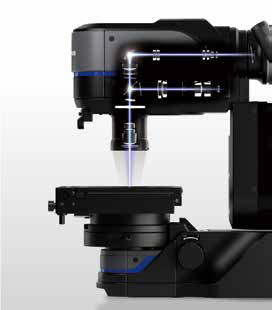

采用远心光学系统保证精确测量

在所有放大倍率下均可保证准确性和重复性

宏观与微观兼顾

倾斜观察(±90°)

工作距离66 mm

可旋转式电动XY载物台(±90°)

宽放大倍率范围：20X 至 7000X

显微镜的放大倍率范围为20X至7000X，让您既可以在低放大倍率下进行高质量的整体观察，又可以快速放大以开展微米级的详细分析。

其大景深和长工作距离方便您检验较大样品，同时，您还可通过自由角度观察系统从多个方向进行样品成像。

解决您各种各样问题的检测工具

仅需一套易用的系统即可完成检验。

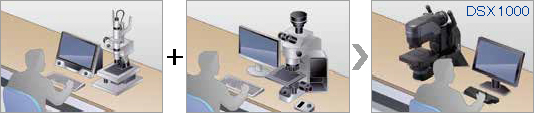

仅需一套系统即可同时应对粗检和微米级分析

在高放大倍率下生成高分辨率图像将碰撞样品的几率降至过去，要完成某项检验，需要同时用到高倍显微镜和低倍显微镜。

在显微镜之间转移样品不仅耗费时间，并且需要许多设置调整。

· 更好的物镜带来更优异的分辨率

· 工作距离长

· 大景深

· 镜头更换快速简单

采用表现优异的光学元件，在高放大倍率下生成高质量图像。

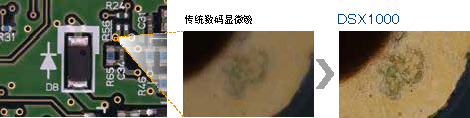

在高放大倍率下生成高分辨率图像

当检验不规则的样品时，必须使镜头和样品间保持安全距离，从而避免损坏样品。若要看到细节，您需要增加放大倍率，但是这样通常会导致分辨率变差。

传统数码显微镜              DSX1000

观察不规则的样品而避免撞到它们。

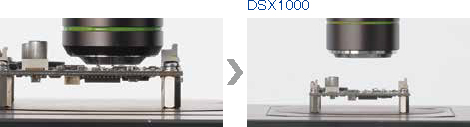

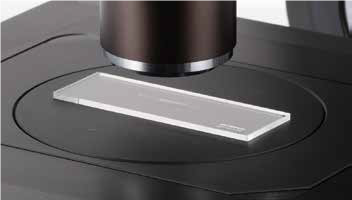

将碰撞样品的几率降至低位

如果您的样品和镜头间的距离太小，在进行分析时，物镜可能会碰撞样品，从而造成损坏。

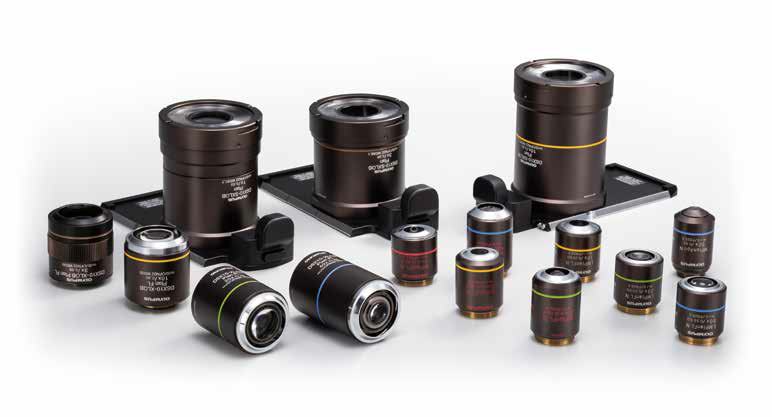

为您的分析选择镜头

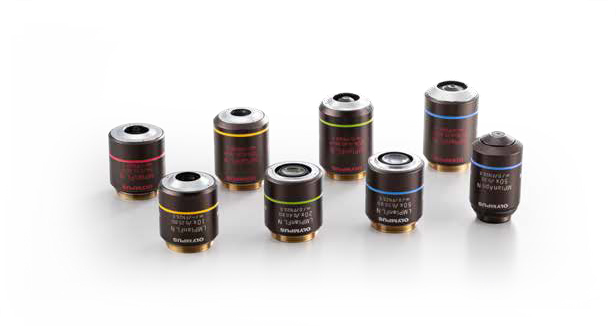

我们的全套物镜系列共包含17种物镜，包括超长工作距离和高数值孔径的丰富选择，可在各种放大倍率下获得丰富的图像。

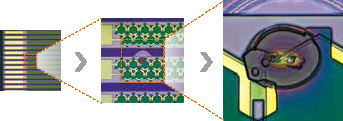

倍率放大一览：20X至7000X放大倍率范围

只需按一下按钮，就可以无缝切换放大倍率，进行从宏观分析到细节的观察。

将碰撞样品的几率降至低位

DSX1000系统提供大景深和长工作距离物镜的多种选择，所以您可以观察不规则的样品，造成损坏的几率较少。

具有高分辨率和长工作距离的物镜

物镜兼具高分辨率和长工作距离，使您能够分析大型、不规则的样品，如汽车和机械零部件，而这些样品在过去仅使用一台光学显微镜很难满足检测要求。

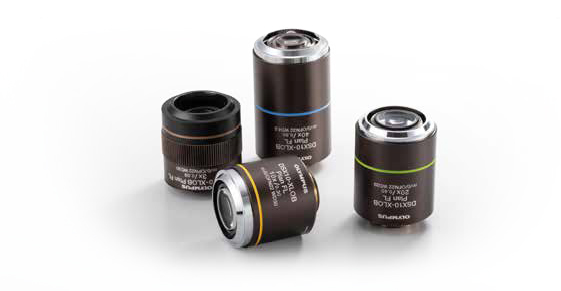

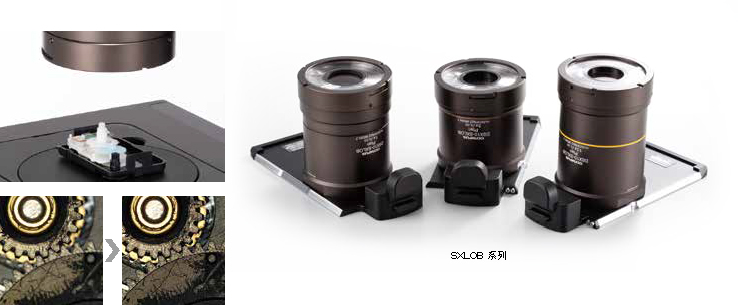

XLOB系列

0.95数值孔径的物镜获得出色的分辨率

DSX1000数码显微镜选用了优异的光学镜头系列。消色差物镜使您能够观察到样品中的极细微处。

UIS2系列

从多角度观察您的样品

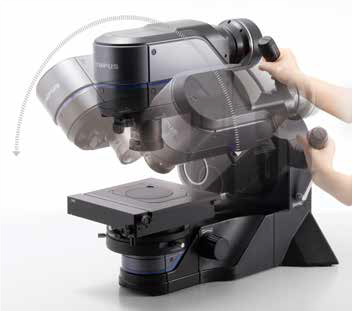

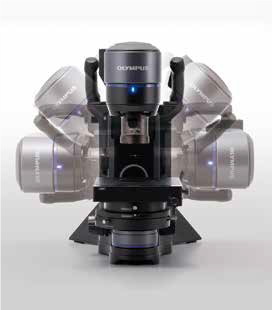

倾斜观察(±90°)

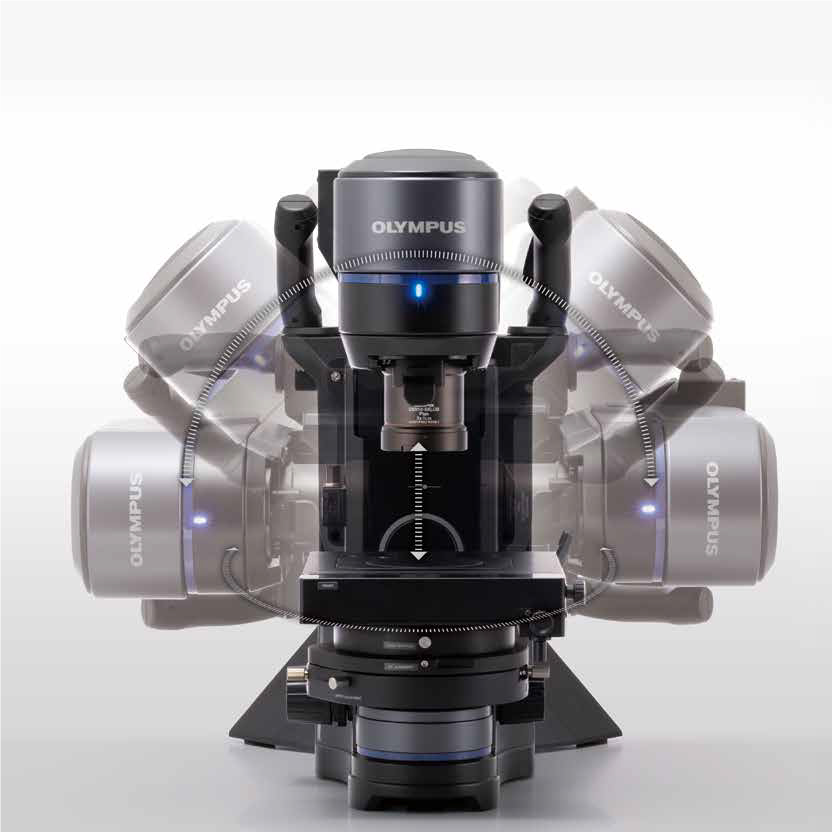

在显微镜倾斜时或载物台旋转时，同心光学设计能够始终保持良好的视野，使您可以从多角度观察样品。这种灵活性将您从单一的正上方观察样品的痛苦中解放出来，帮助您发现难以看见的缺陷。

旋转观察(±90°)

载物台可旋转90度，使您能够灵活选择如何观察样品。

始终了解您的角度

系统自动为每张图像记录倾斜和角度旋转信息。

旋转式载物台的移动方向

倾斜角度传感器

倾斜角度：45°

宏观地图功能

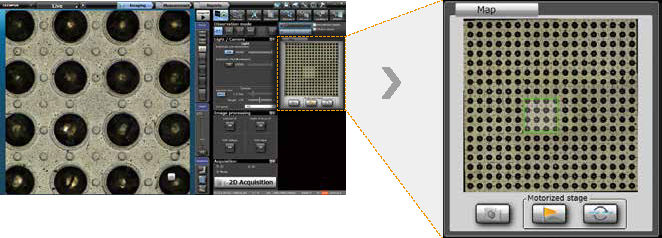

您不会在分析过程中迷失。即使在倍率放大后，系统也会在宏观地图中显示当前视野所在位置。

易于使用的操控手柄

XY轴载物台和Z轴驱动采用操控手柄控制

通过调整Z轴精细调节旋钮，快速移动变焦头部

一键式多种观察方法切换

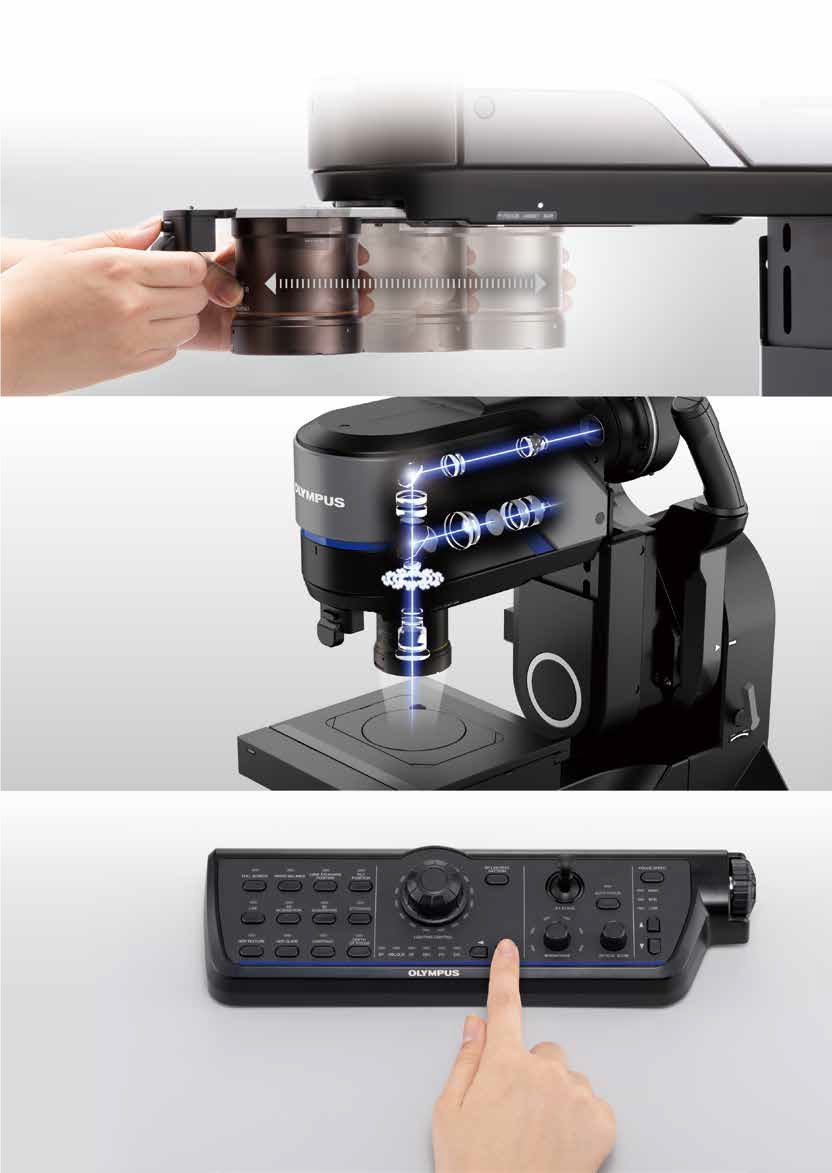

DSX1000显微镜使您能够更快、更轻松地完成检验工作流程。切换观察方法非常简单，只需要使用按钮就能在六种观察方法间快速切换。

滑动式鼻轮

六种观察方法

操控手柄

快速切换节省时间

传统系统可能只提供一种或两种观察方法，您能在样品中得到的信息就很有限。

DSX1000显微镜提供多种观察方法，以便您从中选择适合的观察方法

快速、轻松地改变放大倍率

对于某些数码显微镜，您需要更换物镜来调整放大倍率。这一过程可能较慢，可能需要您每次拆掉照相机电缆，还必须重新启动软件。在此过程中，您很有可能会丢失感兴趣区域，从而需要重新花时间再找到微观感兴趣区域。

DSX1000使您能够轻松、快速地在宏观到微观的范围内改变放大倍率，同时尽量减少丢失目标的几率。

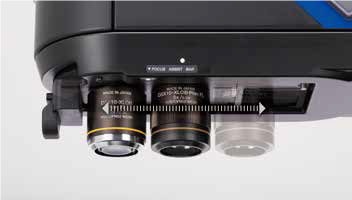

使用滑动式鼻轮快速改变放大倍率

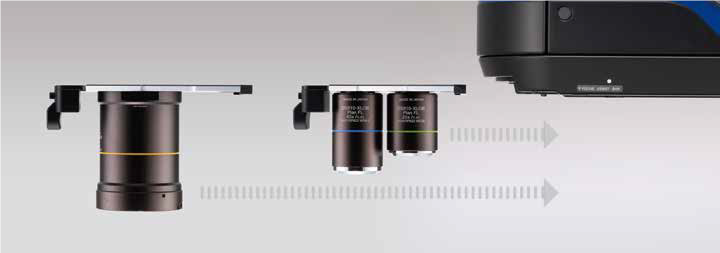

您可以同时在头部安装两个物镜，通过滑动镜头快速改变放大倍率

滑动镜头以快速更改放大倍率

快速切换镜头附件

您可以快速切换物镜，以找到检验所需的放大倍率。更换镜头后，放大倍率和视野信息会自动更新。

快速电动光学变焦

转动操控手柄旋钮可进行光学变焦。光学变焦头部仅使用一个物镜即可涵盖较广的放大倍率范围。全电动的光学变焦排除了以往手动操作带来的困扰。

旋钮

单个镜头支持10X变焦比。

只需按下一个按钮即可改变观察和照明方式

对于某些显微镜，照明方式取决于物镜的选择，更换起来会十分耗时。DSX1000系统使这一过程变得快速、简单且容易——只需按下一个按钮。

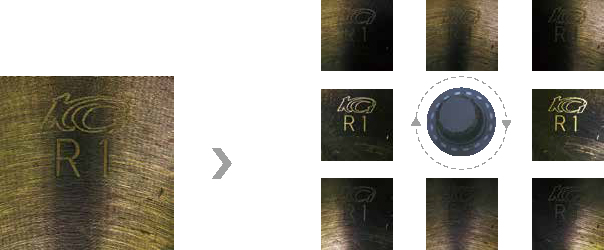

使用旋钮即可调整光照方向

*根据观察方法相应地调整照明。

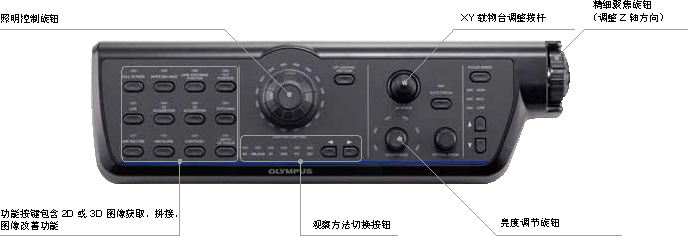

易于使用的操控手柄

多功能操控手柄帮助您快速完成工作。例如，只需点击按钮就可以轻松捕获2D或3D图像，或者移动XYZ载物台。

内置观察方法

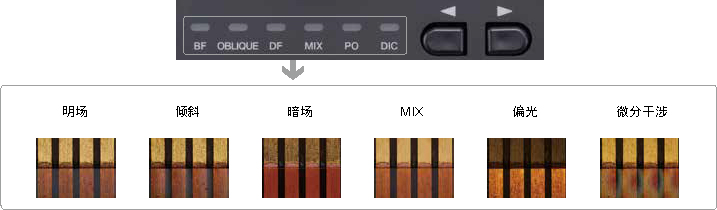

在明场（BF）、偏斜（OBQ）、暗场（DF）、MIX（BF+DF）、简易偏光（PO）、微分干涉（DIC）六种观察方式间轻松切换，并同时实现对比度增强效果，从而使您几乎能够应对任何显微镜检测任务。

MIX（BF+DF）

光照来自镜头内部周围的环形照明

通过将暗场(DF)的探测能力与明场(BF)的可见性相结合，轻松检测出传统显微镜难以发现的划伤和缺陷。

BF      DF       MIX

BF（明场）

适合于平整样品

观察有刮伤的镜面时，正反射的表面上有刮伤的位置显得暗。比较适合于观察平整样品的细微结构。

PO（偏光）

为偏光样品而设计

通过内置两个正交偏光滤镜的方式，让您能够根据样品的偏光特性，看到鲜明的对比和颜色。

OBQ（偏斜照明）

增强样品表面的不规则度

此方法只从一个方向照射光线，突显了表面的不规则度。此方法适用于不规则或波纹状表面的样品和切削纹。

DIC（微分干涉）

使纳米级的不规则表面、异物、刮伤和其他缺陷变得可见

此方法使您能够看见纳米级的表面不规则形状。非常适用于晶圆、薄膜、LCD ACF和玻璃表面的检验。

DF（暗场）

适用于检验刮伤和类似缺陷

散射光或反射光倾斜照射于样品表面，突出显示灰尘、刮伤和其他物体。灰尘和刮伤在视场中显得明亮

对比度增强

增强样品的轮廓形貌

尽可能减少眩光

适配器使光线漫反射，在观察圆柱形金属表面等样品时，能够帮助消除眩光和暗坡。

不带适配                     带适配器

消除反射

当观察薄膜表面或者透过透明介质（如玻璃）观察物体时，部分表面会看起来非常亮。使用适配器和偏光板可以消除眩光。

不带适配器           带适配器

高速捕获高分辨率图像

显微镜的先进算法使您只需按下按钮就能快速获取3D图像。

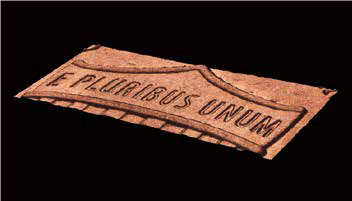

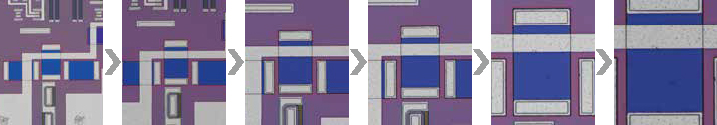

自动拼接的全景图像

在全景视图中捕获大范围的3D图像。将一系列清晰的图片拼接在一起，让您超出显微镜视野之外观察您的样品。

通过拼接图片获得大视野图像           全景图像

有保证的^*准确度和精确度，确保可信的观察结果

显微镜采用远心光学系统，使您能够进行非常精确的测量，同时通过有保证的准确度和精确度，确保您获得可信的观察结果。

^*为了保证XY准确度，必须由奥林巴斯的服务技术人员负责校准工作

有保证的测量精确度

可信的测量结果

许多普通数码显微镜和光学显微镜不保证精确度。

传统手动测量               DSX1000测量准确

现场校准

即使您的显微镜的测量精确度在工厂发货时是有保证的，安装后，那些结果也可能发生改变。

通常没有校准证书           DSX1000随附校准证书

高精确度测量

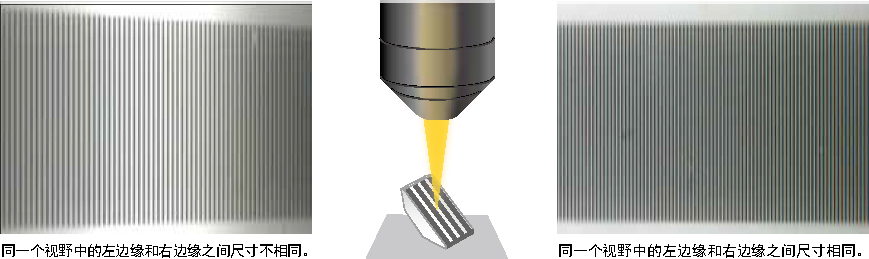

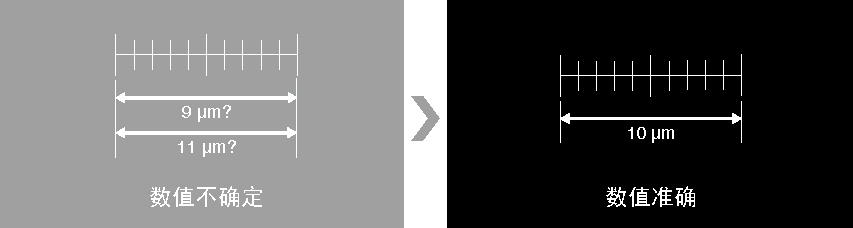

当使用传统显微镜观察有一定高度的样品，您可能会为会聚效应而苦恼，因为此时，物体尺寸可能会根据焦点不同而看起来不同。

由于该效应的存在，很难获得准确的测量结果。DSX1000系统的远心光学系统消除了这种效应，获得了更好的测量准确度。当您需要高精度测量时，DSX1000是您的选择。

传统数码显微镜（非远心光学系统）

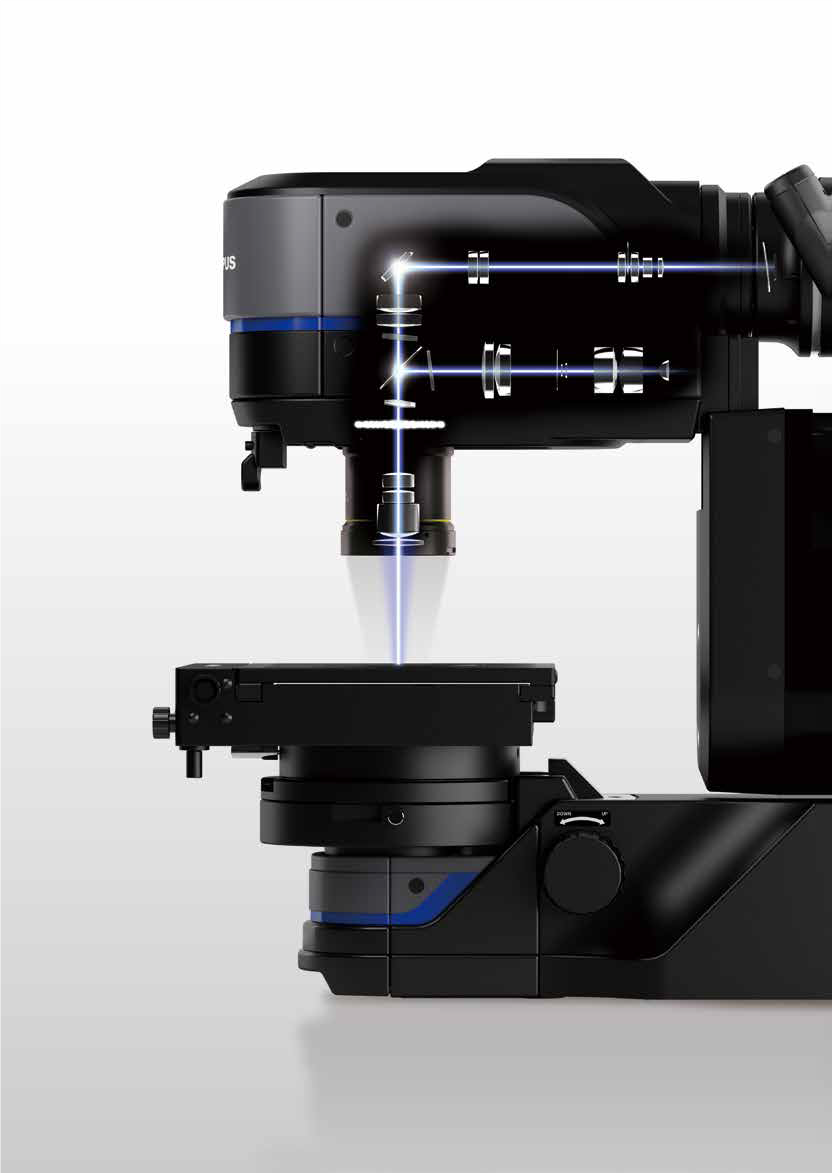

什么是远心光学系统？

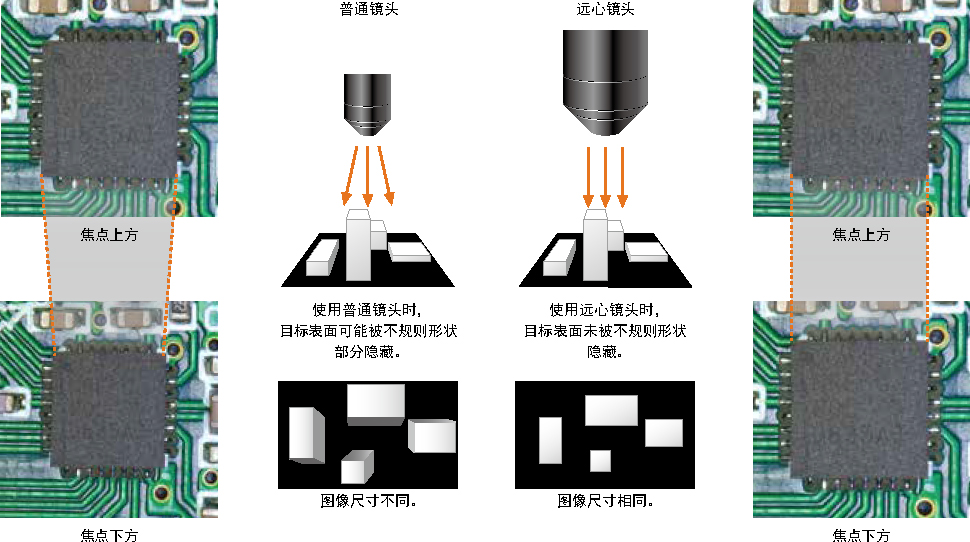

远心镜头在视野中心和边缘处的亮度相同。使用远心镜头时，即使因调节焦点而垂直移动样品，图像尺寸（放大倍率）也不会变化。此光学系统使您能够捕获样品上表面的整体图像，提升了测量精确度。

非远心光学系统                                           远心光学系统

可靠的准确度和重复性

所有放大倍率均提供有保证的测量准确度和重复性，确保您获得可靠的测量结果。

在您的工作环境下提供可靠的测量性能

当您购买DSX1000系统时，一名技术员会在您的现场进行校准，从而保证其与出厂发货时的精确度水平相当。

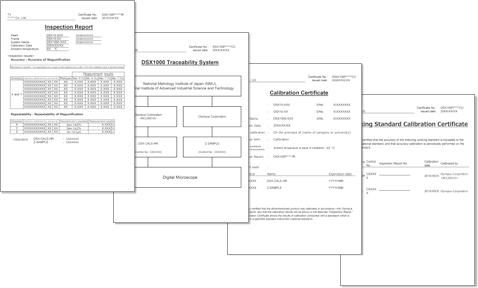

各种证书

确保精确测量

为了进一步降低测量精确度的波动，需要对物镜和放大倍率进行校准。通常，此过程较为耗时，但是可以通过自动校准功能进行快速、轻松的校准设置。

校准标样

强大的功能提供独特的价值

以极快的60fps帧速率实时、流畅地成像

DSX1000采用与高端数码单反相机中相同的技术，提供60帧/秒(fps)帧速率的流畅成像。即使您移动样品，您的图像依然鲜明生动。

高分辨率成像，实现逼真的色彩还原

使用相机内置的3CMOS模式，您可以获得色彩还原出色的高分辨率图像，且占存储容量很小。

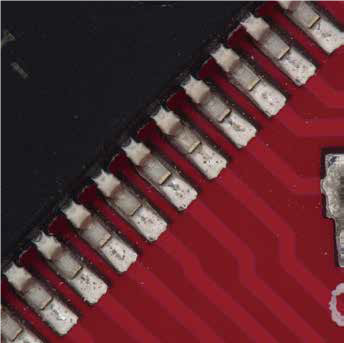

无光斑、鲜明生动的低倍放大图像

显微镜采用先进光学技术，消除了低倍放大常见的镜头光斑，可生成鲜明生动的图像。

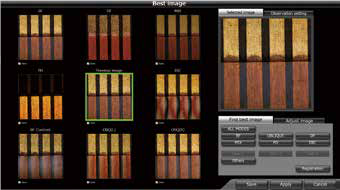

用6种观察方法预览图像

仅需轻点按钮即可瞬时显示用6种不同观察方法捕获的样品图像。为您的样品选择高清的图像，然后系统会根据所选观察方法自动进行观察条件设置。

检索观察条件

当您采集一张图像时，其中就包含了采集时的条件和设置信息。您可以通过选择图像再调用这些条件，方便您以相同条件和设置进行观察。

尽可能减少光晕

HDR功能将在不同曝光度下采集的多张图像结合起来，从而显示明暗部位中细微的结构，同时消除了样品反射引起的光晕和眩光。

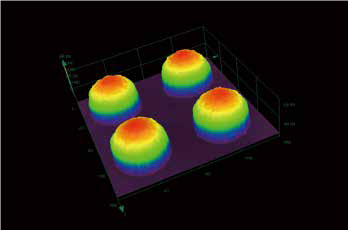

测量种类广泛

系统不仅支持线宽、表面积、角度和直径等2D特性的测量，还支持高度、体积、横截面积和其他3D特性的测量。

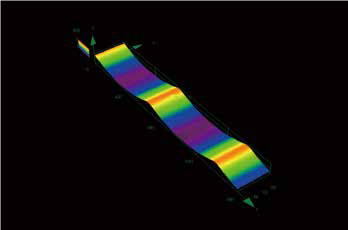

表面粗糙度测量

使用Ra和Rz参数，对线和面粗糙度进行量化测量，使您能够轻松观察图像的表面情况。

强大的图像分析软件

OLYMPUS Stream图像分析软件为粒度测量等专业化分析提供了便利。OLS5000-BWS软件也可以使您的检查从数据采集到生成报告更高效。

单击鼠标即可生成报告，灵活高效

立即按照您所需的格式生成结果报告。此工具除了支持特定的DSX格式，还支持Excel、PDF和RTF格式。您也可以根据您期望的格式定制您的报告。

汽车

观察车体油漆表面的异物从而识别污染源

喷漆的车体

解决方案

以相同的放大倍率看清物体细节。

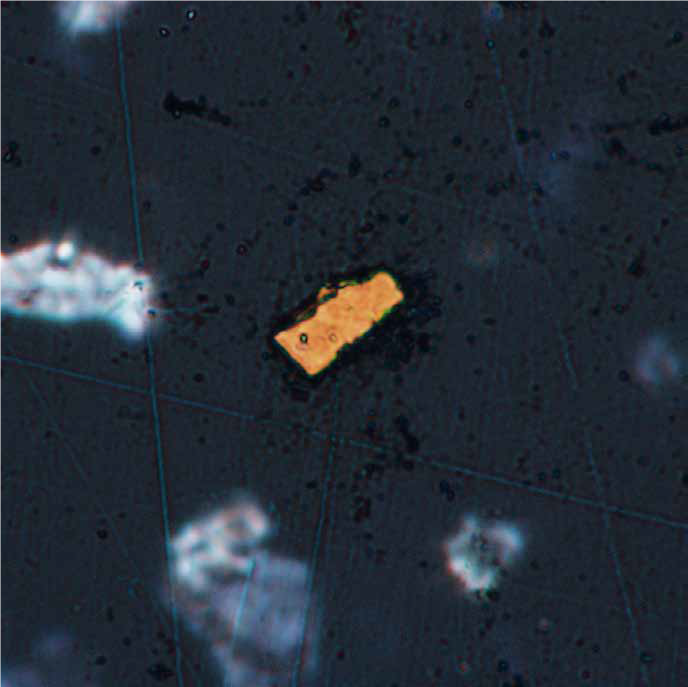

当使用传统物镜(1700X)时，样品图像模糊     即使周边有气泡也能清楚成像以检测异物（DSX1000、1700X）

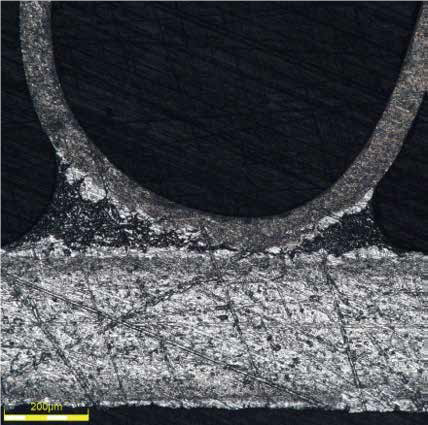

观察散热器片的横截面从而发现焊接缺陷

散热器片横截面

解决方案

对于某些系统，若要选出样品观察方法，可能会十分耗时。对于DSX1000系统，只须按一下按钮即可选择所需的观察方法。

当使用传统物镜（300X）时，样品图像模糊   DSX1000偏光观察（300X），清楚呈现焊缝的剥落

金属

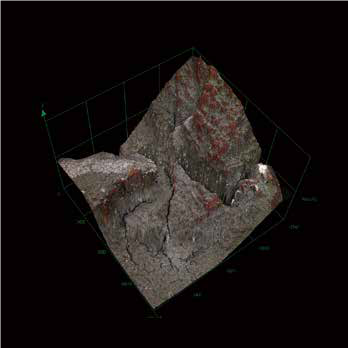

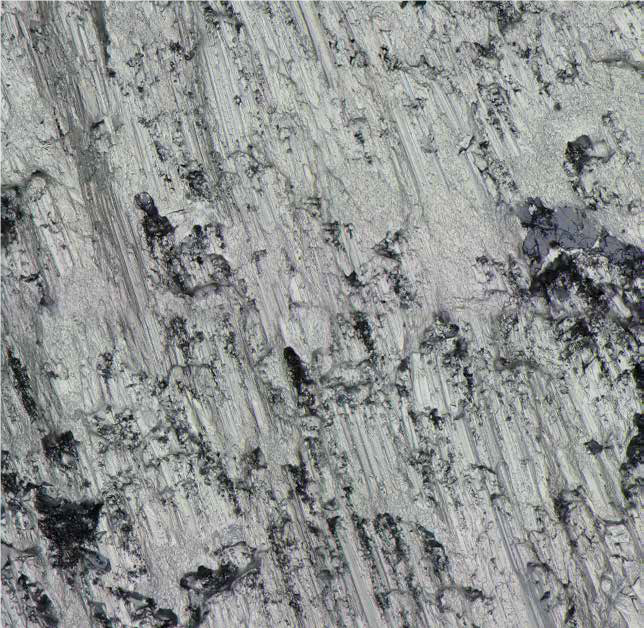

观察金属断口表面从而分析损坏原因

金属断口表面

解决方案

在高放大倍率下，使用图像拼接可以实现大面积观察，但是对于一些传统系统而言，图像拼接的边界难以抹去。DSX1000改善了拼接算法，提供无明显边界的清晰图像。

A2×2拼接图像(1000X)

在无眩光条件下观察较大物体

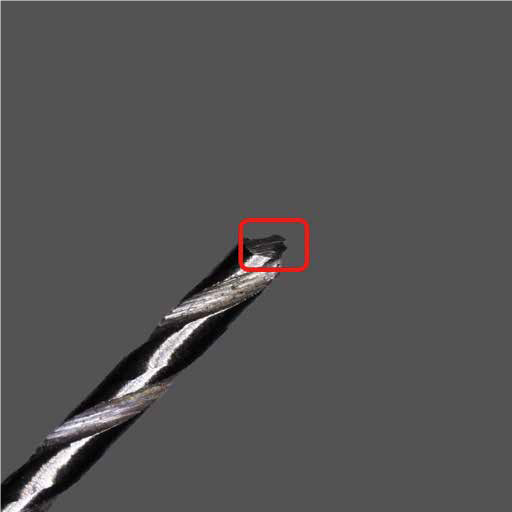

钻头

解决方案

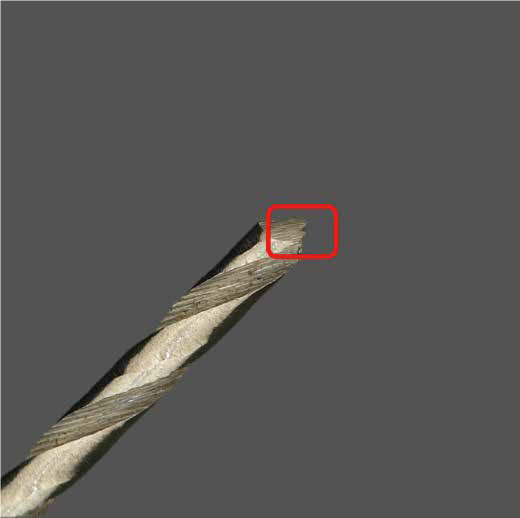

当对较大物体进行三维观察时，不易获得均匀的亮度，因此很难看到样品的整体图像。使用DSX1000观察较大物体时，可获得清晰、无眩光的整体图像。

使用传统物镜(24X)时，由于亮度不均匀，难以观察到损坏部位  DSX1000采用了平面照明，因此易于观察到受损部位(24X)

电子元件

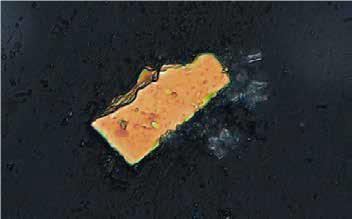

测量集成电路（IC）的碎片从而确定失效原因

切割前的IC晶圆

解决方案

不是任何数码显微镜都能在所有放大倍率下保证测量的准确度和重复性。DSX1000提供有保证的测量准确度和重复性，确保您获得可信的测量结果。

微分干涉（DIC）图像（2500X），碎片边缘清晰可见

多层电容表面的缺陷检验和外型尺寸测量

芯片基板

解决方案

由于电容和电介质之间存在反射，对传统数码显微镜来说，要观察整个表面较为困难。DSX1000可以快速选择出合适的观察方法，从而获得图像。

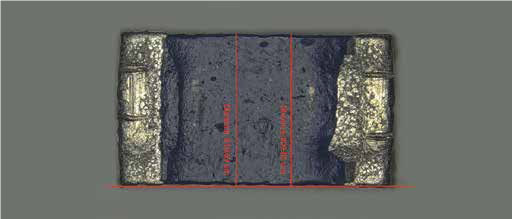

明场观察(1500X)、表面观察和外型尺寸测量可以同时进行

其他分析应用

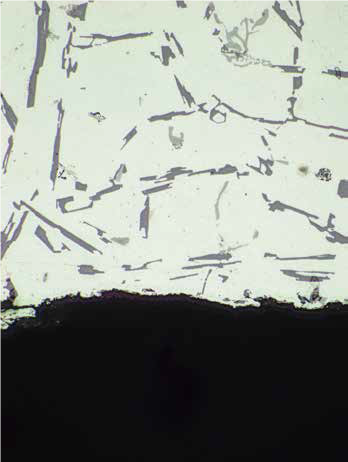

分析金属材料横截面中的特性和缺陷

一个抛光的样品

解决方案

DSX1000系统与奥林巴斯Stream软件配合使用时，不论抛光表面是否凹凸不平，都能够采集整个样品的全聚焦图像。

这就避免了重新抛光样品的需要，从而节省您的时间和精力。

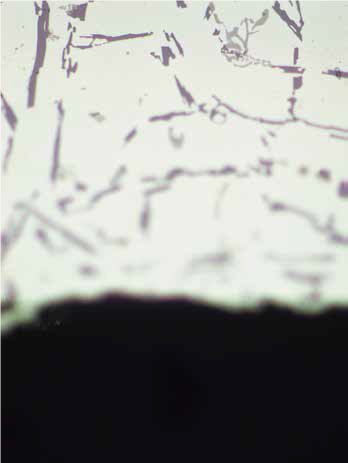

使用传统物镜（100X）时，仅能够部分聚焦样品    使用DSX1000物镜（100X）时，不论形状规则与否，都能够对整个样品完全聚焦

解决方案

环氧玻璃基层因蚀刻而凹凸不平，使显微镜难以清晰聚焦。DSX1000物镜的景深和分辨率可获得沿整个横截面的清晰图像。

暗场(700X)，可以清晰观察每根玻璃纤维

产品一览

型号			入门型	倾斜型	高分辨率型	高端型
特点			具备基本功能，易于操作	分析外形不规则样品的首选	可生成高分辨率图像以进行高级分析	采用多种观察方法，可分析广泛的样品类型
标准设备	显微镜电动变焦头部	高端型变焦头部 *DIC：微分干涉 *景深 *高分辨率3CMOS模式	ー		●	●
		标准型变焦头部	●	●	ー
		观察方法 BF：明场 DF：暗场 OB：偏斜 MIX：MIX POL：偏光	●	●	●	●
	机架	倾斜式机架(±90°)	ー	●	ー	●
		正置式机架	●	ー	●	ー
	载物台	可旋转式电动XY载物台(±90°)	ー			●
		电动XY载物台	ー	●	●	ー
		手动XY载物台	●	ー
	操控手柄		ー	●	●	●
	物镜*	超长工作距离物镜	*请参阅物镜组合
		长工作距离物镜
		UIS2物镜
	其他	应用软件	●	●	●	●
		校准标样
		控制器PC/显示器
选配件	适配器	扩散照明装置	□	□	□	□
		防反射适配器	□	□	□	□
	软件	边缘检测测量软件	□	□	□	□
		颗粒分析软件	□	□	□	□
	其他	物镜盒	□	□	□	□
